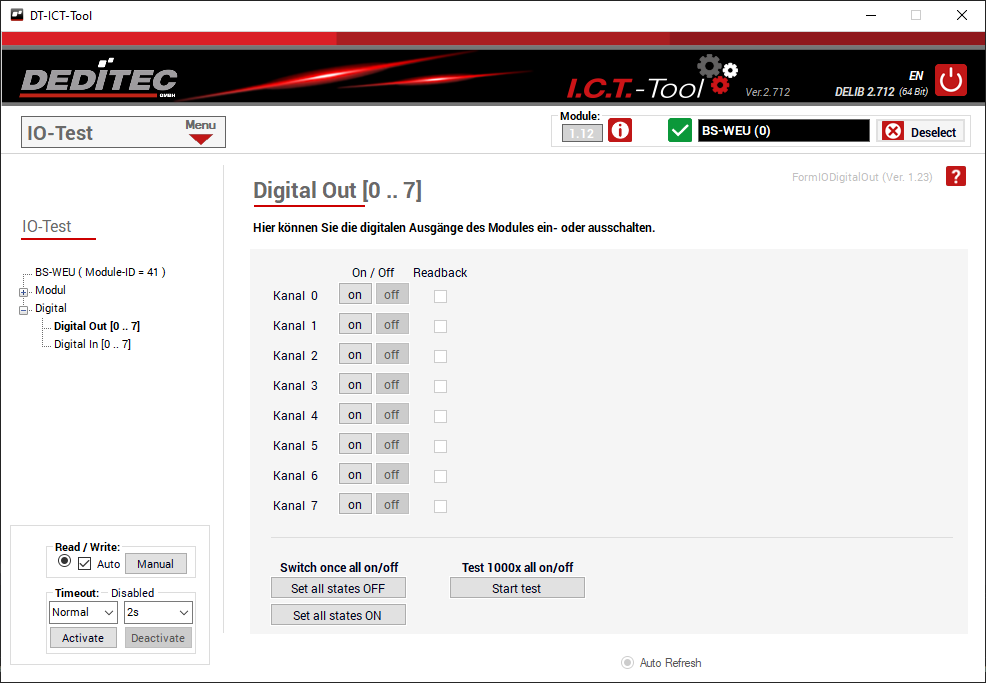

Hier können Sie die digitalen Ausgänge Ihres Moduls einzelnen an- und ausschalten.

Eine LED an jedem Ausgangsrelais auf dem Board Ihres Moduls zeigt den aktuellen Status des Ausganges an (LED an = Relais an).



On/Off

Schaltet das jeweilige Ausgangsrelais an oder aus.

Readback

Zeigt den aktuellen Status des jeweiligen Relais an (on oder off).

Switch all states OFF / Switch all states ON

Mit diesen Knöpfen, lassen sich alle Ausgänge des Modules gleichzeitig an- oder ausschalten.



Kanäle schalten mit Timer-Funktion

(Wird nur angezeigt, wenn es vom Modul unterstützt wird)

Geben Sie im Timer Bereich eine Zeit (in Sekunden) an, nach der die Relais ein oder ausgeschaltet werden sollen. Mit dem Knopf "set" starten Sie den Timer.

Invert DO-Timer

Ist diese Option aktiviert, wird das Relais nach Ablauf des Timers deaktiviert. Ist diese Option deaktiviert, wird das Relais nach Ablauf des Timers aktiviert.
