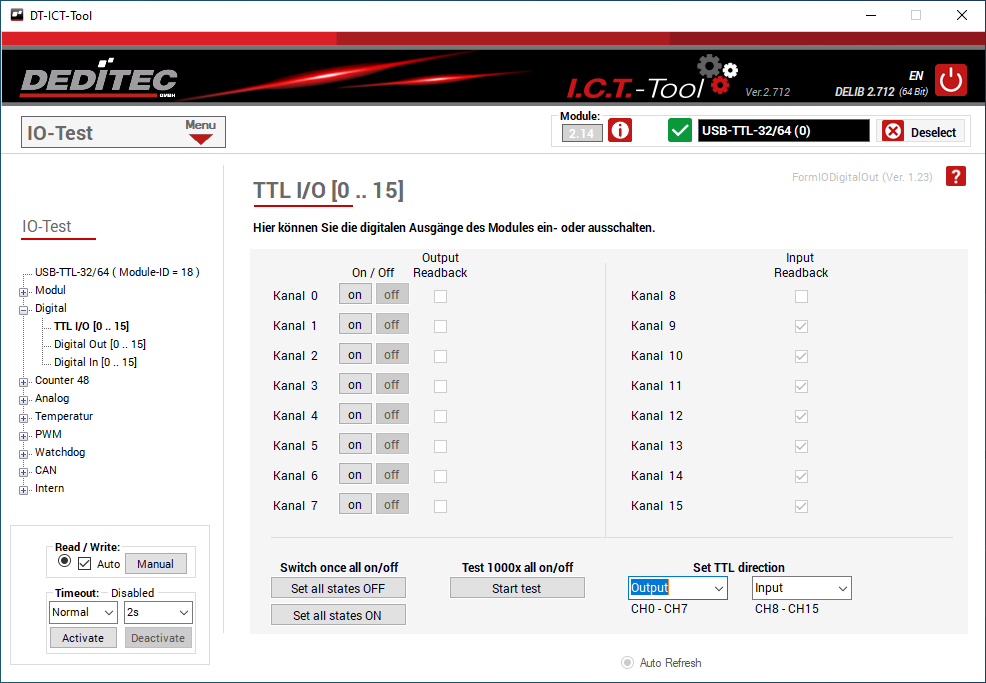

Hier können Sie die einzelnen digitalen Ausgänge Ihres Modules an- und ausschalten.

Eine LED an jedem Ausgangsrelais auf dem Board Ihres Modules, zeigt den aktuellen Status des Ausganges an (LED an = Relais an).



On/Off

Schaltet das jeweilige Ausgangsrelais an oder aus.

Readback

Zeigt den aktuellen Status des jeweiligen Relais an (on oder off).

Switch all states OFF / Switch all states ON / Test 1000x all on/off

Mit diesen Knöpfen, lassen sich alle Ausgänge des Modules gleichzeitig an- oder ausschalten.

Mit dem Testknopf "Test 1000x ll on/off" werden die Ausgänge des Modules automatisch 1000x ein- und wieder ausgeschaltet.

Set TTL direction

Hier können Sie die Richtung (Input/Output) Ihres Modules 8-Kanalweise einstellen.

Diese Einstellungen bleiben bis Modulneustart erhalten.
