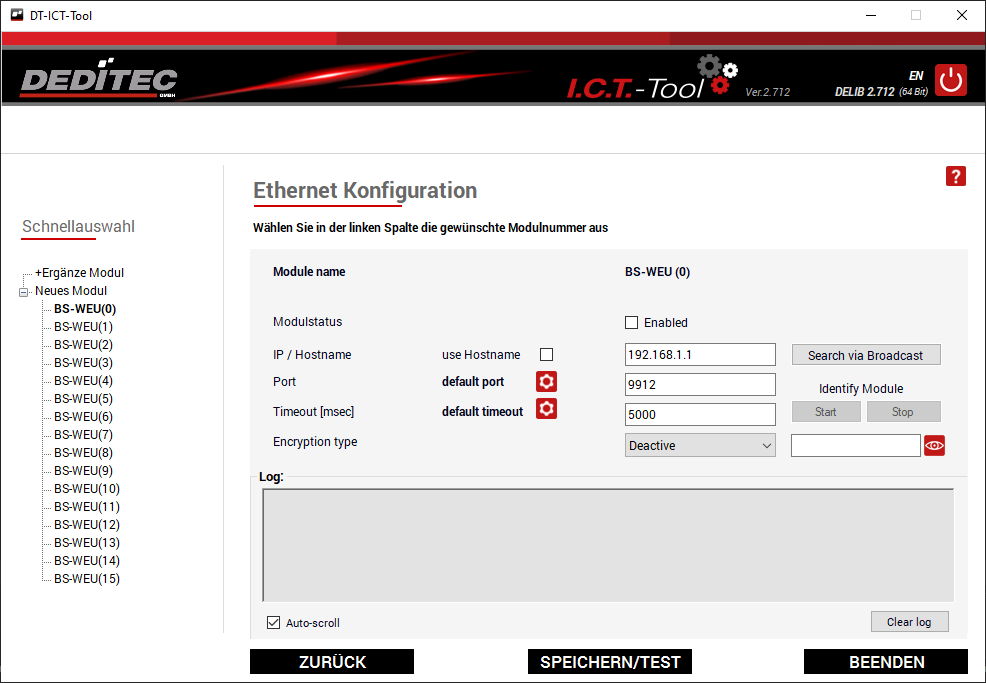

Hier können Sie Ihr Modul über einen Registry-Eintrag hinzufügen.



Schnellauswahl

Vorhanden

Hier werden bereits hinzugefügt Module aufgelistet. Die Zahl in Klammern entsprecht der zugewiesenen Modulnummer

Neues Modul

Hier werden alle noch unbenutzten Modulnummern aufgelistet. Die Zahl in Klammern entsprecht dabei der zugewiesenen Modul-Nummer.



Konfiguration

Modulstatus

Mit dieser Option, können Sie ein ethernet Modul dem ICT-Tool hinzufügen. Ist das Häkchen nicht gesetzt, wird das Modul wieder entfernt.

IP/Hostname

Hier können Sie die IP-Adresse des Moduls angeben. Ist das Häkchen bei "use Hostname" gesetzt wird der konfigurierte Hostname benutzt.

Port

Hier wird die Portnummer der Moduls eingetragen. Der Knopf "default port" schreibt den Standard Port "9912" in das Feld

Timeout[msec]

Der Timeout gibt an, wie lang versucht werden soll eine Verbindung zum Modul herzustellen. Ist diese Zeit zu gering eingestellt, kann unter Umständen der Timeout getriggert werden, bevor das Modul ordnungsgemäß geöffnet wurde. Die Dauer der Verbindungsversuche nach einem Verbindungsabbruch mit dem Modul wird ebenfalls mit dem Timeout angegeben. Der Knopf "default timeout" schreibt den Standard Timeout-Wert "5000" in das Feld

Encryption type

Mit dem Encryption type können Sie einstellen, ob die Modulkommunikation unverschlüsselt oder verschlüsselt (User/Admin) verwendet werden soll.

Search via Broadcast

Hier können verfügbare Module im Netzwerk gefunden werden. Mehr dazu im Kapitel: Search via Broadcast

Identify Module

Wird die Identify-Funktion aktiviert, fängt die Status-LED auf dem entsprechenden Board an schnell zu blinken. Dadurch lassen sich die Module einfacher zuordnen.

SPEICHERN/TEST

Hier können Sie vorgenommene Einstellungen speichern und die Kommunikation mit dem Modul testen.

(es werden ggf. Administrationsrechte benötigt)

BEENDEN

Hier kommen Sie wieder in den Modulselector
