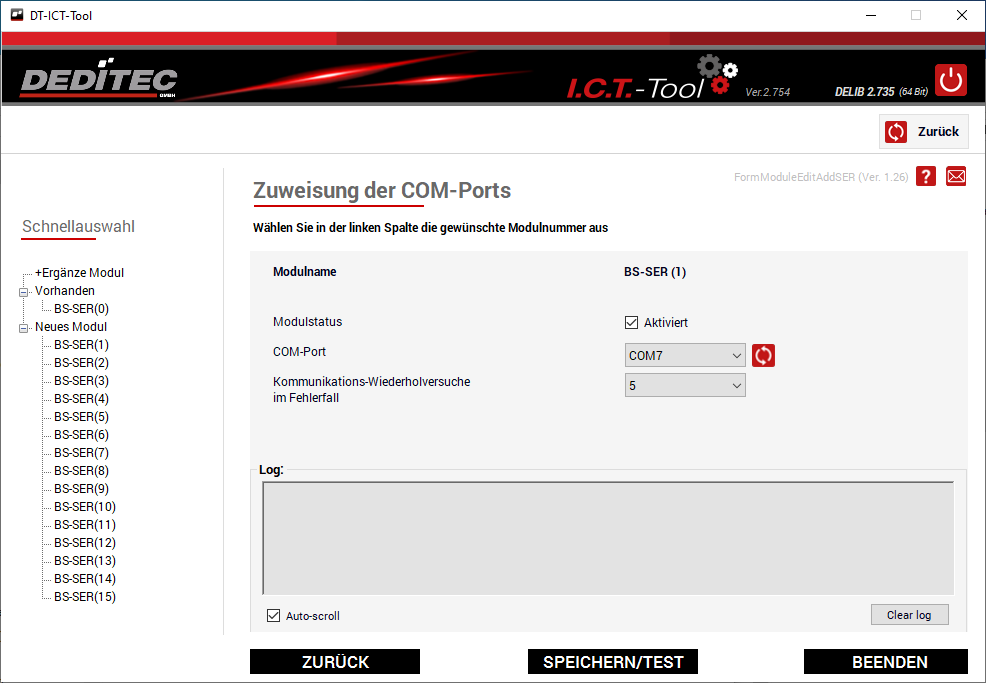

Hier können Sie serielle Module einem freien COM-Port zuordnen.

Konfigurationen der seriellen Schnittstelle können im Konfigurationsbereich vorgenommen werden. Dort kann auch eingestellt werden,

ob Sie das Modul über die serielle Schnittstelle mit dem ICT-Tool benutzen wollen.

Weitere Informationen dazu finden Sie im Kapitel: Serielle Konfiguration



Schnellauswahl

Vorhanden

Hier werden bereits hinzugefügt Module aufgelistet. Die Zahl in Klammern entsprecht der zugewiesenen Modulnummer

Neues Modul

Hier werden alle noch unbenutzten Modulnummern aufgelistet. Die Zahl in Klammern entsprecht dabei der zugewiesenen Modul-Nummer.



Konfiguration

Modulname

Zeigt das ausgewählte Modul an

Modulstatus

Mit dieser Option, können Sie ein serielles Modul dem ICT-Tool hinzufügen. Ist das Häkchen nicht gesetzt, wird das Modul wieder entfernt.

COM-Port

Hier können Sie dem Modul einen freien COM-Port zuweisen.

Kommunikationsversuche im Fehlerfall

Hier können Sie einstellen, wie oft im Fehlerfall versucht werden soll, auf die Schnittstelle zuzugreifen, bevor Aktionen beendet werden.

SPEICHERN/TEST

Hier können Sie vorgenommene Einstellungen speichern und die Kommunikation mit dem Modul testen.

(es werden ggf. Administrationsrechte benötigt)

BEENDEN

Hier kommen Sie wieder in den Modulselector
