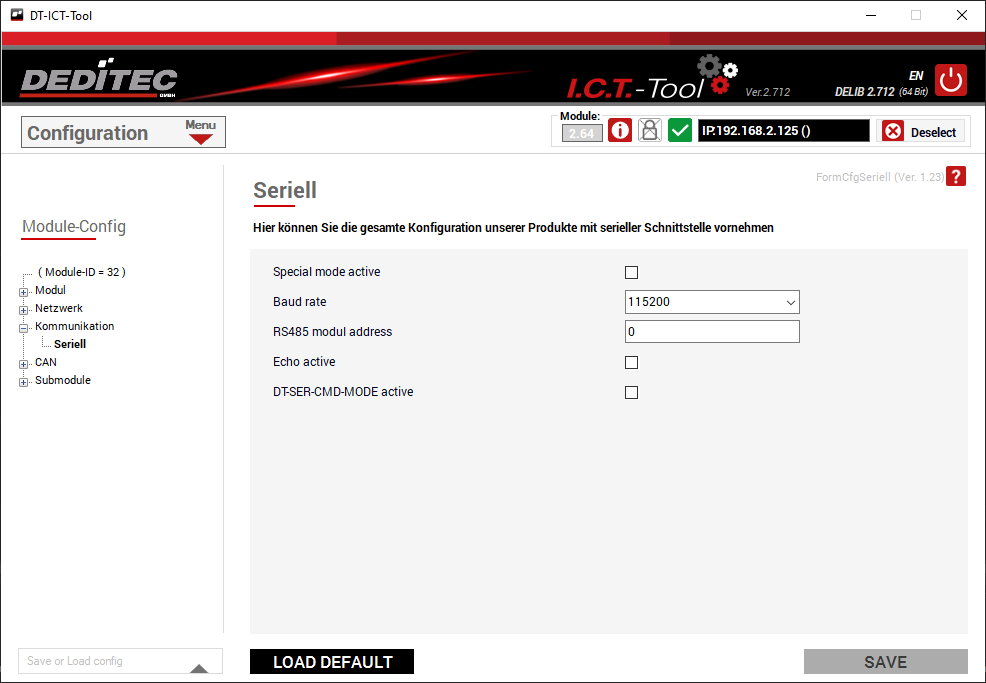

Hier können Sie die gesamte Konfiguration unserer Produkte mit serieller Schnittstelle vornehmen.

Vorzugsmodus (Special mode)

Im Vorzugsmodus wird das Modul automatisch mit folgenden Einstellungen betrieben:

Baud rate: 115200

RS485 Modul-adresse: 0

Echo aktiviert: Off

DT-SER-CMD-MODE: On

Baud rate

Ist der Vorzugsmodus deaktiviert, kann die Baud rate der Kommunikation wie folgt festgelegt werden.

625000

250000

125000

115200

57600

50000

38400

19200

9600

4800

2400

1200

600

300

RS485 Modul-Adresse

Adresse für die Identifikation im RS485 Bus.

Echo

Seriell empfangene Zeichen werden vom Modul zurückgesendet.

DT-SER-CMD-MODE

Deaktivieren Sie den Registermodus um den Textmodus zu aktivieren.

Um über die Serielle Schnittstelle auf das ICT-Tool zugreifen zu können, muss diese Option aktiviert sein.
