Das LabVIEW-Beispielprogramm "Deditec_Modul_Control.vi" ist keine EXE-Datei und benötigt deshalb zur Ausführung die LabVIEW Entwicklungsumgebung.



Beschreibung der Einbindung der "delib.dll" in LabVIEW Version 11

- Die benötigten Dateien für LabVIEW befinden sich im Verzeichnis

C:\Windows\System32\delib.dll und in

C:\Programme\DEDITEC\DELIB\include\delib.h

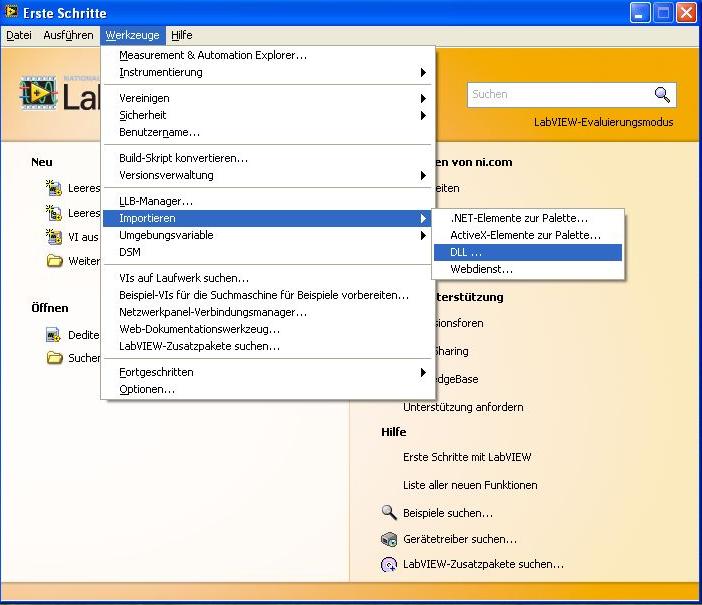

- LabVIEW starten und folgende Option auswählen "Werkzeuge → Importieren → DLL ..."

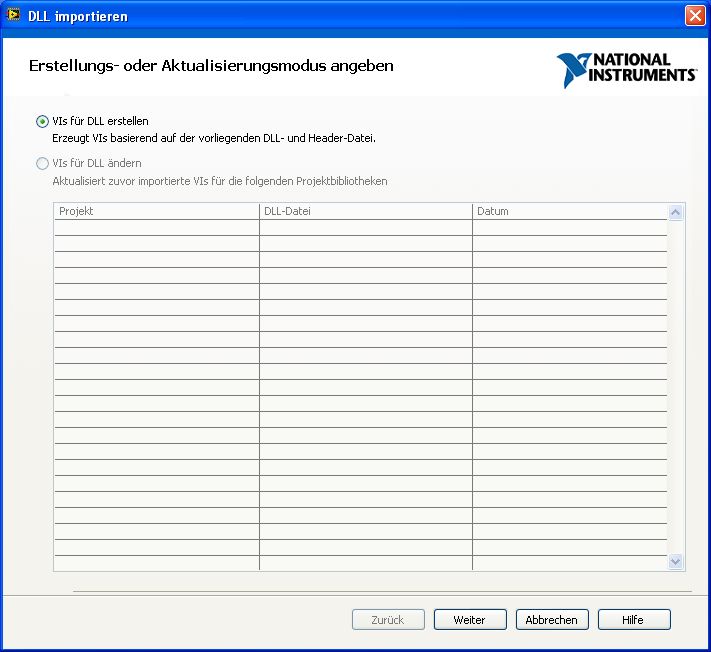

- Wählen Sie den Punkt "VIs für DLL erstellen" und drücken auf "Weiter"

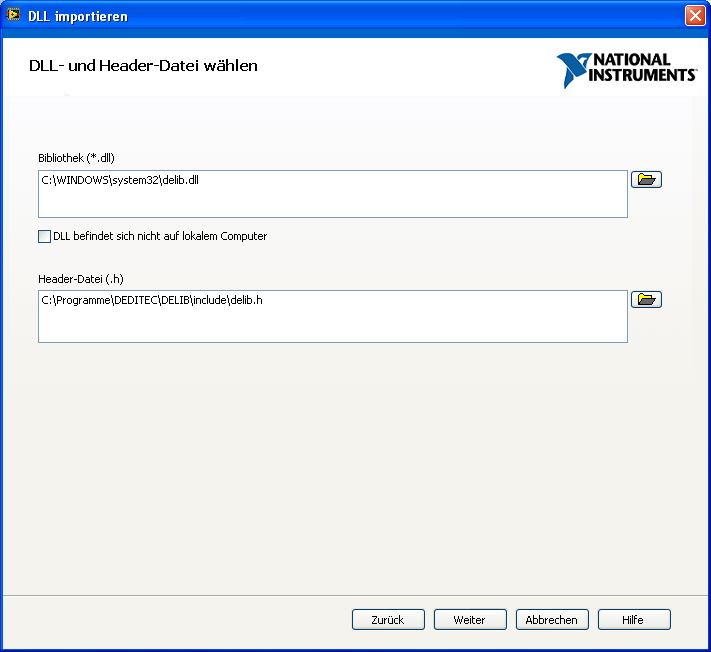

- Im nächsten Fenster über die Browser-Buttons den Speicherort der delib.dll und der delib.h Datei angeben und mit "Weiter" fortfahren.





- Nochmals auf "Weiter" klicken um fortzufahren.

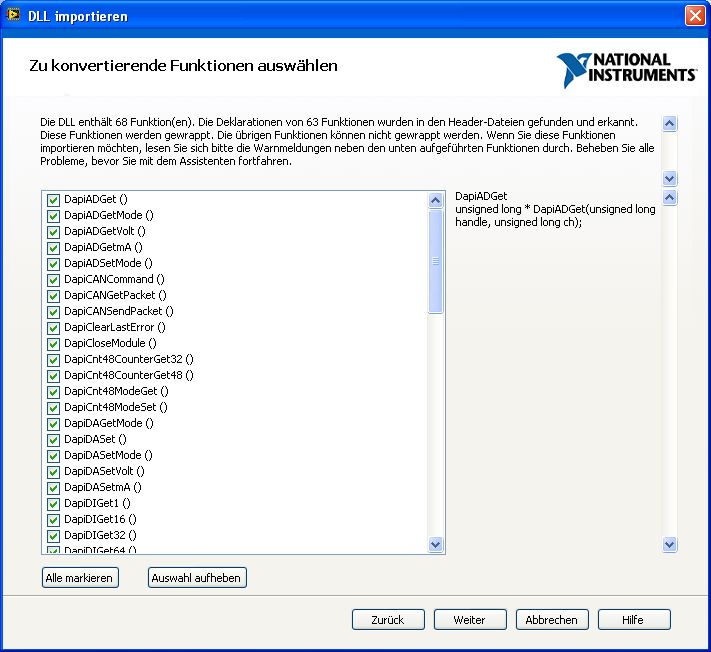

- Die Header-Datei wird nun analysiert. Anschließend fahren Sie im folgendem Fenster wieder mit "Weiter" fort.

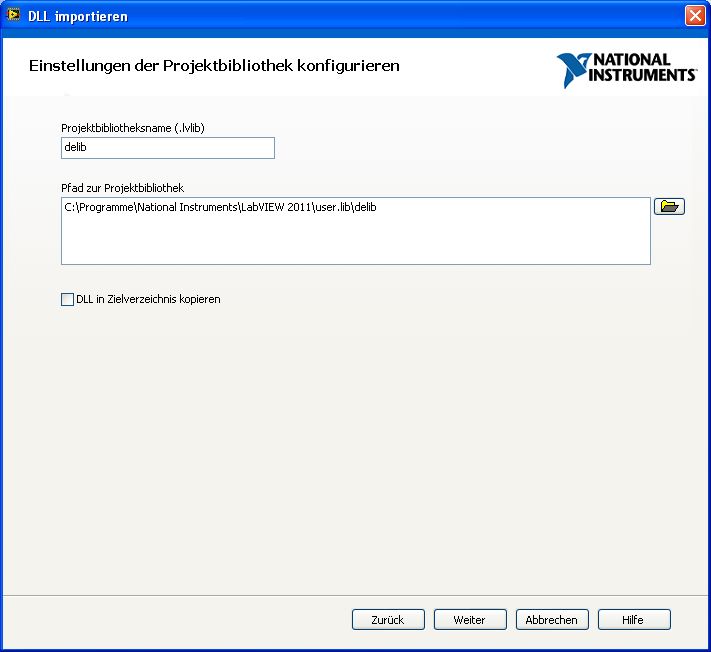

- Den weiteren Anweisungen folgen, bzw. die Konfiguration und den Speicherort für die VIs anpassen.

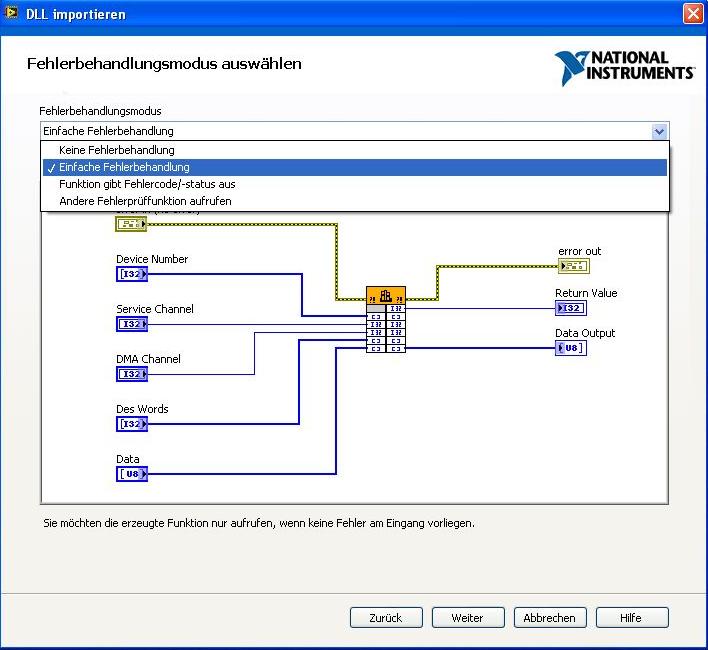

- Im folgendem Fenster wählen Sie im Drop-Down-Menü die Option "Einfache Fehlerbehandlung" aus und fahren mit "Weiter" fort.

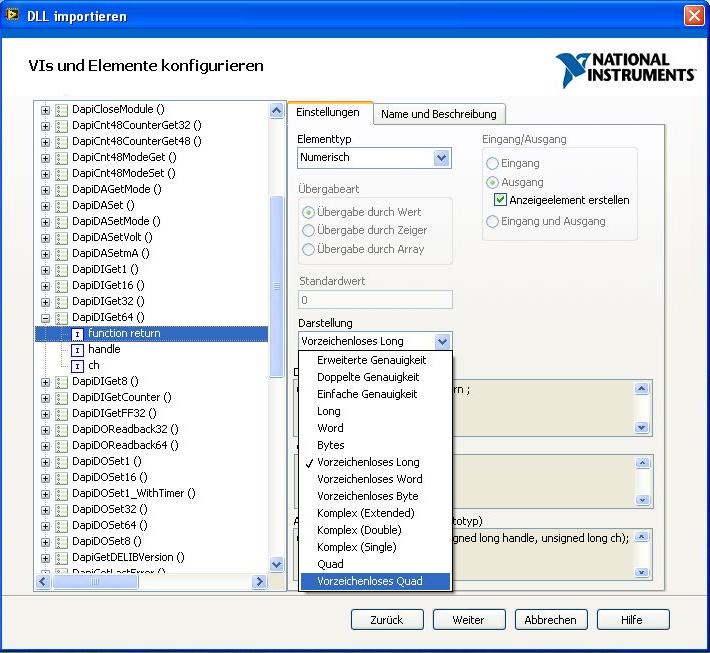

- Bei VIs die mit 64-Bit Werten arbeiten, muss die Darstellung von "Vorzeichenloses Long" in "Vorzeichenloses Quad" geändert werden.

- Folgende VIs müssen bearbeitet werden:

 → DapiCNT48CounterGet48 (function return)

 → DapiDIGet64 (function return)

 → DapiDOSet64 (data)

 → DapiDOReadBack64 (function return)

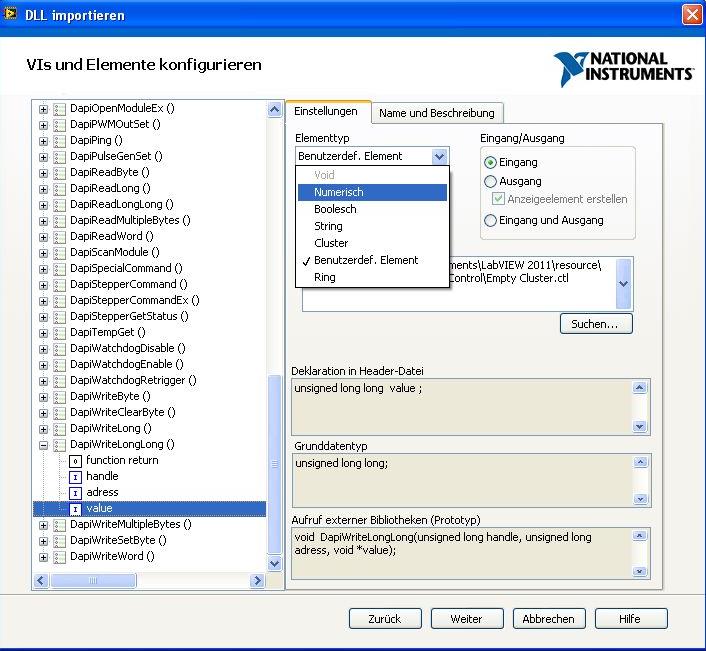

- Bei manchen VIs muss zusätzlich noch der Elementtyp auf "Numerisch" geändert werden und anschließend die Darstellung auf "Vorzeichenloses Quad"

- Folgende VIs müssen bearbeitet werden:

 → DapiWriteLongLong (value)

 → DapiReadLongLong (function return)



.

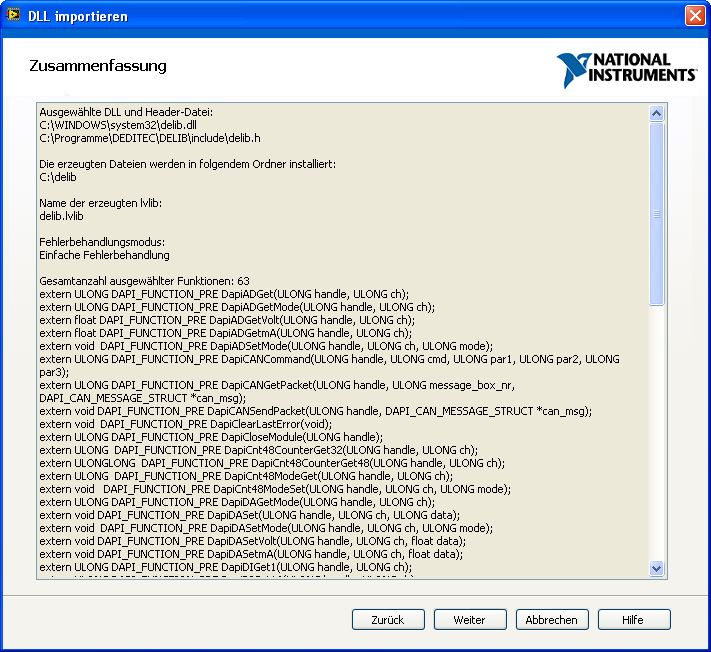

- Es erscheint eine Zusammenfassung der ausgeführten Schritte.

- Zum Fortfahren auf "Weiter" drücken.





- Die VIs werden nun erzeugt und können verwendet werden.
