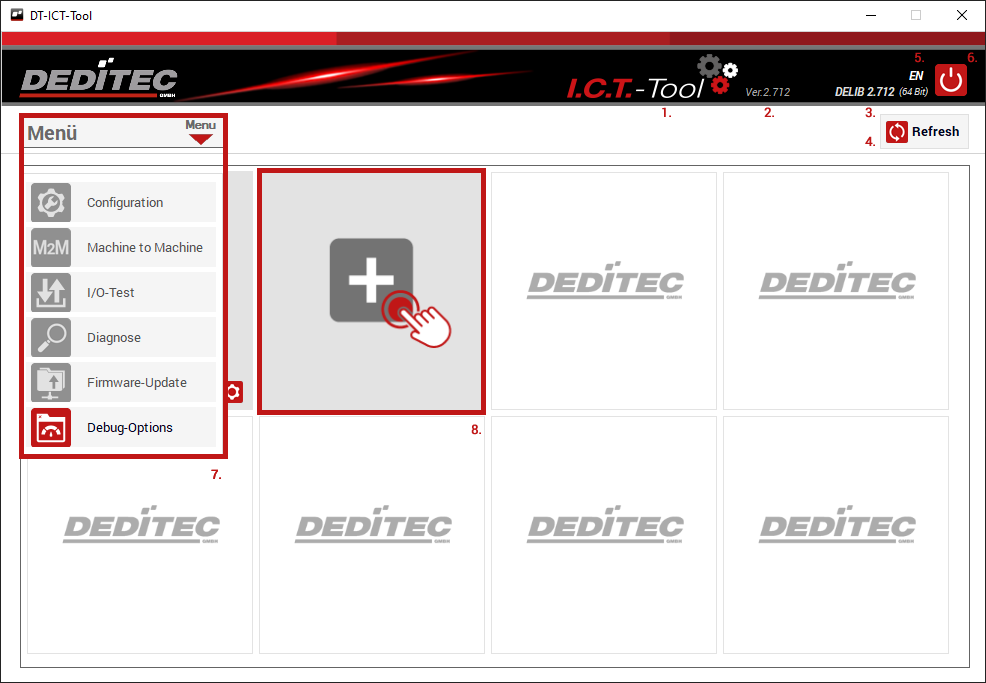

Beschreibung Programmstart:

1.Zeigt den Namen der verwendeten DEDITEC-Software an

2.Zeigt die aktuell verwendete Versionsnummer der Software an

3.Zeigt die aktuell verwendete DELIB-Version an

4.Hier wird die Liste der hinzugefügten Module aktualisiert

5.Durch einen Klick auf das EN oder DE lässt sich die Sprache zwischen englisch und deutsch ändern

6.Schließt das Programm

7.Im Module Selector, können Sie zwischen den einzelnen Bereichen der Software wechseln (es muss erst ein Modul hinzugefügt werden)

8.Mit Hilfe des + Symbols können Sie ein Modul zur Software hinzufügen. Mehr Informationen dazu finden Sie im Kapitel: Modul hinzufügen

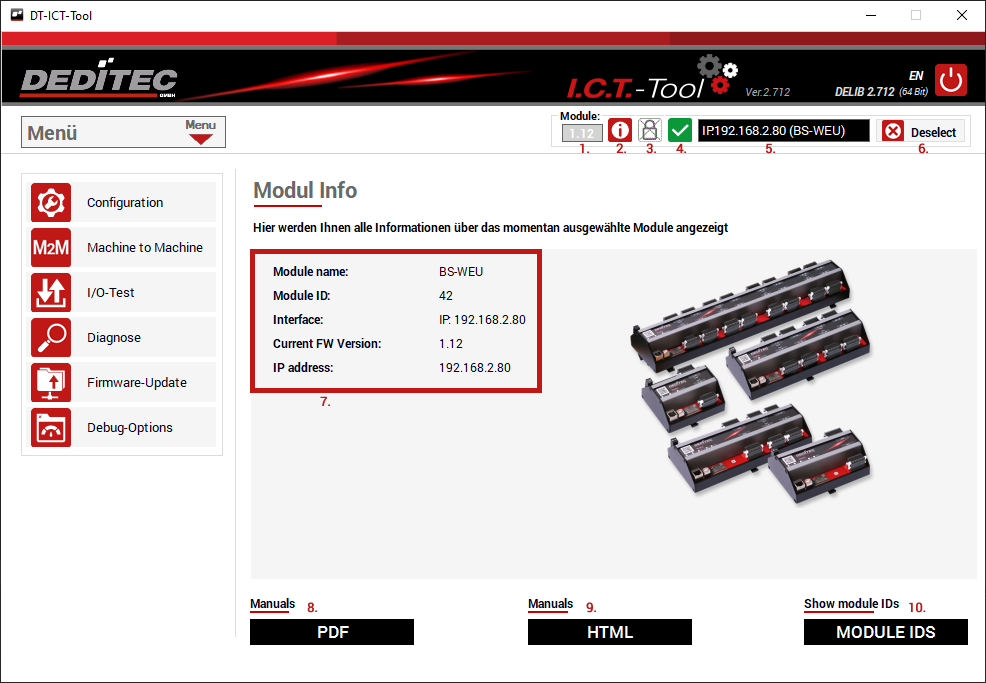

Beschreibung bei erfolgreicher Modulverbindung

1.Zeigt die aktuelle Firmware-Version des Interface-Moduls an

2.Ruft das Informationsfenster auf (s. unten). Dort finden Sie alle I/O-Spezifischen Informationen

3.Zeigt an, ob das Modul verschlüsselt oder unverschlüsselt ist

4.Zeigt an, ob eine Verbindung zum Modul besteht

5.Zeigt die IP-Adresse des Moduls (via Ethernet) oder die Modulnummer (via USB) an

6.Schließt das Modul und bringt Sie zurück in den Modulselector

7.Zeigt die aktuelle Netzwerk-Konfiguration, Firmware und Modul-ID Ihres Moduls an

8.Öffnet das Handbuch Ihres Moduls lokal als PDF

9.Öffnet das Handbuch Ihres Moduls im Browser als HTML-Version

10. Zeigt Ihnen alle verfügbaren Modul-IDs an. Diese wird für die Programmierung von eigenen Projekten benötigt.

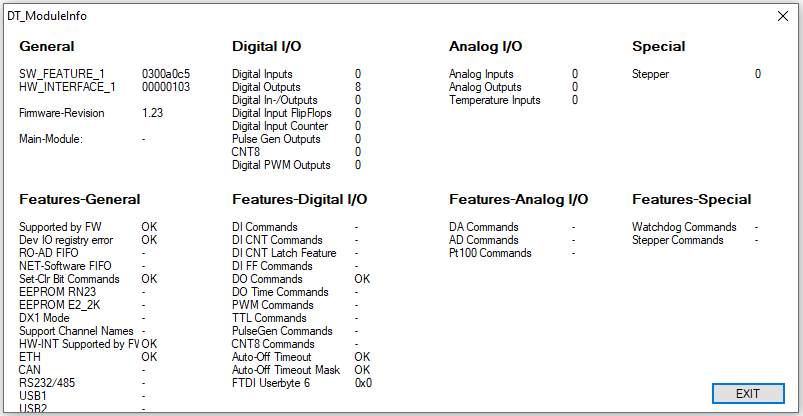

Informationsfenster

Je nach angeschlossenem Modul werden hier Informationen zu dem verwendeten Interface und den Submodulen angezeigt.

Unter Anderem können Sie hier die Anzahl der angeschlossenen Ein- bzw. Ausgänge einsehen und welche DEDITEC-Befehle unterstützt werden.



In diesem Beispiel wurde ein WEU-RELAIS-8  aus unserer Startet-Serie mit 8 digitalen Ausgängen über Ethernet angeschlossen.
