Mit einer Aktion definieren Sie, welches Eingangssignal vom Sendemodul an welchen Ausgang eines Empfangsmoduls gesendet werden soll.

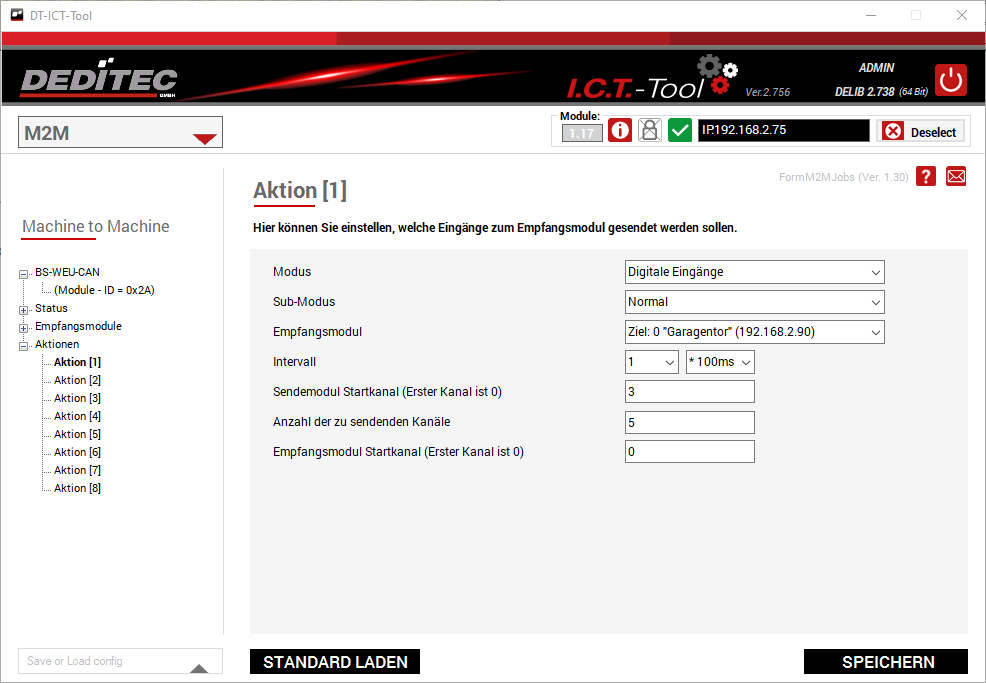

In diesem Bildbeispiel werden alle 100ms DI-Daten von Kanal 3(CH Start) bis Kanal 8 ((CH Start) + (CH Count)) an die Kanäle 0-5 des Ziel Moduls gesendet.

Aktion

Hier können Sie angeben, ob Sie digitale oder analoge Eingangssignale senden möchten.

Modus

Im normalen Modus werden die aktuellen Zustände der Eingangskanäle an das Empfangsmoduls übertragen.

Im Testmodus werden abwechselnd High / Low Pakete an das Empfangsmoduls übertragen. Somit können Sie Ihre Sende-/Empfangskonfiguration einfacher überprüfen.

Empfangsmodul

Hier können Sie auswählen, welches Empfangsmodul die Informationen erhalten soll. Das Empfangsmodul wird im Reiter "Empfangsmodule" definiert.

Intervall

Stellen Sie ein, in welchen Zeitabständen das Sendemodul die Informationen verschicken soll.

Sendemodul Startkanal

Stellen Sie hier ein, ab welchem Eingangskanal die Informationen an das Empfangsmodul verschickt werden sollen.

Anzahl der zu sendenden Kanäle

Geben Sie hier die Anzahl der Eingangskanäle an, die an das Empfangsmodul übertragen werden sollen, beginnend mit Ihrem Eintrag im Feld "Sendemodul Startkanal"

Empfangsmodul Startkanal

Stellen Sie hier ein, ab welchem Ausgangskanal des Empfangsmodul, die Informationen vom Sendemodul ausgegeben werden sollen.
