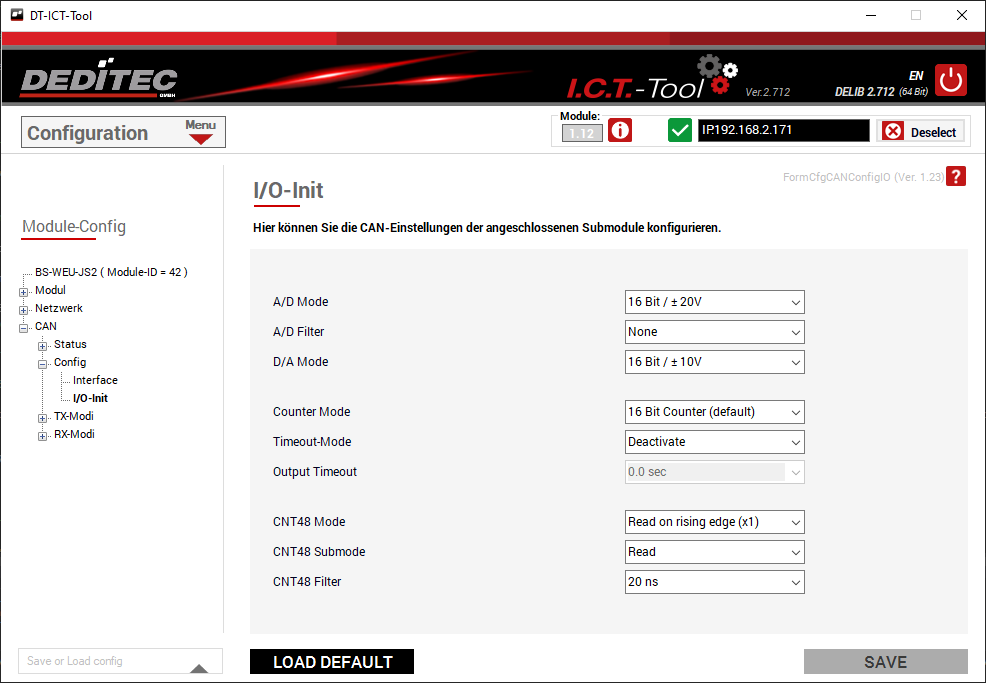

Diese Einstellungen dienen der Konfiguration der angeschlossenen Submodule. Es kann der jeweilige Filter / Modus eingestellt werden, in dem die angeschlossenen Submodule gestartet werden.

A/D-Mode

Der Wertebereich gibt den Bereich an, in dem analoge Signale, digital (z.B. im Bereich 0-10V) umgesetzt werden.

A/D-Filter

Hier kann der A/D-Filter eingestellt werden.

D/A-Mode

Der Wertebereich gibt den Bereich an, in dem digitale Signale, analog (z.B. im Bereich 0-10V) umgesetzt werden.

Counter-Mode

Wahlweise kann mit 16-Bit hochgezählt werden, oder mit je 8-Bit hoch- und herunter gezählt werden.



Timeout-Mode

Hier kann der Timeout-Mode eingestellt werden. Wird kein Timeout gewünscht, kann dieser mit "Deactivate" deaktiviert werden.

Output Timeout

Gibt die Zeit vor, nach der die Ausgänge abschalten, wenn ein Modul nicht mehr erreicht werden kann.

CNT48 Mode

Stellt ein, welcher Counter Modus benutzt werden soll. Es stehen hierbei 6 verschiedene Modi zur Auswahl.

CNT48 Submode

In Abhängigkeit von dem unter "CNT48 Mode" gewählten Modus stehen hier entsprechende Submodi zur Auswahl.

CNT48 Filter

Stellt den Filter ein, wie lange ein Signal mindestens sein muss, damit dieses als High erkannt wird. Es kann aus 16 vorgegebenen Filtern zwischen 20 ns und 5 ms ausgewählt werden.
