8-fach Relais-Leistungsmodul (UM-Schalter, 40V/10A) mit Ansteuermöglichkeit von Relais/Optokopplern

0 Kundenrezensionen

€ 181,48

inkl. 19 % MwSt. plus Versandkosten

Verfügbarkeit: Auf Lager SKU: ZBH-MOD-REL8_10A Kategorie:

Nutzen Sie unsere Vorteile

Lebenslange
Updates

Kostenlose Soft- & Hardware(Firmware)-Updates.
Genießen Sie unseren lebenslangen Update-Service.

5 Jahre
Lieferverfügbarkeit

Wir bieten für unsere Produkte mindestens 5 Jahre Lieferverfügbarkeit.
Unsere Erfahrung zeigt dass es sogar ungefähr 10 Jahre sind.

Fragen zum Produkt? Produktberatung

Haben Sie vor dem Kauf noch technische oder kaufmännische Fragen zum Produkt?
Kontaktieren Sie uns dazu gerne vorab.

Kunden-
Modifikationen

Unsere Produkte dienen oft als Basis für Kundenspeziallösungen.
Sprechen Sie uns einfach an.

Wir sind
Immer für Sie da!

Seit der Gründung 2008 ist Dipl. Ing. Jürgen Siebert Geschäftsführer der DEDITEC GmbH. Gerne berät er Sie auch persönlich.
Produkt- & Service-Hotline: +49 (0) 22 32 / 50 40 8 – 40 Fragen zum Produkt oder zur Bestellung: support@deditec.de

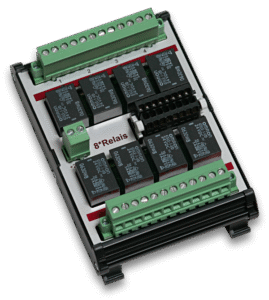

Das MOD-REL8_10A verfügt über acht Umschaltrelais mit einer Schaltleistung von 48V/10A AC oder 30V/8A DC. Es kann als zusätzliche Leistungsstufe für unsere digitalen Ausgangs Module verwendet werden. Die Schließerkontakte eines digitalen Ausgangsmoduls, z.B. eines RO-USB-REL16, werden einfach parallel auf die Eingänge dieser Leistungsstufe geklemmt. Zusätzlich benötigt dieses Modul eine Spannungsversorgung von 24V DC.

  • Leistungsstufe für alle digitalen Ausgangsmodule
  • 8 Wechsler Relais (CO) / 48V / 10A AC bzw. 30V / 8A DC
  • 24V Spannungsversorgung
  • Steckbare Klemmleisten für die Anschlussverdrahtung
  • Potentialfreie Eingänge (keine Steuerspannung nötig)

Allgemein
Versorgungsspannung 24V DC (über zweipolige steckbare Schraubklemme)
Stromaufnahme
Ausgänge 8*Relais Ausgänge (Wechsler)
Typ: Omron / G5LE-24
Max. Schaltspannung: 48V AC / 30V DC
Max. Schaltstrom: 10A AC / 8A DC
Max. Schaltleistung: 480 VA / 240 W
Steckverbinder 16pol. • Typ: Wago Kontakttechnik 713-1108/037-00
• Steckbare Federleiste mit Verriegelungsmechanik
• 100 % fehlsteckgeschützt
• 1-Leiter Anschluss für alle Leiterarten bis 1,5mm²
Steckverbinder 12 pol. • Typ: Phoenix Contact / 1913167
• 100 % fehlsteckgeschützt
• Anschluss für alle Leiterarten von 0,2mm² bis 2,5mm²
• Schraubflansch
Steckverbinder 2 pol. • Typ: Phoenix Contact 1783287
• 100 % fehlsteckgeschützt
• Für alle Leiterarten von 0,2mm² bis 2,5mm²
LEDs Je eine LED pro Ausgangskanal
Betriebstemperatur +10°C…+50°C
Abmessungen 126 mm x 85 mm x 41mm (H x B x T)

Zusätzliche Informationen

Gewicht 0.226 kg

Manual

Handbuch MOD-REL8_10A
Hardware- und Software-Beschreibung
Download



2 poliger Steckverbinder

Ermöglicht den Anschluss der Spannungsversorgung an das DEDITEC Modul.

  • Typ: Phoenix Contact 1783287
  • 100 % fehlsteckgeschützt
  • Für alle Leiterarten von 0,2mm² bis 2,5mm²

12 poliger Steckverbinder grün

Ermöglicht den Anschluss Ihrer Anwendung an das DEDITEC Modul.

  • Typ: Phoenix Contact / 1913167
  • 100 % fehlsteckgeschützt
  • Anschluss für alle Leiterarten von 0,2mm² bis 2,5mm²
  • Schraubflansch

16 poliger Steckverbinder

Wird benötigt zum Anschluss Ihrer Anwendung an das DEDITEC Modul.

  • Typ: Wago Kontakttechnik 713-1108/037-000
  • Steckbare Federleiste mit Verriegelungsmechanik
  • 100 % fehlsteckgeschützt
  • 1-Leiter Anschluss für alle Leiterarten bis 1,5mm²

Betätigungswerkzeug für Wago Steckverbinder

Dient zum Öffnen und Schließen der Klemmkontake an den Wago Steckverbindern.
  • Typ: Wago Kontakttechnik 734-231

2 poliger Steckverbinder

Ermöglicht den Anschluss der Spannungsversorgung an das DEDITEC Modul.

  • Typ: Phoenix Contact 1783287
  • 100 % fehlsteckgeschützt
  • Für alle Leiterarten von 0,2mm² bis 2,5mm²

12 poliger Steckverbinder grün

Ermöglicht den Anschluss Ihrer Anwendung an das DEDITEC Modul.

  • Typ: Phoenix Contact / 1913167
  • 100 % fehlsteckgeschützt
  • Anschluss für alle Leiterarten von 0,2mm² bis 2,5mm²
  • Schraubflansch

16 poliger Steckverbinder

Wird benötigt zum Anschluss Ihrer Anwendung an das DEDITEC Modul.

  • Typ: Wago Kontakttechnik 713-1108/037-000
  • Steckbare Federleiste mit Verriegelungsmechanik
  • 100 % fehlsteckgeschützt
  • 1-Leiter Anschluss für alle Leiterarten bis 1,5mm²

Netzteil 24V/2A für Hutschienenmontage

Das DR-4524 von Mean Well ist ein 48W Netzteil zur Hutschienenmontage für industrielle Anwendungen. Es bietet Schutz vor Kurzschluss, Überlast, Überspannung und Überhitzung.

  • Eingangsspannungsbereich: 85V.. 264V AC / 120V DC .. 370V DC
  • Ausgangsspannung: 24V DC
  • Ausgangsstrom: 2A
  • Nennleistung: 48W

Hutschiene

Hutschiene zur Montage unserer Steuer/Regeltechnik-Module.

  • Hutschiene nach DIN EN 50022
  • Typ: Phoenix Contact / 1208131
  • Abmessungen in mm: 450 x 35 x 7,5 (L x B x H)
