16/32/64 * digitale 24V PWM-Ausgänge über RS-232/RS-485 – Interface schalten

0 Kundenrezensionen

ab  487,78

Verfügbarkeit: Auf Lager SKU: RO-SER-PWM16-64 Kategorie:

Auswahl zurücksetzen

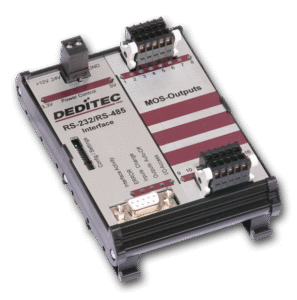

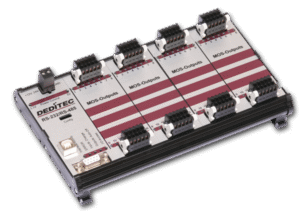

Das RO-(ETH/LC)/(USB)-PWM16-64 Modul ist in Varianten mit 16, 32 oder 64 MOSFET Ausgängen mit PWM Funktion erhältlich. Als Schnittstellen stehen die seriellen Standards RS-232 oder RS-485 zur Auswahl. Zusätzlich kann aber auch der vorhandene USB 2.0 Anschluss genutzt werden.

  • RS-232/RS-485-Interface mit galvanischer Trennung
  • Offenes RS-232/485 Protokoll, Klartextmodus
  • USB 2.0 Interface mit bis zu 480 Mbit
  • 16/32/64 MOSFET-Ausgänge mit Pulsweitenmodulation (0 .. 100%)
  • PWM-Frequenz = 1 KHz (Auflösung 1%)
  • Galvanische Trennung durch Optokoppler

PWM Ausgänge

Bei den PWM Ausgängen wurden P-Ch MOSFET verwendet, die eine Pulsweitenmodulation von 0 bis 100% erlauben. Die PWM Frequenz liegt hier bei 1kHz. Mit diesem Modul lassen sich z.B Dimmer realisieren oder Motoren ansteuern.

Timeout-Schutzabschaltung

Unsere Module verfügen alle über eine zeitlich definierbare Timeout-Schutzfunktion. Sollte im Fehlerfall die Kommunikation mit dem DEDITEC Modul unterbrochen sein, werden die Ausgänge automatisch abgeschaltet und angeschlossene Anlagen somit gesichert.


LEDs

Jeder digitale Ein- und Ausgang verfügt über eine separate LED, die bei aktivem Signalzustand aufleuchtet. Desweiteren lassen sich u.a. der Zustand der Betriebsspannung, die Kommunikation mit dem Interface, Fehlerereignisse oder das Auftreten eines Timeouts anzeigen.


Steckverbinder

Als Steckverbinder kommt ein schraubenloses System des Herstellers WAGO Kontakttechnik zum Einsatz. Die 1-Leiter Federleisten sind 100% fehlsteckgeschützt und verfügen über eine Auswerf und Verriegelungsmechanik. Es lassen sich alle Leiterarten bis 1,5mm² anschließen.


Software und Ansteuerung

Durch unsere mitgelieferte DELIB Treiberbibliothek ist ein einfaches Ansprechen des Produkts über unsere API möglich.



Wir bieten Support für folgende Programmiersprachen:

  • C
  • C++
  • C#
  • VB
  • VBA
  • VB.Net
  • Java
  • Delphi
  • LabVIEW

Wir bieten Support für folgende Betriebssysteme:

  • Windows 10 (32bit/64bit)
  • Windows 8/8.1 (32bit/64bit)
  • Windows 7 (32bit/64bit)
  • Windows Vista (32bit/64bit)
  • Windows XP (32bit/64bit)
  • Windows Server 2003 (32bit/64bit)
  • Windows 2000
  • Linux

Entsprechende Programmierbeispiele finden Sie bei den Produkten im Bereich “Software” oder sind als Lieferumfang auf der Treiber CD enthalten.


Zusätzliche Information

Anzahl digitaler Eingänge

, ,

Allgemein

Spannungsversorgung über externes Netzteil + 12V bis +24V DC (über zweipolige steckbare Schraubklemme)
LEDs • Betriebsspannung
• Interface-Aktivität
• ERROR
• Eingangszustandsänderung (nur bei digitalen Eingängen)
• Timout Abschaltung
• I/O Zugriff
• Je eine LED pro Ausgang
Timeout Funktion Automatisches Abschalten der Ausgänge bei Verbindungsabbruch
Steckverbinder • Typ: Wago Kontakttechnik 713-1105/037-000
• Steckbare 10 polige Federleiste mit Verriegelungsmechanik
• 100 % fehlsteckgeschützt
• 1-Leiter Anschluss für alle Leiterarten bis 1,5mm²
Hutschienenaufnahme TS 35
Betriebstemperatur +10°C .. +50°C
Abmessungen bei 16 Ausgängen 122mm x 85mm x 51,5mm  (HxBxT)
Abmessungen bei 32 Ausgängen 122mm x 126 mm x 51,5 mm (HxBxT)
Abmessungen bei 64 Ausgängen 122mm x 208 mm x 51,5 mm (HxBxT)

RS-232 / RS-485 – Interface

Interface • RS-232/RS-485
• Baudrate: 300 – 115.200 Baud
• Galvanische Trennung bis 500 V
• Anschluss über 9 pol. D-Sub Buchse
DIP Schalter • Aktivieren einer Grundkonfiguration (Vorzugsmodus mit 115kBd, Modul Adresse = 0)
• Aktivieren der Konfiguration via DIP-Schalter
• Aktivieren des Text Modus
• Einstellen der Baudrate

USB-Interface

USB-Interface
• Anschluss: Typ B
• USB 2.0 / USB 1.1 Interface mit bis zu 480Mbit

PWM Ausgänge

MOSFET bis 2A • Typ: IRFR5505PBF
• P-Channel MOSFET
• Max. Schaltspannung: 48V DC
• Min. Schaltspannung: 12V DC
• Max. Schaltstrom: 2A DC
• Max. Schaltleistung: 60W DC
• Summenbelastung: 12A je 8 Ausgänge
• Rload : empfohlen < 1K
Externe Spannungsversorgung Jeweils 8 Ausgänge lassen sich über eine gemeinsame Spannungsversorgung bestromen. Bitte die max. Summenbelastung beachten!
PWM Frequenz 1 kHz
Tastverhältnis 0…100% (1% Schrittweite)

Konfiguration

Konfiguration der Seriellen-Module

Unsere seriellen Module der RO-Serie und der NET-Serie beherrschen die Standards RS-232 und auch RS-485. Im Auslieferungszustand sind die Module stets für den RS-232 Betrieb ausgelegt, können aber durch Ändern von Jumperpositionen auf dem Modul, auf RS-485 umkonfiguriert werden. Weitere Infos hierzu finden Sie im Handbuch des jeweiligen Produktes.




Einstellen der RS-232 / RS-485 Parameter via DIP Schalter

Mit Hilfe von DIP Schaltern lassen sich u.a. folgende Parameter einstellen:

  • Moduladresse (nur bei RS-485)
  • Baudrate
  • Vorzugsmodus (115k Baud, Moduladresse = deaktiviert, Echo = Off)
  • Text Modus / Register Modus

Nähere Details zur Ansteuerung sowie einige Programmierbeispiele, finden Sie im Bereich Programmierung.

Programmieren von Modulen über die DELIB-Treiberbibliothek unter Windows

Die umfangreiche und dennoch sehr einfach zu bedienende DELIB-Treiberbibliothek ist für nahezu jede Programmiersprachen geeignet. Ein Installationspaket mit umfangreichen Beispielen finden Sie auf unserer CD oder im Download Bereich.

Downloads





Ansteuerung über die Windows Treiberbibliothek DELIB

Die DELIB-Treiberbibliothek ermöglicht ein einheitliches Ansprechen aller DEDITEC Steuer- & Regelungstechnik Produkte. Hierzu stellen wir Programmierern für die jeweiligen Produktgruppen entsprechende Funktionen zur Verfügung, die ein einheitliches aber auch sehr einfaches Ansprechen der Produkte ermöglichen.



Hier finden Sie einen Überblick über die DELIB und Ihre Zusatzprogramme:

DELIB + Tools



Eine Auflistung aller DELIB Befehle befindet sich hier:

Überblick DELIB API




Die DELIB ermöglicht ein simples Ansprechen von DEDITEC-Modulen



Das folgende Beispiel zeigt, wie mit einfachen Mitteln innerhalb kürzester Zeit auf die Eingänge unserer Module zugegriffen werden kann.



Öffnen des gewünschten Moduls

handle = DapiOpenModule(RO_ETH,0); // Open the module



Lesen von 16 digitalen Eingängen

data = DapiDIGet16(handle, 0); // Read the first 16 digital inputs



Geöffnetes Modul schließen

DapiCloseModule(handle); // Close the module



Die Funktion “DapiOpenModule” dient zum Öffnen eines Produkts. Welches Produkt geöffnet werden soll, das bestimmen die beiden übergebenen Parameter. Der erste Parameter bezeichnet die “Modul-ID”. Durch die eingebundene “DELIB.H” kann der Parameter einfach mit “RO_USB1” angegeben werden. So wird der Treiberbibliothek mitgeteilt, dass ein RO-Modul mit USB Bus angesprochen werden soll.



Der zweite Parameter bestimmt die Modul-Nummer. Ist nur ein Modul am PC angeschlossen, dann wird einfach die “0” angegeben. Sind mehrere Module angeschlossen muss die entsprechende Nummer des Moduls angegeben werden. Die Modul-Nr kann mit dem DELIB Configuration Utility geändert werden.


Beispiel für das Ansprechen eines DEDITEC-Moduls

DEDITEC-Module Demo

Im Lieferumfang enthalten ist die DT-Module Demo. Dieses Programm bietet die Möglichkeit alle Ein-/Ausgänge auf einfache Weise anzusprechen und somit auch zu testen.

In diesen Beispiel ist ein RO-ETH angeschlossen. Das angeschlossene RO-ETH verfügt über PT100 Temperatursensoren, Relais Ausgängen und Schrittmotorsteuerungen.




Ansteuerung von Seriellen-Modulen

Bitte beachten!
Die Verwendung der RS-485 Schnittstelle (nur möglich bei Modulen der RO-Serie) empfehlen wir nur in Verbindung mit einem Mikrocontroller und einen eigenem seriellen Protokoll.




Ansteuerung über unser offengelegtes serielles Protokoll

Bei Bedarf können Sie Ihre eigene Ansteuerung selber programmieren. Das Protokoll hierfür, welches die Kommunikation auf der seriellen Schnittstelle beschreibt, ist offengelegt. Die Ansteuerung erfolgt registerbasiert. Hierfür wurde ein offenes Kommunikations-Protokoll erstellt, anhand dessen die Register des Moduls angesprochen werden und somit Lese- oder Schreibbefehle ausgeführt werden. Das Handbuch “Protokolle & Registerbelegung” beschreibt die Sende- und Empfangsrahmen um mit RS-232/RS-485-Modulen zu kommunizieren.



Serielles-Protokoll Dokumentation

Ansteuerung der RS-232/RS-485 Module per Klar-Text über Hyperterminal

Die digitalen Ein- und Ausgänge der RO-Serie können direkt per “Klar-Text” über das Hyperterminal angesteuert bzw. ausgelesen werden. Beispiele hierzu sehen Sie in der nebenstehenden Abbildung.

Verwaltungsfunktionen

DapiOpenModule
Diese Funktion öffnet ein bestimmtes Modul.

DapiOpenModule

Beschreibung

Diese Funktion öffnet ein bestimmtes Modul



Definition

ULONG DapiOpenModule(ULONG moduleID, ULONG nr);



Parameter

moduleID=Gibt das Modul an, welches geöffnet werden soll (siehe delib.h)
nr=Gibt an, welches (bei mehreren Modulen) geöffnet werden soll.
nr=0 -> 1. Modul
nr=1 -> 2. Modul



Return-Wert

handle=Entsprechender Handle für das Modul
handle=0 -> Modul wurde nicht gefunden



Bemerkung

Der von dieser Funktion zurückgegebe Handle wird zur Identifikation des Moduls für alle anderen Funktionen benötigt.



Programmierbeispiel

// USB-Modul öffnen
handle = DapiOpenModule(RO_USB1, 0);
printf(“handle = %x\n”, handle);
if (handle==0)
{
// USB Modul wurde nicht gefunden
printf(“Modul konnte nicht geöffnet werden\n”);
return;
}

DapiCloseModule
Dieser Befehl schliesst ein geöffnetes Modul.

DapiCloseModule

Beschreibung

Dieser Befehl schliesst ein geöffnetes Modul.



Definition

ULONG DapiCloseModule(ULONG handle);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls



Return-Wert

Keiner



Programmierbeispiel

// Modul schliessen
DapiCloseModule(handle);

DapiGetLastError
Diese Funktion liefert den letzten erfassten Fehler. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastError() den "alten" Fehler zurückgibt. Sollen mehrere Module verwendet werden, empfielt sich die Verwendung von DapiGetLastErrorByHandle().

DapiGetLastError



Beschreibung

Diese Funktion liefert den letzten erfassten Fehler. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastError() den “alten” Fehler zurückgibt.
Sollen mehrere Module verwendet werden, empfielt sich die Verwendung von DapiGetLastErrorByHandle().



Definition

ULONG DapiGetLastError(void);



Parameter

Keine



Return-Wert

Fehler Code
0=kein Fehler. (siehe delib_error_codes.h)



Programmierbeispiel

BOOL IsError()
{
unsigned char msg[500];
unsigned long error_code = DapiGetLastError();

if (error_code != DAPI_ERR_NONE)
{
DapiGetLastErrorText((unsigned char*) msg, sizeof(msg));
printf(“Error Code = 0x%x * Message = %s\n”, error_code, msg);

DapiClearLastError();

return TRUE;
}

return FALSE;
}

DapiGetLastErrorByHandle
Diese Funktion liefert den letzten erfassten Fehler eines bestimmten Moduls (handle). Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastErrorByHandle() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorByHandle() den "alten" Fehler zurückgibt.

DapiGetLastErrorByHandle



Beschreibung

Diese Funktion liefert den letzten erfassten Fehler eines bestimmten Moduls (handle). Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastErrorByHandle() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorByHandle() den “alten” Fehler zurückgibt.



Definition

ULONG DapiGetLastErrorByHandle(ULONG handle);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls



Return-Wert

Fehler Code
0=kein Fehler. (siehe delib_error_codes.h)



Programmierbeispiel

BOOL IsError(ULONG handle)
{
unsigned long error_code = DapiGetLastErrorByHandle(handle);

if (error_code != DAPI_ERR_NONE)
{
printf(“Error detected on handle 0x%x – Error Code = 0x%x\n”, handle, error_code);

DapiClearLastErrorByHandle(handle);

return TRUE;
}

return FALSE;
}

DapiGetLastErrorText
Diese Funktion liest den Text des letzten erfassten Fehlers. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorText() den "alten" Fehler zurückgibt.

DapiGetLastErrorText



Beschreibung

Diese Funktion liest den Text des letzten erfassten Fehlers. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorText() den “alten” Fehler zurückgibt.



Definition

ULONG DapiGetLastErrorText(unsigned char * msg, unsigned long msg_length);



Parameter

msg = Buffer für den zu empfangenden Text
msg_length = Länge des Text Buffers



Programmierbeispiel

BOOL IsError()
{
unsigned char msg[500];
unsigned long error_code = DapiGetLastError();

if (error_code != DAPI_ERR_NONE)
{
DapiGetLastErrorText((unsigned char*) msg, sizeof(msg));
printf(“Error Code = 0x%x * Message = %s\n”, error_code, msg);

DapiClearLastError();

return TRUE;
}

return FALSE;
}

DapiClearLastError
Diese Funktion löscht den letzten Fehler, der mit DapiGetLastError() erfasst wurde.

DapiClearLastError

Beschreibung

Diese Funktion löscht den letzten mit DapiGetLastError() registrierten Fehler.



Definition

void DapiGetLastError(void);



Parameter

Keine



Return Wert

Keine



Beispiel-Programm

BOOL IsError()
{
unsigned char msg[500];
unsigned long error_code = DapiGetLastError();

if (error_code != DAPI_ERR_NONE)
{
DapiGetLastErrorText((unsigned char*) msg, sizeof(msg));
printf(“Error Code = 0x%x * Message = %s\n”, error_code, msg);

DapiClearLastError();

return TRUE;
}

return FALSE;
}

DapiClearLastErrorByHandle
Diese Funktion löscht den letzten Fehler eines bestimmten Moduls (handle), der mit DapiGetLastErrorByHandle() erfasst wurde.

DapiClearLastErrorByHandle



Beschreibung

Diese Funktion löscht den letzten Fehler eines bestimmten Moduls (Handle), der mit DapiGetLastErrorByHandle() registriert wurde.



Definition

void DapiClearLastErrorByHandle(ULONG handle);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls.



Return Wert

Keine



Beispiel-Programm

BOOL IsError(ULONG handle)
{
unsigned long error_code = DapiGetLastErrorByHandle(handle);

if (error_code != DAPI_ERR_NONE)
{
printf(“Error detected on handle 0x%x – Error Code = 0x%x\n”, handle, error_code);

DapiClearLastErrorByHandle(handle);

return TRUE;
}

return FALSE;
}

DapiGetDELIBVersion
Diese Funktion gibt die installierte DELIB-Version zurück.

DapiGetDELIBVersion



Beschreibung

Diese Funktion gibt die installierte DELIB-Version zurück.



Definition

ULONG DapiGetDELIBVersion(ULONG mode, ULONG par);



Parameter

mode=Modus, mit dem die Version ausgelesen wird (muss immer 0 sein).
par=Dieser Parameter ist nicht definiert (muss immer 0 sein).



Return-Wert

version=Versionsnummer der installierten DELIB-Version [hex]



Programmierbeispiel

version = DapiGetDELIBVersion(0, 0);
//Bei installierter Version 1.32 ist version = 132(hex)

DapiOpenModuleEx
Diese Funktion öffnet gezielt ein Modul mit Ethernet-Schnittstelle. Dabei können die Parameter IP-Adresse, Portnummer und die Dauer des Timeouts bestimmt werden. Das Öffnen des Moduls geschieht dabei unabhängig von den im DELIB Configuration Utility getroffenen Einstellungen.

DapiOpenModuleEx



Beschreibung

Diese Funktion öffnet gezielt ein Modul mit Ethernet-Schnittstelle. Dabei können die Parameter IP-Adresse, Portnummer und die Dauer des Timeouts bestimmt werden.
Das Öffnen des Moduls geschieht dabei unabhängig von den im DELIB Configuration Utility getroffenen Einstellungen.



Definition

ULONG DapiOpenModuleEx(ULONG moduleID, ULONG nr, unsigned char* exbuffer, 0);



Parameter

moduleID = Gibt das Modul an, welches geöffnet werden soll (siehe delib.h)
nr = Gibt an, welches (bei mehreren Modulen) geöffnet werden soll.
nr = 0 -> 1. Modul
nr = 1 -> 2. Modul
exbuffer = Buffer für IP-Adresse, Portnummer und Dauer des Timeouts



Return-Wert

handle = Entsprechender Handle für das Modul
handle = 0 -> Modul wurde nicht gefunden



Bemerkung

Der von dieser Funktion zurückgegebene Handle wird zur Identifikation des Moduls für alle anderen Funktionen benötigt.
Dieser Befehl wird von allen Modulen mit Ethernet-Schnittstelle unterstützt.



Programmierbeispiel

// Open ETH-Module with parameter

DAPI_OPENMODULEEX_STRUCT open_buffer;

strcpy((char*) open_buffer.address, “192.168.1.10”);
open_buffer.portno = 0;
open_buffer.timeout = 5000;

handle = DapiOpenModuleEx(RO_ETH, 0, (unsigned char*) &open_buffer, 0);
printf(“Module handle = %x\n”, handle);

Digitale Ausgabe-Funktionen

DapiDOSet1
Dieser Befehl setzt einen einzelnen Ausgang.

DapiDOSet1



Beschreibung

Dieser Befehl setzt einen einzelnen Ausgang.



Definition

void DapiDOSet1(ULONG handle, ULONG ch, ULONG data);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des zu setzenden Ausgangs an (0 .. )
data=Gibt den Datenwert an, der geschrieben wird (0 / 1)



Return-Wert

Keiner



Requirements

Die folgenden SW-Feature-Bits müssen vom Modul unterstützt werden:



DAPI_SW_FEATURE_BIT_CFG_DO

Die Folgenden Bedingungen für die Übergabeparameter müssen eingehalten werden:

maxCh = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_GET_MODULE_CONFIG, DAPI_SPECIAL_GET_MODULE_CONFIG_PAR_DO, 0, 0);
maxCh > ch

DapiDOSet8
Dieser Befehl setzt gleichzeitig 8 digitale Ausgänge.

DapiDOSet8



Beschreibung

Dieser Befehl setzt gleichzeitig 8 digitale Ausgänge.



Definition

void DapiDOSet8(ULONG handle, ULONG ch, ULONG data);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 8, 16, 24, 32, ..)
data=Gibt die Datenwerte an, die geschrieben werden



Return-Wert

Keiner

DapiDOSet16
Dieser Befehl setzt gleichzeitig 16 digitale Ausgänge.

DapiDOSet16



Beschreibung

Dieser Befehl setzt gleichzeitig 16 digitale Ausgänge.



Definition

void DapiDOSet16(ULONG handle, ULONG ch, ULONG data);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 16, 32, ..)
data=Gibt die Datenwerte an, die geschrieben werden



Return-Wert

Keiner

DapiDOSet32
Dieser Befehl setzt gleichzeitig 32 digitale Ausgänge.

DapiDOSet32



Beschreibung

Dieser Befehl setzt gleichzeitig 32 digitale Ausgänge.



Definition

void DapiDOSet32(ULONG handle, ULONG ch, ULONG data);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 32, 64, ..)
data=Gibt die Datenwerte an, die geschrieben werden



Return-Wert

Keiner



Programmierbeispiel

// Einen Wert auf die Ausgänge schreiben
data = 0x0000ff00; // Ausgänge 9-16 werden auf 1 gesetzt
DapiDOSet32(handle, 0, data); // Chan Start = 0
printf(“Schreibe auf Ausgänge Daten=0x%x\n”, data);
printf(“Taste für weiter\n”);
getch();
// —————————————————-
// Einen Wert auf die Ausgänge schreiben
data = 0x80000000; // Ausgang 32 wird auf 1 gesetzt
DapiDOSet32(handle, 0, data); // Chan Start = 0
printf(“Schreibe auf Ausgänge Daten=0x%x\n”, data);
printf(“Taste für weiter\n”);
getch();
// —————————————————-
// Einen Wert auf die Ausgänge schreiben
data = 0x80000000; // Ausgang 64 wird auf 1 gesetzt
DapiDOSet32(handle, 32, data); // Chan Start = 32
printf(“Schreibe auf Ausgänge Daten=0x%x\n”, data);
printf(“Taste für weiter\n”);
getch();

DapiDOSet64
Dieser Befehl setzt gleichzeitig 64 digitale Ausgänge.

DapiDOSet64



Beschreibung

Dieser Befehl setzt gleichzeitig 64 digitale Ausgänge.



Definition

void DapiDOSet64(ULONG handle, ULONG ch, ULONGLONG data);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 64, ..)
data=Gibt die Datenwerte an, die geschrieben werden



Return-Wert

Keiner

DapiDOClrBit32
Mit diesem Befehl können Ausgänge gezielt auf 0 geschaltet werden, ohne die Zustände der benachbarten Ausgänge zu ändern.

DapiDOClrBit32



Beschreibung

Mit diesem Befehl können Ausgänge gezielt auf 0 geschaltet werden, ohne die Zustände der benachbarten Ausgänge zu ändern.



Definition

void DapiDOClrBit32(uint handle, uint ch, uint data);



Parameter

handle = Dies ist das Handle eines geöffneten Moduls
ch = Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll
data = Gibt den Datenwert an, der geschrieben werden soll (bis zu 32 Bit)



Return-Wert

Keiner



Bemerkung

Nur die Bits mit einer Wertigkeit von 1 im data Parameter werden vom Befehl berücksichtigt.



Programmierbeispiel

data = 0x1; // Output 0 would be changed to 0. The states of outputs 1-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xf; // Outputs 0-3 would be changed to 0. The states of outputs 4-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xff; // Outputs 0-7 would be changed to 0. The states of outputs 8-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xff000000; // Outputs 23-31 would be changed to 0. The states of outputs 0-21 won’t be changed
DapiDOSetBit32(handle, 0, data);

DapiDOSet1_WithTimer
Diese Funktion setzt einen Digitalausgang (ch) auf einen Wert (data - 0 oder 1) für eine bestimmte Zeit in ms.

DapiDOSet1_WithTimer



Beschreibung

Diese Funktion setzt einen Digitalausgang (ch) auf einen Wert (data – 0 oder 1) für eine bestimmte Zeit in ms.



Definition

void DapiDOSet1_WithTimer(ULONG handle, ULONG ch, ULONG data, ULONG time_ms);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des zu setzenden Ausgangs an (0 .. )
data=Gibt den Datenwert an, der geschrieben wird (0 / 1)
time_ms=Gibt die Zeit an, in der der Ausgang gesetzt wird [ms]



Return-Wert

Keiner



Bemerkung

Dieser Befehl wird von allen Ausgangsmodulen der NET-Serie, sowie von unserem RO-O8-R8 Modul unterstützt.
Dieser Befehl verliert seine Gültigkeit, sofern er mit anderen Werten überschrieben wird.
Möchte man den Befehl deaktivieren, dann muss er mit time_ms=0 überschrieben werden.



Programmierbeispiel

DapiDOSet1_WithTimer(handle, 2, 1, 1000);
//Setting channel 2 for 1000msec to 1

DapiDOSetBit32
Mit diesem Befehl können Ausgänge gezielt auf 1 geschaltet werden, ohne die Zustände der benachbarten Ausgänge zu ändern.

DapiDOSetBit32



Beschreibung

Mit diesem Befehl können Ausgänge gezielt auf 1 geschaltet werden, ohne die Zustände der benachbarten Ausgänge zu ändern.



Definition

void DapiDOSetBit32(uint handle, uint ch, uint data);



Parameter

handle = Dies ist das Handle eines geöffneten Moduls
ch = Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll
data = Gibt den Datenwert an, der geschrieben werden soll (bis zu 32 Bit)



Return-Wert

Keiner



Bemerkung

Nur die Bits mit einer Wertigkeit von 1 im data Parameter werden vom Befehl berücksichtigt.



Programmierbeispiel

data = 0x1; // Output 0 would be changed to 1. The states of outputs 1-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xf; // Outputs 0-3 would be changed to 1. The states of outputs 4-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xff; // Outputs 0-7 would be changed to 1. The states of outputs 8-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xff000000; // Outputs 23-31 would be changed to 1. The states of outputs 0-21 won’t be changed
DapiDOSetBit32(handle, 0, data);

DapiDOReadback32
Dieser Befehl liest die 32 digitalen Ausgänge zurück.

DapiDOReadback32



Beschreibung

Dieser Befehl liest die 32 digitalen Ausgänge zurück.



Definition

ULONG DapiDOReadback32(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem zurückgelesen werden soll (0, 32, 64, ..)



Return-Wert

Zustand von 32 Ausgängen.

DapiDOReadback64
Dieser Befehl liest die 64 digitalen Ausgänge zurück.

DapiDOReadback32



Beschreibung

Dieser Befehl liest die 32 digitalen Ausgänge zurück.



Definition

ULONG DapiDOReadback32(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem zurückgelesen werden soll (0, 32, 64, ..)



Return-Wert

Zustand von 32 Ausgängen.

PWM-Funktionen

DapiPWMOutReadback
Dieser Befehl liest das PWM-Verhältnis eines PWM-Kanals

DapiPWMOutReadback



Beschreibung

Dieser Befehl liest das PWM-Verhältnis eines PWM-Kanals



Definition

float DapiPWMOutReadback(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, der gelesen werden soll



Return-Wert

PWM Verhältnis des Kanals von 0% bis 100%



Programmierbeispiel

float data = DapiPWMOutReadback(handle, 0);
// Reads the pwm ratio of the first channel
float data = DapiPWMOutReadback(handle, 2);
// Reads the pwm ratio of the second channel

DapiPWMOutSet
Dieser Befehl setzt das PWM Verhältnis eines PWM-Kanals

DapiPWMOutSet



Beschreibung

Dieser Befehl setzt das PWM Verhältnis eines PWM-Kanals



Definition

void DapiPWMOutSet(ULONG handle, ULONG ch, float data);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, der gesetzt werden soll
data=PWM-Verhältnis in von 0% bis 100% in 1% Schritten
Kleinstes PWM-Verhältnis ist abhängig von der PWM-Frequenz
10Hz data muss >= 0% sein
100Hz data muss >= 2% sein
250Hz data muss >= 3% sein
1000Hz data muss >= 9% sein



Return-Wert

Keiner



Programmierbeispiel

DapiPWMOutSet(handle, 0, 50);
// Sets the pwm ratio of channel 1 to 50% (50% high, 50% low)
DapiPWMOutSet(handle, 1, 100);
// Sets the pwm ratio of channel 2 to 100% (100% high, 0% low)

DapiSpecialCommand - DAPI_SPECIAL_PWM_FREQ_SET
Dieser Befehl setzt die PWM Frequenz des Moduls

DapiSpecialCommand – DAPI_SPECIAL_PWM_FREQ_SET



Beschreibung

Dieser Befehl setzt die PWM Frequenz des Moduls



Definition

void DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_PWM, cmd, par1, par2);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
cmd=DAPI_SPECIAL_PWM_FREQ_SET
par1=channel area 0 (ch 0-15), 16 (ch 16-31) … usw.
par2=Frequenz = DAPI_PWM_FREQUENCY_10HZ, DAPI_PWM_FREQUENCY_100HZ, DAPI_PWM_FREQUENCY_250HZ oder DAPI_PWM_FREQUENCY_1000Hz



Return-Wert

Keiner



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_PWM, DAPI_SPECIAL_PWM_FREQ_SET, 0, DAPI_PWM_FREQUENCY_100HZ);
// Sets the pwm frequency of the module to 100Hz

DapiSpecialCommand - DAPI_SPECIAL_PWM_FREQ_READBACK
Dieser Befehl liest die aktuelle PWM Frequenz des Moduls

DapiSpecialCommand – DAPI_SPECIAL_PWM_FREQ_READBACK



Beschreibung

Dieser Befehl liest die aktuelle PWM Frequenz des Moduls



Definition

void DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_PWM, cmd, par1, par2);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
cmd=DAPI_SPECIAL_PWM_FREQ_READBACK
par1=0
par2=0



Return-Wert

uint = DAPI_PWM_FREQUENCY_10HZ, DAPI_PWM_FREQUENCY_100HZ, DAPI_PWM_FREQUENCY_250HZ oder DAPI_PWM_FREQUENCY_1000Hz



Programmierbeispiel

uint frequency = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_PWM, DAPI_SPECIAL_PWM_FREQ_READBACK, 0, 0);
// Reads the pwm frequency of the module

Software FIFO-Funktionen

DapiSpecialCMDSoftwareFifo
Dieser Befehl verwaltet die Steuerung des Software-FIFO bei RO-ETH-Modulen.

DapiSpecialCMDSoftwareFifo



Beschreibung

Dieser Befehl verwaltet die Steuerung des Software-FIFO bei RO-ETH-Modulen.



Definition

ULONG DapiSpecialCommand(ULONG handle, DAPI_SPECIAL_CMD_SOFTWARE_FIFO, ULONG cmd, 0, 0);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls



Software FIFO aktivieren
cmd=DAPI_SPECIAL_SOFTWARE_FIFO_ACTIVATE

Software FIFO deaktivieren
cmd=DAPI_SPECIAL_SOFTWARE_FIFO_DEACTIVATE

Software FIFO Status abfragen
cmd=DAPI_SPECIAL_SOFTWARE_FIFO_GET_STATUS



Return-Wert

cmd=DAPI_SPECIAL_SOFTWARE_FIFO_ACTIVATE
kein return Wert

cmd=DAPI_SPECIAL_SOFTWARE_FIFO_DEACTIVATE
kein return Wert

cmd=DAPI_SPECIAL_SOFTWARE_FIFO_GET_STATUS
return=0 (Software FIFO deaktiviert)
return=1 (Software FIFO aktiviert)



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SOFTWARE_FIFO, DAPI_SPECIAL_SOFTWARE_FIFO_ACTIVATE, 0, 0);
// Activates the software FIFO

status = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SOFTWARE_FIFO, DAPI_SPECIAL_SOFTWARE_FIFO_GET_STATUS, 0, 0);
// Reads the status of the software FIFO

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SOFTWARE_FIFO, DAPI_SPECIAL_SOFTWARE_FIFO_DEACTIVATE, 0, 0);
// Deactivates the software FIFO

DapiReadFifo
Dieser Befehl liest den Software-FIFO aus. Die ausgelesenen Datensätze werden nach dem Lesen aus dem Software-FIFO des Moduls gelöscht.

DapiReadFifo



Beschreibung

Dieser Befehl liest den Software-FIFO aus. Die ausgelesenen Datensätze werden nach dem Lesen aus dem Software-FIFO des Moduls gelöscht.



Definition

ULONG DapiReadFifo(ULONG handle, ULONG type, UCHAR * buffer, ULONG buffer_length);



Parameter

handle = Dies ist das Handle eines geöffneten Moduls
type = Gibt den FIFO-Typ, der gelesen werden soll
buffer = Buffer für die zu empfangenden Datensätze
buffer_length = Länge des Datensatz-Buffers



Return-Wert

Länge der ausgelesenen FIFO-Datenstätze

Aufbau eines FIFO-Datensatz (Beispiel mit 2 aktiven AD Kanälen, AD0 und AD4)

Byte Bedeutung Wert [hex] 0 RO_FIFO_ID_START 0xf0 1 FIFO-Typ
2 Zeitstempel (Bit0..Bit7)
3 Zeitstempel (Bit8..Bit15)
4 Aktive A/D-Kanäle (Bit0..Bit7) 0x11 5 Aktive A/D-Kanäle (Bit8..Bit15) 0x00 6 A/D Wert Kanal 0 (Bit0..Bit7)
7 A/D Wert Kanal 0 (Bit8..Bit15)
8 A/D Wert Kanal 4 (Bit0..Bit7)
9 A/D Wert Kanal 4 (Bit8..Bit15)
10 RO_FIFO_ID_END 0xf1

FIFO-Datenstatz = 7 Bytes ID + (2 x Anzahl aktiver A/D-Kanäle) Bytes Daten

RO_FIFO_ID_START
Signalisiert den Anfang eines neuen FIFO-Datensatzes. Die RO_FIFO_ID_START hat immer den Wert 0xf0 [hex]

FIFO Typ
Gibt den FIFO Typ an (z.B. RO_FIFO_ID_TYPE_AD16M0 für A/D-FIFO)



Zeitstempel

Gibt den 16 Bit Zeitstempel des aktuellen Datensatzes an. Zeit-Referenz ist hierbei der Zeitpunkt der Aktivierung des FIFO.
Beim Überlauf des Zeitstempels, wird dieser auf 0 zurückgesetzt.



Aktive A/D-Kanäle

Gibt einen 16 Bit Wert für die aktuell aktiven A/D-Kanäle an. Jedes Bit steht für einen Kanal (Bit0 -> AD0, Bit1 -> AD1, .. Bit15 -> AD15).
Ist das Bit gesetzt, ist der entsprechende A/D-Kanal aktiv

RO_FIFO_ID_END
Signalisiert das Ende eines FIFO-Datensatzes. Die RO_FIFO_ID_END hat immer den Wert 0xf1 [hex]



Bemerkung

Dieser Befehl wird nur von unseren Modulen der RO-ETH-Serie unterstützt.
Beachten Sie, dass der Software FIFO zuvor mit den Befehlen “DapiSpecialCMDSoftwareFifo” und “DapiSpecialCMDAD” aktiviert, bzw. initialisiert werden muss.



Programmierbeispiel

bytes_received = DapiReadFifo(handle, DAPI_FIFO_TYPE_READ_AD_FIFO, buffer, sizeof(buffer));
// Reads the Software FIFO

DapiSpecialCMDAD
Dieser Befehl verwaltet die Steuerung des Software-FIFO eines A/D-Wandlers.

DapiSpecialCMDAD



Beschreibung

Dieser Befehl verwaltet die Steuerung des Software-FIFO eines A/D-Wandlers.



Definition

ULONG DapiSpecialCommand(ULONG handle, DAPI_SPECIAL_CMD_AD, ULONG cmd, ULONG ch_range, ULONG par0);



Parameter

handle = Dies ist das Handle eines geöffneten Moduls
ch_range = Gibt die Nummer des A/D-Wandler Moduls an (siehe Beispiel bzw. Datei delib.h)



FIFO initialisieren

cmd=DAPI_SPECIAL_AD_FIFO_INIT
par0=nicht definiert

FIFO aktivieren
cmd=DAPI_SPECIAL_AD_FIFO_ACTIVATE
par0=nicht definiert

FIFO deaktivieren
cmd=DAPI_SPECIAL_AD_FIFO_DEACTIVATE
par0=nicht definiert

FIFO Interval setzen
cmd=DAPI_SPECIAL_AD_FIFO_SET_INTERVAL_MS
par0=Intervall [msec]

FIFO für einen A/D-Wandler Kanal setzen
cmd=DAPI_SPECIAL_AD_FIFO_SET_CHANNEL
par0=16 Bit Wert für A/D-Kanäle, die in den FIFO geschrieben werden. Jedes Bit steht für einen Kanal (Bit0 -> AD0, Bit1 -> AD1, .. Bit15 -> AD15).
Ist das Bit gesetzt, ist der entsprechende A/D-Kanal aktiv.

FIFO Status abfragen
cmd=DAPI_SPECIAL_AD_FIFO_GET_STATUS
par0=nicht definiert



Return-Wert

cmd=DAPI_SPECIAL_AD_FIFO_INIT
kein return Wert

cmd=DAPI_SPECIAL_AD_FIFO_ACTIVATE
kein return Wert

cmd=DAPI_SPECIAL_AD_FIFO_DEACTIVATE
kein return Wert

cmd=DAPI_SPECIAL_AD_FIFO_SET_INTERVAL_MS
kein return Wert

cmd=DAPI_SPECIAL_AD_FIFO_SET_CHANNEL
kein return Wert

cmd=DAPI_SPECIAL_AD_FIFO_GET_STATUS
return=aktueller FIFO-Status

Wert [hex] Bedeutung Erklärung 0x80 RO_FIFO_STATUS_MASK_MEASURE_ENABLED FIFO ist aktiv 0x40 RO_FIFO_STATUS_MASK_TEST_DATA
0x20 RO_FIFO_STATUS_MASK_OVERFLOW FIFO Buffer ist voll 0x10 RO_FIFO_STATUS_MASK_UNDERRUN
0x08 RO_FIFO_STATUS_FULL_256_BYTE 256 Byte Daten vorhanden 0x04 RO_FIFO_STATUS_FULL_64_BYTE 64 Byte Daten vorhanden 0x02 RO_FIFO_STATUS_FULL_16_BYTE 16 Byte Daten vorhanden 0x01 RO_FIFO_STATUS_FULL_1_BYTE 1 Byte Daten vorhanden



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_AD, DAPI_SPECIAL_AD_FIFO_DEACTIVATE, DAPI_SPECIAL_AD_CH0_CH15, 0);
// deactivates the current AD-FIFO recording for AD module0 (channel 0 to 15)

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_AD, DAPI_SPECIAL_AD_FIFO_INIT, DAPI_SPECIAL_AD_CH0_CH15, 0);
// initialze a new AD-FIFO recording for AD module 0 (channel 0 to 15)

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_AD, DAPI_SPECIAL_AD_FIFO_SET_INTERVAL_MS, DAPI_SPECIAL_AD_CH0_CH15, 100);
// set the AD-FIFO interval for recording to 100ms fir AD module 0 (channel 0 to 15)

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_AD, DAPI_SPECIAL_AD_FIFO_SET_CHANNEL, DAPI_SPECIAL_AD_CH0_CH15, 0x1051);
// set the A/D channels which should be recorded for AD module 0 (channel 0 to 15)
// 0x1051 [hex] = 0001 0000 0101 0001 [bin]
// the following channels will be recorded: AD0, AD4, AD6 and AD12

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_AD, DAPI_SPECIAL_AD_FIFO_ACTIVATE, DAPI_SPECIAL_AD_CH0_CH15, 0);
// starts / activates the recording

status = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_AD, DAPI_SPECIAL_AD_FIFO_GET_STATUS, DAPI_SPECIAL_AD_CH0_CH15, 0);
// get the current AD-FIFO status



Blockschaltbild RO-M16

Anschlussbeispiel RO-PWM16

Schraubenloses Steckverbindersystem

Die kundenseitige Anschlussverdrahtung der Ein- und Ausgänge erfolgt über schraubenlose, steckbare Klemmleisten. Der Leiteranschluss erfolgt durch ein sog. Betätigungswerkzeug.
Eine Verriegelungs- und Auswerfmechanik erleichtert das Stecken und Entfernen der kompletten Klemmleiste.



Handhabung

Schritt 1

Betätigungswerkzeug dem Lieferumfang entnehmen.

Schritt 2

Betätigungswerkzeug in Leiteranschlussrichtung kräftig in die seitliche Öffnung stecken.

Schritt 3

Den abisolierten Leiter nun in den geöffneten Klemmkontakt stecken.

Schritt 4

Betätigungswerkzeug wieder heraus ziehen.

Schritt 5

Ordnungsgemäßen Anschluss des Leiters überprüfen. Dieser sollte sich nun nicht mehr ohne Weiteres herausziehen lassen.

Manual

Handbuch RO-Serie
Hardware- und Software-Beschreibung
Download
  • Beschreibung der Steuer-/Regelungstechnik-Module
  • Konfiguration der unterschiedlichen Modul-Schnittstellen
  • Softwareinstallation der DELIB-Treiber-Bibliothek

DELIB Treiberbibliothek

Manual der DELIB Treiberbibliothek
Dokumentation aller Befehle für die Treiberbibliothek
Download
  • Windows 10, 8, Vista, 7, XP, 2000 und Linux
  • Modul open/close Funktionen
  • Digitale Eingänge: Lesen von 1 / 8 / 16 / 32 / 64 bit
  • Digitale Ausgänge: Schreiben von 1 / 8 / 16 / 32 / 64 bit
  • A/D Lesen: read, read_volt, read_mA, set A/D mode
  • D/A schreiben: write, write_volt, write_mA, set D/A mode
DELIB (32-Bit)Treiberbibliothek für Windows
Für Windows 10, Windows 7, Windows 8, Vista, XP und 2000
Download

Installationsdatei für die 32-Bit Version der DELIB Treiberbibliothek.

Die folgenden Betriebssysteme sind kompatibel:
32-Bit

  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2012
  • Windows Server 2008
  • Windows Vista
  • Windows XP
  • Windows Server 2003
  • Windows 2000

64-Bit

  • Windows 10 x64
  • Windows 7 x64
  • Windows 8 x64
  • Windows Server 2012 x64
  • Windows Server 2008 x64
  • Windows Vista x64
  • Windows XP x64
  • Windows Server 2003 x64

Achtung:

Mit dieser Version der Treiberbibliothek können nur 32-Bit Anwendungen erstellt werden, die dann auf 32- und 64-Bit Systemen ausgeführt werden können.

DELIB (64-Bit)Treiberbibliothek für Windows
Für Windows 10, Windows 7, Windows 8, Vista, XP und 2000
Download

Installationsdatei für die 64-Bit Version der DELIB Treiberbibliothek.

Die folgenden Betriebssysteme sind kompatibel:
64-Bit

  • Windows 10 x64
  • Windows 7 x64
  • Windows 8 x64
  • Windows Server 2012 x64
  • Windows Server 2008 x64
  • Windows Vista x64
  • Windows XP x64
  • Windows Server 2003 x64
DELIB Treiberbibliothek für Linux (32/64-Bit)
Für 32/64-Bit Linux-Distributionen ab Kernel 2.6.x
Download

DELIB Treiberbibliothek für Linux-Distributionen (32/64-Bit) ab Kernel 2.6.x

Dieses Treiberpaket beinhaltet folgende Komponenten

  • DELIB USB Treiber
  • DELIB Ethernet Treiber
  • DELIB CLI

DELIB USB Treiber

Unterstützung für folgende Produkte:

  • NET-Serie (über USB Schnittstelle)
  • RO-USB-Serie
  • BS-USB-Serie
  • USB-Mini-Sticks
  • USB-Watchdog
  • USB-OPTION-8 / USB-RELAIS-8
  • USB-TTL-32 / USB-TTL-64

Hinweis:

Mit der Standard Ausführung des USB Treibers können mehrere USB Produkte mit unterschiedlichen Modul-IDs (z.B. ein RO-USB und ein USB-OPTOIN-8) angesprochen werden. Hierbei ist keine weitere Treiberinstallation erforderlich.

Wenn mehrere USB Produkte mit gleicher Modul-ID (z.B. ein USB-OPTOIN-8 und ein USB-RELAIS-8) angesprochen werden sollen, muss zusätzlich der Linux FTDI-Treiber installiert sein. Den FTDI-Treiber finden Sie unter http://www.ftdichip.com.

DELIB Ethernet Treiber

Unterstützung für folgende Produkte:

  • NET-Serie (über Ethernet Schnittstelle)
  • RO-ETH-Serie
  • RO-ETH/LC-Serie
  • BS-ETH-Serie
  • ETH-OPTION-8 / ETH-RELAIS-8
  • ETH-TTL-64

DELIB CLI

Mit dem DELIB CLI (Command Line Interface) für Linux können alle Befehle für digitale und analoge I/Os direkt über die Kommando-Zeile gesetzt werden

DELIB-Samples Installationspaket (ca. 10 MB)
Beispielprogramme für verschiedene Programmiersprachen (Im DELIB Setup enthalten)
Download
  • C (Microsoft Visual C++ 6.0, Borland C)
  • C++ (Microsoft Visual C++ 6.0)
  • C# (Microsoft Visual C# 2008 bis 2015)
  • Delphi (Borland Delphi 7)
  • VB (Microsoft Visual Basic 6.0)
  • VB.NET (Microsoft Visual Basic 2008 bis 2015)
  • Java (Java Native Interface)
  • Java.dll (Ethernet-Protokoll für Ethernet-Produkte)
Handbuch Protokolle & Registerbelegung
Übertragungsprotokolle und Registerbelegung
Download

Beschreibt den Aufbau unseres Ethernet-/Seriell- und CAN-Protokolls.
Beinhaltet auch eine Übersicht der Register für den Zugriff auf Ein-/Ausgänge und Zusatzfunktionen eines Produktes.


Download

Hardware-Updates (Firmware)
Flash Files für den DT-Flasher
Download

Die Flash Files können auch direkt im DT-Flasher heruntergeladen werden.

Dieses Paket enthält Firmware Dateien für die folgenden Produkte:



STARTER-Serie:

  • USB-MINI-Sticks
  • USB-8-er Opto/Relais
  • Ethernet 8-er Opto/Relais
  • USB-TTL I/O
  • Ethernet-TTL I/O

BS-Serie:

  • BS-CAN Module
  • BS-ETH Module
  • BS-USB Module
  • BS-SER Module

RO-Serie Interfaces:

  • RO-USB
  • RO-SER
  • RO-ETH
  • RO-ETH/LC
  • RO-CAN

RO-Serie I/Os:

  • AD / DA Module
  • CNT8 / CNT-IGR
  • O8-R8 Zeitmodul
  • PT100
  • Stepper2

Entwicklungszubehör

  • USB Controller 8
  • USB Watchdog Stick

DEDITEC Treiber CD

DEDITEC Treiber CD mit vielen hilfreichen Tools und Handbüchern zur Inbetriebnahme Ihrer DEDITEC Produkte.

  • DELIB Treiberbibliothek für Windows
  • Test- und Konfigurationssoftware
  • Handbücher
  • Datenblätter
  • Beispielprogramme für C++, C#, VB, VB.Net, Delphi, LabVIEW

2 poliger Steckverbinder

Ermöglicht den Anschluss der Spannungsversorgung an das DEDITEC Modul.

  • Typ: Phoenix Contact 1783287
  • 100 % fehlsteckgeschützt
  • Für alle Leiterarten von 0,2mm² bis 2,5mm²

10 poliger Steckverbinder

Wird benötigt zum Anschluss Ihrer Anwendung an das DEDITEC Modul.

  • Typ: Wago Kontakttechnik 713-1105/037-000
  • Steckbare Federleiste mit Verriegelungsmechanik
  • 100 % fehlsteckgeschützt
  • 1-Leiter Anschluss für alle Leiterarten bis 1,5mm²





Betätigungswerkzeug für Wago Steckverbinder

Dient zum Öffnen und Schließen der Klemmkontake an den Wago Steckverbindern.
  • Typ: Wago Kontakttechnik 734-231

USB Kabel

  • Typ: Stecker A auf Stecker B
  • Länge: 1,8m

DSUB-9 Verlängerungskabel 1,8m

DSUB-9 Verlängerungskabel. Buchse auf Stecker. 1,8 Meter

USB-Watchdog-Stick mit 2 Relais für Schaltvorgänge

Dieser USB-WATCHDOG-STICK überwacht Ihren Steuerungs PC oder Server und kann im Falle eines Programmabsturzes selbstständig einen Reset der Hardware durchführen. Integrieren Sie einfach die Funktion des Watchdog Sticks in Ihre Applikation. Sobald eine Zeitüberschreitung auftritt und der Watchdog Stick nicht mehr periodisch zurückgesetzt wird, werden die beiden Relaisausgänge durchgeschaltet. Mit einer entsprechenden Anschlussverkabelung könnte bspw. der PC-Reset betätigt werden, ein externes SMS-Modem kann Warnungen versenden oder eine angeschlossene Sirene signalisiert einen Alarm. Mit Hilfe unseres kostenlosen Konfigurationstools können Sie definieren, auf welche Art und Weise die Relais im Fehlerfall schalten sollen.

  • USB 2.0 / USB 1.1 Interface
  • Watchdog Funktion
  • Überwachung Ihres Steuer PCs oder Servers
  • Timeoutzeiten von 10ms bis 10h einstellbar
  • Windows Watchdog API
  • 2 Schließer Relais (NO)
  • Anschlusskabel mit DSUB9 Buchse (ca. 1,8m)

Netzteil 24V/2A für Hutschienenmontage

Das DR-4524 von Mean Well ist ein 48W Netzteil zur Hutschienenmontage für industrielle Anwendungen. Es bietet Schutz vor Kurzschluss, Überlast, Überspannung und Überhitzung.

  • Eingangsspannungsbereich: 85V.. 264V AC / 120V DC .. 370V DC
  • Ausgangsspannung: 24V DC
  • Ausgangsstrom: 2A
  • Nennleistung: 48W

Hutschiene

Hutschiene zur Montage unserer Steuer/Regeltechnik-Module.

  • Hutschiene nach DIN EN 50022
  • Typ: Phoenix Contact / 1208131
  • Abmessungen in mm: 450 x 35 x 7,5 (L x B x H)

2 poliger Steckverbinder

Ermöglicht den Anschluss der Spannungsversorgung an das DEDITEC Modul.

  • Typ: Phoenix Contact 1783287
  • 100 % fehlsteckgeschützt
  • Für alle Leiterarten von 0,2mm² bis 2,5mm²

10 poliger Steckverbinder

Wird benötigt zum Anschluss Ihrer Anwendung an das DEDITEC Modul.

  • Typ: Wago Kontakttechnik 713-1105/037-000
  • Steckbare Federleiste mit Verriegelungsmechanik
  • 100 % fehlsteckgeschützt
  • 1-Leiter Anschluss für alle Leiterarten bis 1,5mm²





Betätigungswerkzeug für Wago Steckverbinder

Dient zum Öffnen und Schließen der Klemmkontake an den Wago Steckverbindern.
  • Typ: Wago Kontakttechnik 734-231

Bewertungen

Es gibt noch keine Bewertungen.

Schreibe die erste Bewertung für „16/32/64 * digitale 24V PWM-Ausgänge über RS-232/RS-485 – Interface schalten“

Deine E-Mail-Adresse wird nicht veröffentlicht. Erforderliche Felder sind mit * markiert.
