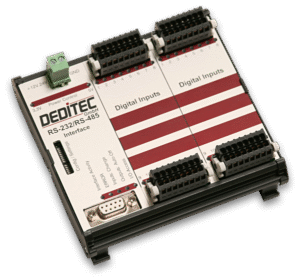

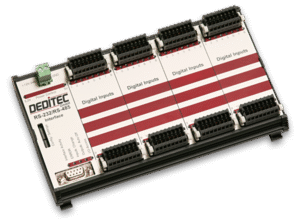

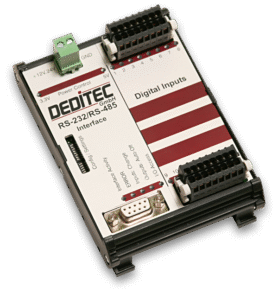

RO-SER 16/32/64 * Optokoppler-Eingänge über RS-232/RS-485 abfragen

0 Kundenbewertungen

ab € 633,68

inkl. MwSt. plus Versandkosten

Desined-in-Germany

UNSER VERSPRECHEN AN SIE:

Erfahren Sie mehr


Unsere Vorteile

Neues Feature!

Erweiterter Eingangsfilter für Digital-IN / Timeout-Schutz-Funktion für Digital-Out.
Weitere Informationen dazu finden Sie unter den Reitern Beschreibung und Technische Daten!

Verfügbarkeit: Auf Lager SKU: RO-SER-O16-64 Kategorie:

Das RO-SER-O16-64 Modul ist in Varianten mit 32 oder 64 Optokoppler-Eingängen verfügbar. Als Schnittstellen stehen die seriellen Standards RS-232 oder RS-485 zur Auswahl. Zusätzlich kann aber auch der vorhandene USB 2.0 Anschluss genutzt werden.



  • RS-232/RS-485-Interface mit galvanischer Trennung
  • Offenes RS-232/485 Protokoll, Klartextmodus
  • USB 2.0 Interface mit bis zu 480 Mbit
  • 32/64 Digitale Eingänge: 15V – 30V AC/DC (optional 5V – 15V)
  • 16 Bit Zähler je Kanal (bis 100Hz)
  • LED-Zustandsanzeige je Eingangskanal

Digitale Eingänge

Mit unseren Optokoppler Eingängen lassen sich digitale Signalzustände innerhalb eines Spannungsbereiches von 5V bis 30V AC oder DC erfassen. Ein- und Ausgangsstromkreis sind bis zu 2,5kV galvanisch voneinander getrennt.



Digital-In Eingangsfilter

Bei unseren Digital-In-Modulen kann ein Eingangsfilter in einem Zeit­in­ter­vall von 1ms…255ms zum filtern von Störimpulsen eingestellt werden.

So können auch AC-Signale sauber detektiert werden.



Zähler

Jeder Eingang verfügt über einen 16 Bit-Zähler. Hiermit können also bis zu 65535 Impulse gezählt werden. Beim Überschreiten des maximalen Zählerstandes beginnt der Zählvorgang wieder bei null. Mittels Software-Befehl kann der aktuelle Stand aller Eingangszähler gleichzeitig aus dem Modul gelesen werden.



Erfassen von Zustandsänderungen

Zustandsänderungen die zwischen den Auslesezyklen stattfinden, werden durch interne Flip-Flops sicher erfasst und können separat per Software ausgelesen werden. Zusätzlich wird solch ein Ereignis durch eine Status LED signalisiert. Das Zurücksetzen erfolgt automatisch nach dem Auslesen der Flip-Flops.

LEDs

Jeder digitale Ein- und Ausgang verfügt über eine separate LED, die bei aktivem Signalzustand aufleuchtet. Desweiteren lassen sich u.a. der Zustand der Betriebsspannung, die Kommunikation mit dem Interface, Fehlerereignisse oder das Auftreten eines Timeouts anzeigen.

Steckverbinder

Als Steckverbinder kommt ein schraubenloses System des Herstellers WAGO Kontakttechnik zum Einsatz. Die 1-Leiter Federleisten sind 100% fehlsteckgeschützt und verfügen über eine Auswerf und Verriegelungsmechanik. Es lassen sich alle Leiterarten bis 1,5mm² anschließen.

Software und Ansteuerung für Programmierer

Durch unsere mitgelieferte DELIB Treiberbibliothek ist ein einfaches Ansprechen des Produkts über unsere API möglich.



Wir bieten Support für folgende Programmiersprachen:

  • C
  • C++
  • C#
  • VB
  • VBA
  • VB.Net
  • Java
  • Delphi
  • LabVIEW

Wir bieten Support für folgende Betriebssysteme:

  • Windows 11/10 (32bit/64bit)
  • Windows 8/8.1 (32bit/64bit)
  • Windows 7 (32bit/64bit)
  • Windows Vista (32bit/64bit)
  • Windows XP (32bit/64bit)
  • Windows Server 2003 (32bit/64bit)
  • Windows 2000
  • Linux

Entsprechende Programmierbeispiele finden Sie bei den Produkten im Bereich „Software“ oder sind als Lieferumfang auf der Treiber CD enthalten.

Allgemein
Spannungsversorgung über externes Netzteil + 12V bis +24V DC (über zweipolige steckbare Schraubklemme)
LEDs • Betriebsspannung
• Interface-Aktivität
• ERROR
• Eingangszustandsänderung (nur bei digitalen Eingängen)
• Timout Abschaltung
• I/O Zugriff
• Je eine LED pro Eingang
Steckverbinder • Typ: Wago Kontakttechnik 713-1108/037-000
• Steckbare 16 polige Federleiste mit Verriegelungsmechanik
• 100 % fehlsteckgeschützt
• 1-Leiter Anschluss für alle Leiterarten bis 1,5mm²
Hutschienenaufnahme TS 35
Betriebstemperatur +10°C .. +50°C
Abmessungen bei 32 Eingängen 122mm x 126 mm x 51,5 mm (HxBxT)
Abmessungen bei 64 Eingängen 122mm x 208 mm x 51,5 mm (HxBxT)

RS-232 / RS-485 – Interface
Interface
 • RS-232/RS-485
• Baudrate: 300 – 115.200 Baud
• Galvanische Trennung bis 500 V
• Anschluss über 9 pol. D-Sub Buchse
DIP Schalter • Aktivieren einer Grundkonfiguration (Vorzugsmodus mit 115kBd, Modul Adresse = 0)
• Aktivieren der Konfiguration via DIP-Schalter
• Aktivieren des Text Modus
• Einstellen der Baudrate

USB-Interface
USB-Interface
 • Anschluss: Typ B
• USB 2.0 / USB 1.1 Interface mit bis zu 480Mbit

Digitale Eingänge
Optokoppler Eingänge • 15V bis 30V DC/AC Signalspannung (optional 5V – 15V DC/AC)
• Galvanische Trennung zwischen Ein- und Ausgangsstromkreis : bis 2,5kV AC für 1 Minute
• Maximaler Eingangsstrom: 14mA
Eingangsfilter • Standardwert 0ms
• Wertebereich 0 (off),  1(ms)…255(ms)
Eingangszähler • 16 Bit Zähler pro Kanal
• Maximal mögliche Zählvorgänge: 65535 / Kanal
• Nach Speicherüberlauf Reset auf Null
• Interne Zähllogik bis 100Hz
• Programmierbarer Filter für Eingangskanäle (Flip-Flop und Counter):
• Mindest low bzw. high Impulsdauer: 5ms…255ms
Eingangszustandmerker (Flip-Flops) • Erkennt einen Wechsel von Low auf High und High auf Low Pegel
• Erfasst die Eingangszustandsänderung zwischen zwei Auslesevorgängen
• Eingangszustandmerker wird beim Auslesen resettet

Zusätzliche Informationen

Gewicht n. v.
Anzahl digitaler Eingänge

, ,







Übersichtsbild des ICT-Tool mit allen Funktionen. Diese werden in den folgenden Kapiteln genauer beschrieben


Allgemeine Informationen zum ICT-Tool

Um Ihnen die Inbetriebnahme unserer Produkte so leicht und überschaubar wie möglich zu gestalten, haben wir das neue ICT-Tool entwickelt.
Dieses Tool vereint alle wichtigen Funktionen unserer alten Programme, wie zum Beispiel die des Configuration Utilitys, Modul Demo und des DT-Flasher in einem.
Mit dem ICT-Tool können Sie unsere Produkte jetzt ganz einfach Konfigurieren, Testen, Diagnostizieren, Flashen und Debuggen.
In den folgenden Kapitel, würden wir Ihnen unsere neue All-In-One-Software gerne genauer vorstellen.

Modulauswahl

Hier können Sie Ihre Module mit einem Klick auf das „+“ Symbol ins ICT-Tool einbinden, um diese anschließend konfigurieren oder testen zu können.

 ICT-Tool Modulauswahl. Darstellung des ICT-Tool bei Programmstart

Startbildschirm

Hier finden Sie einige wichtige Information zu Ihrem ausgewählten Modul.
Zudem können Sie sich hier das Handbuch des Modules als PDF oder HTML-Version anzeigen lassen.
Unter „Show module IDs“ können Sie alle verfügbaren Module IDs aufrufen. Diese ID wird benötigt, um unsere Produkte in Ihre Software-Projekte einzubinden.

 ICT-Tool Modulinfo. Darstellung des ICT-Tool bei geöffnetem Modul

ICT Treeview

Im Treeview auf der linken Seite des Programmfensters, sehen Sie die jeweiligen Formen, die von Ihrem Modul unterstützt werden.
Mit einem Klick können Sie sich diese Form dann im rechten Teil des Programmes anzeigen lassen und mögliche Konfigurationen oder Tests durchführen.

 ICT-Tool Treeview. Darstellung des ICT-Tool, Erklärung zum Aufbau

Konfiguration

Konfiguration der Seriellen-Module

Unsere seriellen Module der RO-Serie und der NET-Serie beherrschen die Standards RS-232 und auch RS-485. Im Auslieferungszustand sind die Module stets für den RS-232 Betrieb ausgelegt, können aber durch Ändern von Jumperpositionen auf dem Modul, auf RS-485 umkonfiguriert werden. Weitere Infos hierzu finden Sie im Handbuch des jeweiligen Produktes.



Einstellen der RS-232 / RS-485 Parameter via DIP Schalter

Mit Hilfe von DIP Schaltern lassen sich u.a. folgende Parameter einstellen:

  • Moduladresse (nur bei RS-485)
  • Baudrate
  • Vorzugsmodus (115k Baud, Moduladresse = deaktiviert, Echo = Off)
  • Text Modus / Register Modus

Einstellungen der seriellen Konfiguration via ICT-Tool

Folgende Parameter lassen sich einstellen:

  • Vorzugsmodus (115k Baud, Moduladresse = deaktiviert, Echo = Off)
  • Baudrate
  • Moduladresse (nur bei RS-485)
  • Echo aktiv an/aus
  • Text Modus / Register Modus
 ICT-Tool Seriell Config

Nähere Details zur Ansteuerung sowie einige Programmierbeispiele, finden Sie im Bereich Programmierung.

Verwaltungsfunktionen

DEDITEC ICON
DapiOpenModule
Diese Funktion öffnet ein bestimmtes Modul.

DapiOpenModule

Beschreibung

Diese Funktion öffnet ein bestimmtes Modul



Definition

ULONG DapiOpenModule(ULONG moduleID, ULONG nr);



Parameter

moduleID=Gibt das Modul an, welches geöffnet werden soll (siehe delib.h)
nr=Gibt an, welches (bei mehreren Modulen) geöffnet werden soll.
nr=0 -> 1. Modul
nr=1 -> 2. Modul



Return-Wert

handle=Entsprechender Handle für das Modul
handle=0 -> Modul wurde nicht gefunden



Bemerkung

Der von dieser Funktion zurückgegebe Handle wird zur Identifikation des Moduls für alle anderen Funktionen benötigt.



Programmierbeispiel

// USB-Modul öffnen
handle = DapiOpenModule(RO_USB1, 0);
printf(„handle = %x\n“, handle);
if (handle==0)
{
// USB Modul wurde nicht gefunden
printf(„Modul konnte nicht geöffnet werden\n“);
return;
}

DapiCloseModule
Dieser Befehl schliesst ein geöffnetes Modul.

DapiCloseModule

Beschreibung

Dieser Befehl schliesst ein geöffnetes Modul.



Definition

ULONG DapiCloseModule(ULONG handle);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls



Return-Wert

Keiner



Programmierbeispiel

// Modul schliessen
DapiCloseModule(handle);

DapiGetLastError
Diese Funktion liefert den letzten erfassten Fehler. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastError() den "alten" Fehler zurückgibt. Sollen mehrere Module verwendet werden, empfielt sich die Verwendung von DapiGetLastErrorByHandle().

DapiGetLastError



Beschreibung

Diese Funktion liefert den letzten erfassten Fehler. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastError() den „alten“ Fehler zurückgibt.
Sollen mehrere Module verwendet werden, empfielt sich die Verwendung von DapiGetLastErrorByHandle().



Definition

ULONG DapiGetLastError(void);



Parameter

Keine



Return-Wert

Fehler Code
0=kein Fehler. (siehe delib_error_codes.h)



Programmierbeispiel

BOOL IsError()
{
unsigned char msg[500];
unsigned long error_code = DapiGetLastError();

if (error_code != DAPI_ERR_NONE)
{
DapiGetLastErrorText((unsigned char*) msg, sizeof(msg));
printf(„Error Code = 0x%x * Message = %s\n“, error_code, msg);

DapiClearLastError();

return TRUE;
}

return FALSE;
}

DapiGetLastErrorByHandle
Diese Funktion liefert den letzten erfassten Fehler eines bestimmten Moduls (handle). Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastErrorByHandle() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorByHandle() den "alten" Fehler zurückgibt.

DapiGetLastErrorByHandle



Beschreibung

Diese Funktion liefert den letzten erfassten Fehler eines bestimmten Moduls (handle). Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastErrorByHandle() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorByHandle() den „alten“ Fehler zurückgibt.



Definition

ULONG DapiGetLastErrorByHandle(ULONG handle);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls



Return-Wert

Fehler Code
0=kein Fehler. (siehe delib_error_codes.h)



Programmierbeispiel

BOOL IsError(ULONG handle)
{
unsigned long error_code = DapiGetLastErrorByHandle(handle);

if (error_code != DAPI_ERR_NONE)
{
printf(„Error detected on handle 0x%x – Error Code = 0x%x\n“, handle, error_code);

DapiClearLastErrorByHandle(handle);

return TRUE;
}

return FALSE;
}

DapiGetLastErrorText
Diese Funktion liest den Text des letzten erfassten Fehlers. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorText() den "alten" Fehler zurückgibt.

DapiGetLastErrorText



Beschreibung

Diese Funktion liest den Text des letzten erfassten Fehlers. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorText() den „alten“ Fehler zurückgibt.



Definition

ULONG DapiGetLastErrorText(unsigned char * msg, unsigned long msg_length);



Parameter

msg = Buffer für den zu empfangenden Text
msg_length = Länge des Text Buffers



Programmierbeispiel

BOOL IsError()
{
unsigned char msg[500];
unsigned long error_code = DapiGetLastError();

if (error_code != DAPI_ERR_NONE)
{
DapiGetLastErrorText((unsigned char*) msg, sizeof(msg));
printf(„Error Code = 0x%x * Message = %s\n“, error_code, msg);

DapiClearLastError();

return TRUE;
}

return FALSE;
}

DapiClearLastError
Diese Funktion löscht den letzten Fehler, der mit DapiGetLastError() erfasst wurde.

DapiClearLastError

Beschreibung

Diese Funktion löscht den letzten mit DapiGetLastError() registrierten Fehler.



Definition

void DapiGetLastError(void);



Parameter

Keine



Return Wert

Keine



Beispiel-Programm

BOOL IsError()
{
unsigned char msg[500];
unsigned long error_code = DapiGetLastError();

if (error_code != DAPI_ERR_NONE)
{
DapiGetLastErrorText((unsigned char*) msg, sizeof(msg));
printf(„Error Code = 0x%x * Message = %s\n“, error_code, msg);

DapiClearLastError();

return TRUE;
}

return FALSE;
}

DapiClearLastErrorByHandle
Diese Funktion löscht den letzten Fehler eines bestimmten Moduls (handle), der mit DapiGetLastErrorByHandle() erfasst wurde.

DapiClearLastErrorByHandle



Beschreibung

Diese Funktion löscht den letzten Fehler eines bestimmten Moduls (Handle), der mit DapiGetLastErrorByHandle() registriert wurde.



Definition

void DapiClearLastErrorByHandle(ULONG handle);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls.



Return Wert

Keine



Beispiel-Programm

BOOL IsError(ULONG handle)
{
unsigned long error_code = DapiGetLastErrorByHandle(handle);

if (error_code != DAPI_ERR_NONE)
{
printf(„Error detected on handle 0x%x – Error Code = 0x%x\n“, handle, error_code);

DapiClearLastErrorByHandle(handle);

return TRUE;
}

return FALSE;
}

DapiGetDELIBVersion
Diese Funktion gibt die installierte DELIB-Version zurück.

DapiGetDELIBVersion



Beschreibung

Diese Funktion gibt die installierte DELIB-Version zurück.



Definition

ULONG DapiGetDELIBVersion(ULONG mode, ULONG par);



Parameter

mode=Modus, mit dem die Version ausgelesen wird (muss immer 0 sein).
par=Dieser Parameter ist nicht definiert (muss immer 0 sein).



Return-Wert

version=Versionsnummer der installierten DELIB-Version [hex]



Programmierbeispiel

version = DapiGetDELIBVersion(0, 0);
//Bei installierter Version 1.32 ist version = 132(hex)

DapiOpenModuleEx
Diese Funktion öffnet gezielt ein Modul mit Ethernet-Schnittstelle. Dabei können die Parameter IP-Adresse, Portnummer und die Dauer des Timeouts bestimmt werden. Das Öffnen des Moduls geschieht dabei unabhängig von den im DELIB Configuration Utility getroffenen Einstellungen.

DapiOpenModuleEx



Beschreibung

Diese Funktion öffnet gezielt ein Modul mit Ethernet-Schnittstelle. Dabei können die Parameter IP-Adresse, Portnummer und die Dauer des Timeouts bestimmt werden.



Definition

ULONG DapiOpenModuleEx(ULONG moduleID, ULONG nr, unsigned char* exbuffer, 0);



Parameter

moduleID = Gibt das Modul an, welches geöffnet werden soll (siehe delib.h)
nr = Gibt an, welches (bei mehreren Modulen) geöffnet werden soll.
nr = 0 -> 1. Modul
nr = 1 -> 2. Modul
exbuffer = Buffer für IP-Adresse, Portnummer und Dauer des Timeouts



Return-Wert

handle = Entsprechender Handle für das Modul
handle = 0 -> Modul wurde nicht gefunden



Bemerkung

Der von dieser Funktion zurückgegebene Handle wird zur Identifikation des Moduls für alle anderen Funktionen benötigt.
Dieser Befehl wird von allen Modulen mit Ethernet-Schnittstelle unterstützt.



Programmierbeispiel

// Open ETH-Module with parameter

DAPI_OPENMODULEEX_STRUCT open_buffer;

strcpy((char*) open_buffer.address, „192.168.1.10“);
open_buffer.portno = 0;
open_buffer.timeout = 5000;

handle = DapiOpenModuleEx(RO_ETH, 0, (unsigned char*) &open_buffer, 0);
printf(„Module handle = %x\n“, handle);

Digitale Eingabe-Funktionen

DEDITEC ICON
DapiDIGet1
Dieser Befehl liest einen einzelnen digitalen Eingang

DapiDIGet1



Beschreibung

Dieser Befehl liest einen einzelnen digitalen Eingang.



Definition

ULONG DapiDIGet1(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, der gelesen werden soll (0, 1, 2, 3, .. )



Return-Wert

Zustand des Eingangs (0/1)



Anforderungen

Die folgenden SW-Feature-Bits müssen vom Modul unterstützt werden:

DAPI_SW_FEATURE_BIT_CFG_DI

Die Folgenden Bedingungen für die Übergabeparameter müssen eingehalten werden:

maxCh = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_GET_MODULE_CONFIG, DAPI_SPECIAL_GET_MODULE_CONFIG_PAR_DI, 0, 0);
maxCh > ch

DapiDIGet8
Dieser Befehl liest gleichzeitig 8 digitale Eingänge

DapiDIGet8



Beschreibung

Dieser Befehl liest gleichzeitig 8 digitale Eingänge.



Definition

ULONG DapiDIGet8(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, ab dem gelesen werden soll (0, 8, 16, 24, .. )



Return-Wert

Zustand der gelesen Eingänge



Anforderungen

Die folgenden SW-Feature-Bits müssen vom Modul unterstützt werden:

DAPI_SW_FEATURE_BIT_CFG_DI

Die Folgenden Bedingungen für die Übergabeparameter müssen eingehalten werden:

maxCh = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_GET_MODULE_CONFIG, DAPI_SPECIAL_GET_MODULE_CONFIG_PAR_DI, 0, 0);
maxCh > ch ch must be 0, 8, 16, …

DapiDIGet16
Dieser Befehl liest gleichzeitig 16 digitale Eingänge

DapiDIGet16



Beschreibung

Dieser Befehl liest gleichzeitig 16 digitale Eingänge.



Definition

ULONG DapiDIGet16(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, ab dem gelesen werden soll (0, 16, 32, …)



Return-Wert

Zustand der gelesen Eingänge



Anforderungen

Die folgenden SW-Feature-Bits müssen vom Modul unterstützt werden:

DAPI_SW_FEATURE_BIT_CFG_DI

Die Folgenden Bedingungen für die Übergabeparameter müssen eingehalten werden:

maxCh = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_GET_MODULE_CONFIG, DAPI_SPECIAL_GET_MODULE_CONFIG_PAR_DI, 0, 0);
maxCh > ch ch must be 0, 16, 32, …

DapiDIGet32
Dieser Befehl liest gleichzeitig 32 digitale Eingänge

DapiDIGet32



Beschreibung

Dieser Befehl liest gleichzeitig 32 digitale Eingänge.



Definition

ULONG DapiDIGet32(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, ab dem gelesen werden soll (0, 32, 64, ..)

Return-Wert

Zustand der gelesen Eingänge



Anforderungen

Die folgenden SW-Feature-Bits müssen vom Modul unterstützt werden:

DAPI_SW_FEATURE_BIT_CFG_DI

Die Folgenden Bedingungen für die Übergabeparameter müssen eingehalten werden:

maxCh = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_GET_MODULE_CONFIG, DAPI_SPECIAL_GET_MODULE_CONFIG_PAR_DI, 0, 0);
maxCh > ch ch must be 0, 32, 64, …



Programmierbeispiel

unsigned long data;
// —————————————————-
// Einen Wert von den Eingängen lesen (Eingang 1-31)
data = (unsigned long) DapiDIGet32(handle, 0);
// Chan Start = 0
printf(„Eingang 0-31 : 0x%x\n“, data);
printf(„Taste für weiter\n“);
getch();
// —————————————————-
// Einen Wert von den Eingängen lesen (Eingang 32-64)
data = (unsigned long) DapiDIGet32(handle, 32);
// Chan Start = 32
printf(„Eingang 32-64 : 0x%x\n“, data);
printf(„Taste für weiter\n“);
getch();

DapiDIGet64
Dieser Befehl liest gleichzeitig 64 digitale Eingänge

DapiDIGet64



Beschreibung

Dieser Befehl liest gleichzeitig 64 digitale Eingänge.



Definition

ULONGLONG DapiDIGet64(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, ab dem gelesen werden soll (0, 64, ..)



Return-Wert

Zustand der gelesen Eingänge



Anforderungen

Die folgenden SW-Feature-Bits müssen vom Modul unterstützt werden:

DAPI_SW_FEATURE_BIT_CFG_DI

Die Folgenden Bedingungen für die Übergabeparameter müssen eingehalten werden:

maxCh = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_GET_MODULE_CONFIG, DAPI_SPECIAL_GET_MODULE_CONFIG_PAR_DI, 0, 0);
maxCh > ch ch must be 0 or 64

DapiDIGetFF32
Dieser Befehl liest die Flip-Flops der Eingänge aus und setzt diese zurück (Eingangszustands-Änderung)

DapiDIGetFF32



Beschreibung

Dieser Befehl liest die Flip-Flops der Eingänge aus und setzt diese zurück.
(Eingangszustands-Änderung)



Definition

ULONG DapiDIGetFF32(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, ab dem gelesen werden soll (0, 32, 64, ..)



Return-Wert

Zustand von 32 Eingangszustandsänderungen



Anforderungen

Die folgenden SW-Feature-Bits müssen vom Modul unterstützt werden:

DAPI_SW_FEATURE_BIT_CFG_DI_FF

Die Folgenden Bedingungen für die Übergabeparameter müssen eingehalten werden:

maxCh = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_GET_MODULE_CONFIG, DAPI_SPECIAL_GET_MODULE_CONFIG_PAR_DI_FF, 0, 0);
maxCh > ch ch must be 0, 32, 64, …

Blockschaltbild RO-O16

Anschlussbeispiel Optoin

Anschlussbeispiel

Schraubenloses Steckverbindersystem

Die kundenseitige Anschlussverdrahtung der Ein- und Ausgänge erfolgt über schraubenlose, steckbare Klemmleisten. Der Leiteranschluss erfolgt durch ein sog. Betätigungswerkzeug.
Eine Verriegelungs- und Auswerfmechanik erleichtert das Stecken und Entfernen der kompletten Klemmleiste.



Handhabung

Schritt 1

Betätigungswerkzeug dem Lieferumfang entnehmen.

Schritt 2

Betätigungswerkzeug in Leiteranschlussrichtung kräftig in die seitliche Öffnung stecken.

Schritt 3

Den abisolierten Leiter nun in den geöffneten Klemmkontakt stecken.

Schritt 4

Betätigungswerkzeug wieder heraus ziehen.

Schritt 5

Ordnungsgemäßen Anschluss des Leiters überprüfen. Dieser sollte sich nun nicht mehr ohne Weiteres herausziehen lassen.

Manual

Handbuch RO-Serie
Hardware- und Software-Beschreibung
Download
  • Beschreibung der Steuer-/Regelungstechnik-Module
  • Konfiguration der unterschiedlichen Modul-Schnittstellen
  • Softwareinstallation der DELIB-Treiber-Bibliothek

Softwarepakete ICT-Tool / DELIB-Treiberbibliothek

Manual des Softwarepakets (ICT-Tool + DELIB)
Dokumentation des ICT-Tools und aller Befehle der Treiberbibliothek
Download
  • Windows 11/10, 8, Vista, 7, XP, 2000 und Linux
  • Modul open/close Funktionen
  • Digitale Eingänge: Lesen von 1 / 8 / 16 / 32 / 64 bit
  • Digitale Ausgänge: Schreiben von 1 / 8 / 16 / 32 / 64 bit
  • A/D Lesen: read, read_volt, read_mA, set A/D mode
  • D/A schreiben: write, write_volt, write_mA, set D/A mode
64-Bit Softwarepaket (ICT-Tool + DELIB) für Windows
Für Windows 11/10, Windows 7, Windows 8, Vista, XP und 2000
Download

Softwarepaket für die 64-Bit Version des ICT-Tools und der DELIB Treiberbibliothek.

Die folgenden Betriebssysteme sind kompatibel:
64-Bit

  • Windows 11/10 x64
  • Windows 7 x64
  • Windows 8 x64
  • Windows Server 2012 x64
  • Windows Server 2008 x64
  • Windows Vista x64
  • Windows XP x64
  • Windows Server 2003 x64

Mitgelieferte Software

ICT-Tool x64

  • Software um DEDITEC Modul auf den neusten Stand zu bringen
  • Konfiguration von Moduladressen einstellen
  • Konfiguration von Moduladressen einstellen
  • Konfiguration von modulspezifischen Einstellungen
  • Konfiguration von CAN Modulen einstellen
  • Ermöglicht manuelles Schalten eines Moduls
  • Konfiguration eines Watchdog-Sticks einstellen

ersetzt folgende Software

  • Watchdog Configuration Utility x64
  • DT-Flasher x64
  • DELIB Module Demo x64
  • CAN Configuration Utility x64
  • DELIB Module Config x64
  • DELIB Configuration Utility x64

DELIB Command Line Interface x64
Ermöglicht das Ausführen von DELIB-Befehlen in der Kommandozeile

32-Bit Softwarepaket (ICT-Tool + DELIB) für Windows
Für Windows 11/10, Windows 7, Windows 8, Vista, XP und 2000
Download

Softwarepaket für die 32-Bit Version des ICT-Tools und der DELIB Treiberbibliothek.

Die folgenden Betriebssysteme sind kompatibel:
32-Bit

    • Windows 11/10
    • Windows 7
    • Windows 8
    • Windows Server 2012
    • Windows Server 2008
    • Windows Vista
    • Windows XP
    • Windows Server 2003

64-Bit

  • Windows 11/10 x64
  • Windows 7 x64
  • Windows 8 x64
  • Windows Server 2012 x64
  • Windows Server 2008 x64
  • Windows Vista x64
  • Windows XP x64
  • Windows Server 2003 x64

Mitgelieferte Software

ICT-Tool x32

  • Software um DEDITEC Modul auf den neusten Stand zu bringen
  • Konfiguration von Moduladressen einstellen
  • Konfiguration von Moduladressen einstellen
  • Konfiguration von modulspezifischen Einstellungen
  • Konfiguration von CAN Modulen einstellen
  • Ermöglicht manuelles Schalten eines Moduls
  • Konfiguration eines Watchdog-Sticks einstellen

ersetzt folgende Software

  • Watchdog Configuration Utility
  • DT-Flasher
  • DELIB Module Demo
  • CAN Configuration Utility
  • DELIB Module Config
  • DELIB Configuration Utility

Achtung:

Mit dieser Version der Treiberbibliothek können nur 32-Bit Anwendungen erstellt werden, die dann auf 32- und 64-Bit Systemen ausgeführt werden können.

DELIB Treiberbibliothek für Linux (32/64-Bit)
Für 32/64-Bit Linux-Distributionen ab Kernel 2.6.x
Download

DELIB Treiberbibliothek für Linux-Distributionen (32/64-Bit) ab Kernel 2.6.x

Dieses Treiberpaket beinhaltet folgende Komponenten

  • DELIB USB Treiber
  • DELIB Ethernet Treiber
  • DELIB CLI

DELIB USB Treiber

Unterstützung für folgende Produkte:

  • NET-Serie (über USB Schnittstelle)
  • RO-USB-Serie
  • BS-USB-Serie
  • USB-Mini-Sticks
  • USB-Watchdog
  • USB-OPTION-8 / USB-RELAIS-8
  • USB-TTL-32 / USB-TTL-64

Hinweis:

Mit der Standard Ausführung des USB Treibers können mehrere USB Produkte mit unterschiedlichen Modul-IDs (z.B. ein RO-USB und ein USB-OPTOIN-8) angesprochen werden. Hierbei ist keine weitere Treiberinstallation erforderlich.

Wenn mehrere USB Produkte mit gleicher Modul-ID (z.B. ein USB-OPTOIN-8 und ein USB-RELAIS-8) angesprochen werden sollen, muss zusätzlich der Linux FTDI-Treiber installiert sein. Den FTDI-Treiber finden Sie unter http://www.ftdichip.com.

DELIB Ethernet Treiber

Unterstützung für folgende Produkte:

  • NET-Serie (über Ethernet Schnittstelle)
  • RO-ETH-Serie
  • RO-ETH/LC-Serie
  • BS-ETH-Serie
  • ETH-OPTION-8 / ETH-RELAIS-8
  • ETH-TTL-64

DELIB CLI

Mit dem DELIB CLI (Command Line Interface) für Linux können alle Befehle für digitale und analoge I/Os direkt über die Kommando-Zeile gesetzt werden


Download

Hardware-Updates (Firmware-Flashfile-Paket)
Firmware-Flashfile-Paket für das ICT-Tool
Download

Das Firmware-Flashfile-Paket kann auch direkt im ICT-Tool heruntergeladen werden.

Dieses Paket enthält Firmware Dateien für die folgenden Serien:

  • STARTER-Serie
  • BS-Serie
  • RO-Serie
  • NET-Serie
  • UC-Serie
  • CAN-IO-Box
  • Entwicklungszubehör

Privat: DEDITEC Treiber CD

DEDITEC Treiber CD mit vielen hilfreichen Tools und Handbüchern zur Inbetriebnahme Ihrer DEDITEC Produkte.

  • DELIB Treiberbibliothek für Windows
  • Test- und Konfigurationssoftware
  • Handbücher
  • Datenblätter
  • Beispielprogramme für C++, C#, VB, VB.Net, Delphi, LabVIEW
Accessories Driver Disk

2 poliger Steckverbinder

Ermöglicht den Anschluss der Spannungsversorgung an das DEDITEC Modul.

  • Typ: Phoenix Contact 1783287
  • 100 % fehlsteckgeschützt
  • Für alle Leiterarten von 0,2mm² bis 2,5mm²
zbh-steck-02_gew_600

16 poliger Steckverbinder

Wird benötigt zum Anschluss Ihrer Anwendung an das DEDITEC Modul.

  • Typ: Wago Kontakttechnik 713-1108/037-000
  • Steckbare Federleiste mit Verriegelungsmechanik
  • 100 % fehlsteckgeschützt
  • 1-Leiter Anschluss für alle Leiterarten bis 1,5mm²
zbhro-steckverbinder-16pol_600

Betätigungswerkzeug für Wago Steckverbinder

Dient zum Öffnen und Schließen der Klemmkontake an den Wago Steckverbindern.
  • Typ: Wago Kontakttechnik 734-231
zbh-steck_werkz_600

USB Kabel

  • Typ: Stecker A auf Stecker B
  • Länge: 1,8m
USB Cable

DSUB-9 Verlängerungskabel 1,8m

DSUB-9 Verlängerungskabel. Buchse auf Stecker. 1,8 Meter
zbh-kab-dsub-9_bu_st_600

Optionaler Eingangsspannungsbereich 5V..15V RO

Mit dieser Option kann der Eingangsspannungsbereich der RO-OPTOIN Module auf 5V bis 15V reduziert werden. Es werden immer 4 Kanäle pro bestellter Anzahl von uns umgerüstet.

  • Eingangsspannungsbereich 5V bis 15V AC / DC
  • 4 Kanäle
Opt Input 5v 15v

USB-Watchdog-Stick mit 2 Relais für Schaltvorgänge

[ref type="prod-group-kurzbeschr-converter"]

Dieser USB-WATCHDOG-STICK überwacht Ihren Steuerungs PC oder Server und kann im Falle eines Programmabsturzes selbstständig einen Reset der Hardware durchführen. Integrieren Sie einfach die Funktion des Watchdog Sticks in Ihre Applikation. Sobald eine Zeitüberschreitung auftritt und der Watchdog Stick nicht mehr periodisch zurückgesetzt wird, werden die beiden Relaisausgänge durchgeschaltet. Mit einer entsprechenden Anschlussverkabelung könnte bspw. der PC-Reset betätigt werden, ein externes SMS-Modem kann Warnungen versenden oder eine angeschlossene Sirene signalisiert einen Alarm. Mit Hilfe unseres kostenlosen Konfigurationstools können Sie definieren, auf welche Art und Weise die Relais im Fehlerfall schalten sollen.

  • USB 2.0 / USB 1.1 Interface
  • Watchdog Funktion
  • Überwachung Ihres Steuer PCs oder Servers
  • Timeoutzeiten von 10ms bis 10h einstellbar
  • Windows Watchdog API
  • 2 Schließer Relais (NO)
  • Anschlusskabel mit DSUB9 Buchse (ca. 1,8m)
usb-mini-relais2-stick_600

Netzteil 24V/2A für Hutschienenmontage

Das DR-4524 von Mean Well ist ein 48W Netzteil zur Hutschienenmontage für industrielle Anwendungen. Es bietet Schutz vor Kurzschluss, Überlast, Überspannung und Überhitzung.

  • Eingangsspannungsbereich: 85V.. 264V AC / 120V DC .. 370V DC
  • Ausgangsspannung: 24V DC
  • Ausgangsstrom: 2A
  • Nennleistung: 48W

230V Hutschienen-Relais

PLC-Interface für Grenzdauerströme bis 10A, bestehend aus Grundklemme mit Schraubanschluss und steckbarem Miniaturrelais. Montierbar auf Tragschiene NS 35/7,5.

  • Nennspannung: 230V AC / 230V DC
  • Schaltspannung: 250 V AC/DC
  • 1 Wechsler
  • Verpolschutz, Freilaufdiode
  • LED für Spannungsanzeige
  • Phoenix Contact, 2967675, PLC-RSC-230UC/21HC
zbhphoerelais_24v_600

2 poliger Steckverbinder

Ermöglicht den Anschluss der Spannungsversorgung an das DEDITEC Modul.

  • Typ: Phoenix Contact 1783287
  • 100 % fehlsteckgeschützt
  • Für alle Leiterarten von 0,2mm² bis 2,5mm²
zbh-steck-02_gew_600

16 poliger Steckverbinder

Wird benötigt zum Anschluss Ihrer Anwendung an das DEDITEC Modul.

  • Typ: Wago Kontakttechnik 713-1108/037-000
  • Steckbare Federleiste mit Verriegelungsmechanik
  • 100 % fehlsteckgeschützt
  • 1-Leiter Anschluss für alle Leiterarten bis 1,5mm²
zbhro-steckverbinder-16pol_600

Zugentlastungsplatte für 16 oder 18 polige Wago Steckverbinder

Eine mittig zwischen die Leitereinführungen montierbare Zugentlastungsplatte erleichtert den Steck- und Trennvorgang und erlaubt den einfachen Zugang zu den Betätigungsöffnungen auch im verdrahteten Zustand.

  • Typ: Wago / 713-127
  • Geeignet für 16 oder 18 polige Federleisten mit Leiteranschluss
  • Steck- und Trennhilfe für Wago Steckverbinder
  • Zugentlastung der einzelnen verdrahteten Leiter
  • Einfach Monatage
Accessories ZBH STECK PL 16

Betätigungswerkzeug für Wago Steckverbinder

Dient zum Öffnen und Schließen der Klemmkontake an den Wago Steckverbindern.
  • Typ: Wago Kontakttechnik 734-231
zbh-steck_werkz_600

Hutschiene

Hutschiene zur Montage unserer Steuer/Regeltechnik-Module.

  • Hutschiene nach DIN EN 50022
  • Typ: Phoenix Contact / 1208131
  • Abmessungen in mm: 450 x 35 x 7,5 (L x B x H)
zbhhutschiene_1m_600

Bewertungen

Es gibt noch keine Bewertungen.

Schreibe die erste Bewertung für „RO-SER 16/32/64 * Optokoppler-Eingänge über RS-232/RS-485 abfragen“

Deine E-Mail-Adresse wird nicht veröffentlicht. Erforderliche Felder sind mit * markiert

Nutzen Sie unsere Vorteile

DEDITEC Logo

Lebenslange
Updates

Kostenlose Soft- & Hardware(Firmware)-Updates.
Genießen Sie unseren lebenslangen Update-Service.

DEDITEC Logo

5 Jahre
Lieferverfügbarkeit

Wir bieten für unsere Produkte mindestens 5 Jahre Lieferverfügbarkeit.
Unsere Erfahrung zeigt dass es sogar ungefähr 10 Jahre sind.

DEDITEC Logo

Fragen zum Produkt? Produktberatung

Haben Sie vor dem Kauf noch technische oder kaufmännische Fragen zum Produkt?
Kontaktieren Sie uns dazu gerne vorab.

DEDITEC Logo

Kunden-
Modifikationen

Unsere Produkte dienen oft als Basis für Kundenspeziallösungen.
Sprechen Sie uns einfach an.

DEDITEC Logo

Wir sind
Immer für Sie da!

Seit der Gründung 2008 ist Dipl. Ing. Jürgen Siebert Geschäftsführer der DEDITEC GmbH. Gerne berät er Sie auch persönlich.
DEDITEC LogoProdukt- & Service-Hotline: +49 (0) 22 32 / 50 40 8 – 40 DEDITEC LogoFragen zum Produkt oder zur Bestellung: support@deditec.de
