RS-232/RS-485 – Digitales-Ein-/Ausgabemodul mit 16/32/64 Ein- und 16/32/64 Ausgängen (Optokoppler 2A)

0 Kundenbewertungen

ab € 885,36

inkl. MwSt. plus Versandkosten

Neues Feature!

Erweiterter Eingangsfilter für Digital-IN / Timeout-Schutz-Funktion für Digital-Out.
Weitere Informationen dazu finden Sie unter den Reitern Beschreibung und Technische Daten!

Verfügbarkeit: Auf Lager SKU: RO-SER-O16-64-M16-64 Kategorie:

Nutzen Sie unsere Vorteile

Lebenslange
Updates

Kostenlose Soft- & Hardware(Firmware)-Updates.
Genießen Sie unseren lebenslangen Update-Service.

5 Jahre
Lieferverfügbarkeit

Wir bieten für unsere Produkte mindestens 5 Jahre Lieferverfügbarkeit.
Unsere Erfahrung zeigt dass es sogar ungefähr 10 Jahre sind.

Fragen zum Produkt? Produktberatung

Haben Sie vor dem Kauf noch technische oder kaufmännische Fragen zum Produkt?
Kontaktieren Sie uns dazu gerne vorab.

Kunden-
Modifikationen

Unsere Produkte dienen oft als Basis für Kundenspeziallösungen.
Sprechen Sie uns einfach an.

Wir sind
Immer für Sie da!

Seit der Gründung 2008 ist Dipl. Ing. Jürgen Siebert Geschäftsführer der DEDITEC GmbH. Gerne berät er Sie auch persönlich.
Produkt- & Service-Hotline: +49 (0) 22 32 / 50 40 8 – 40 Fragen zum Produkt oder zur Bestellung: support@deditec.de

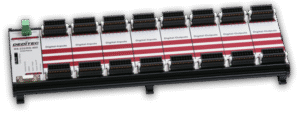

Das RO-SER-O16-64-M16-64 Modul ist in Varianten mit 16, 32 oder 64 Ein- und Ausgängen verfügbar. Bei den digitalen Eingängen kommen AC Optokoppler zum Einsatz, während bei den digitalen Ausgängen P-Ch. MOSFETs verwendet wurden. Als Schnittstellen stehen die seriellen Standards RS-232 oder RS-485 zur Auswahl. Zusätzlich kann aber auch der vorhandene USB 2.0 Anschluss genutzt werden.

  • RS-232/RS-485-Interface mit galvanischer Trennung
  • Offenes RS-232/485 Protokoll, Klartextmodus
  • USB 2.0 Interface mit bis zu 480 Mbit
  • 16/32/64 Digitale Eingänge: 15V – 30V AC/DC (optional 5V – 15V)
  • 16/32/64 MOSFET Ausgänge: 2A
  • 16 Bit Zähler je Kanal (bis 100Hz)
  • LED-Zustandsanzeige je Ein- und Ausgangskanal
  • Timeout-Schutz-Funktion

Digitale Eingänge

Mit unseren Optokoppler Eingängen lassen sich digitale Signalzustände innerhalb eines Spannungsbereiches von 5V bis 30V AC oder DC erfassen. Ein- und Ausgangsstromkreis sind bis zu 2,5kV galvanisch voneinander getrennt.



Digital-In Eingangsfilter    [Neues Feature seit Q4/2020!]

Bei unseren Digital-In-Modulen kann ein Eingangsfilter in einem Zeit­in­ter­vall von 1ms…255ms zum filtern von Störimpulsen eingestellt werden.

So können auch AC-Signale sauber detektiert werden.



Zähler

Jeder Eingang verfügt über einen 16 Bit-Zähler, mit dem bis zu 65535 Impulse gezählt werden können. Beim Überschreiten des maximalen Zählerstandes beginnt der Zählvorgang wieder bei null. Mittels Software-Befehl kann der aktuelle Stand aller Eingangszähler gleichzeitig in einen separaten Speicherbereich geschrieben werden.



Erfassen von Zustandsänderungen

Zustandsänderungen die zwischen den Auslesezyklen stattfinden, werden durch interne Flip-Flops sicher erfasst und können separat per Software ausgelesen werden. Zusätzlich wird solch ein Ereignis durch eine Status LED signalisiert. Das Zurücksetzen erfolgt automatisch nach dem Auslesen der Flip-Flops.

MOSFET 2A

Bei der Option „Optokoppler Ausgänge (2A)“ kommen P-Ch MOSFETs zum Einsatz. Sie eignen sich für Schaltleistungen bis 2A DC und sind praktisch verschleißfrei.



Timeout-Schutz-Funktion    [Kanalweise einstellbares neues Feature seit 2020/Q4!]

Sollte in einem Timeout-Fall die Kommunikation mit dem DEDITEC Modul unterbrochen sein, tritt die Timeout-Schutz-Funktion in Kraft. Es kann für jeden digitalen Ausgang eingestellt werden, ob dieser „ausgeschaltet“, „eingeschaltet“ oder unverändert gelassen werden soll. Motoren können so in einem Timeout-Fall z.B. ausgeschaltet und angeschlossene Hupen oder andere Alarm-Geber angeschaltet werden.



Neue Timeout-Modi    [Neues Feature seit 2021/Q3!]

3 verschiedene Timeout-Modi: „normal“, „auto reactive“ und „secure outputs“ für verschiedene Vorgehensweisen bei einem Timeout-Fall.
Im „secure outputs“ Timeout-Modus wird der Zugriff auf die Ausgänge nach einem Timeout-Fall gesperrt und somit ein weiterer Zugriff auf die Ausgänge verhindert.
Ein Entsperren muss per zusätzlichem Softwarebefehl erfolgen.



LEDs

Jeder digitale Ein- und Ausgang verfügt über eine separate LED, die bei aktivem Signalzustand aufleuchtet. Desweiteren lassen sich u.a. der Zustand der Betriebsspannung, die Kommunikation mit dem Interface, Fehlerereignisse oder das Auftreten eines Timeouts anzeigen.

Steckverbinder

Als Steckverbinder kommt ein schraubenloses System des Herstellers WAGO Kontakttechnik zum Einsatz. Die 1-Leiter Federleisten sind 100% fehlsteckgeschützt und verfügen über eine Auswerf und Verriegelungsmechanik. Es lassen sich alle Leiterarten bis 1,5mm² anschließen.

Software und Ansteuerung für Programmierer

Durch unsere mitgelieferte DELIB Treiberbibliothek ist ein einfaches Ansprechen des Produkts über unsere API möglich.



Wir bieten Support für folgende Programmiersprachen:

  • C
  • C++
  • C#
  • VB
  • VBA
  • VB.Net
  • Java
  • Delphi
  • LabVIEW

Wir bieten Support für folgende Betriebssysteme:

  • Windows 10 (32bit/64bit)
  • Windows 8/8.1 (32bit/64bit)
  • Windows 7 (32bit/64bit)
  • Windows Vista (32bit/64bit)
  • Windows XP (32bit/64bit)
  • Windows Server 2003 (32bit/64bit)
  • Windows 2000
  • Linux

Entsprechende Programmierbeispiele finden Sie bei den Produkten im Bereich „Software“ oder sind als Lieferumfang auf der Treiber CD enthalten.

Allgemein
Spannungsversorgung über externes Netzteil + 12V bis +24V DC (über zweipolige steckbare Schraubklemme)
LEDs • Betriebsspannung
• Interface-Aktivität
• ERROR
• Eingangszustandsänderung (nur bei digitalen Eingängen)
• Timout Abschaltung
• I/O Zugriff
• Je eine LED pro Ein- /Ausgang
Steckverbinder • Typ: Wago Kontakttechnik 713-1108/037-000
• Steckbare 16 polige Federleiste mit Verriegelungsmechanik
• 100 % fehlsteckgeschützt
• 1-Leiter Anschluss für alle Leiterarten bis 1,5mm²
Hutschienenaufnahme TS 35
Betriebstemperatur +10°C .. +50°C
Abmess. bei 16 I/Os 122mm x 85mm x 51,5mm  (HxBxT)
Abmess. bei 32 I/Os 122mm x 126 mm x 51,5 mm (HxBxT)
Abmess. bei 64 I/Os 122mm x 208 mm x 51,5 mm (HxBxT)

RS-232 / RS-485 – Interface
Interface • RS-232/RS-485
• Baudrate: 300 – 115.200 Baud
• Galvanische Trennung bis 500 V
• Anschluss über 9 pol. D-Sub Buchse
DIP Schalter • Aktivieren einer Grundkonfiguration (Vorzugsmodus mit 115kBd, Modul Adresse = 0)
• Aktivieren der Konfiguration via DIP-Schalter
• Aktivieren des Text Modus
• Einstellen der Baudrate

USB-Interface
USB-Interface
 • Anschluss: Typ B
• USB 2.0 / USB 1.1 Interface mit bis zu 480Mbit

Digitale Eingänge
Optokoppler Eingänge • 15V bis 30V DC/AC Signalspannung (optional 5V – 15V DC/AC)
• Galvanische Trennung zwischen Ein- und Ausgangsstromkreis : bis 2,5kV AC für 1 Minute
• Maximaler Eingangsstrom: 14mA
Eingangsfilter
[Neues Feature seit Q4/2020]		 • Standardwert 0ms
• Wertebereich 0 (off),  1(ms)…255(ms)
Eingangszähler • 16 Bit Zähler pro Kanal
• Maximal mögliche Zählvorgänge: 65535 / Kanal
• Nach Speicherüberlauf Reset auf Null
• Interne Zähllogik bis 100Hz
• Programmierbarer Filter für Eingangskanäle (Flip-Flop und Counter):
• Mindest low bzw. high Impulsdauer: 5ms…255ms
Eingangszustandmerker (Flip-Flops) • Erkennt einen Wechsel von Low auf High und High auf Low Pegel
• Erfasst die Eingangszustandsänderung zwischen zwei Auslesevorgängen
• Eingangszustandmerker wird beim Auslesen resettet

Digitale Ausgänge
Timeout-Schutz-Funktion
[Kanalweise einstellbares neues Feature seit 2020/Q4!]		 • Einfache und unkomplizierte Einstellung der Timeout-Schutz-Funktion per Software möglich
• Zeitlich festlegbare automatische Aktivierung der Timeout-Schutz-Funktion im
Timeout-Fall (zwischen 0,1 Sekunden und 6553 Sekunden)
• Im Timeout-Fall können digitale Ausgänge aktiviert, deaktiviert oder unverändert gelassen werden
[Neue Timeout-Modi seit 2021/Q3] • 3 verschiedene Timeout-Modi: „normal“, „auto reactive“ und „secure outputs“ für verschiedene Vorgehensweisen bei einem Timeout-Fall
Im „secure outputs“ Timeout-Modus wird der Zugriff auf die Ausgänge nach einem Timeout-Fall gesperrt und somit ein weiterer Zugriff auf die Ausgänge verhindert.
Ein Entsperren muss per zusätzlichem Softwarebefehl erfolgen.

MOSFET Ausgänge
MOSFET bis 2A • Typ: IRFR5505PBF
• P-Channel MOSFET
• Galvanische Trennung zur Spannungsversorung vom Modul: bis 2,5kV AC für 1 Minute *
• Max. Schaltspannung: 48V DC
• Min. Schaltspannung: 2.8V DC
• Max. Schaltstrom: 2A DC
• Max. Schaltleistung: 60W DC
• Max. Summenbelastung: 12A je 8 Ausgänge **



* Keine galvanische Trennung bei Modulen der BS-Serie.
** Gilt nur für Ausgänge mit gemeinsamer Spannungsversorgung. Nicht bei BS-Serie.

Zusätzliche Informationen

Gewicht n. v.
Anzahl digitaler Eingänge/Ausgänge

, ,

Konfiguration

Konfiguration der Seriellen-Module

Unsere seriellen Module der RO-Serie und der NET-Serie beherrschen die Standards RS-232 und auch RS-485. Im Auslieferungszustand sind die Module stets für den RS-232 Betrieb ausgelegt, können aber durch Ändern von Jumperpositionen auf dem Modul, auf RS-485 umkonfiguriert werden. Weitere Infos hierzu finden Sie im Handbuch des jeweiligen Produktes.



Einstellen der RS-232 / RS-485 Parameter via DIP Schalter

Mit Hilfe von DIP Schaltern lassen sich u.a. folgende Parameter einstellen:

  • Moduladresse (nur bei RS-485)
  • Baudrate
  • Vorzugsmodus (115k Baud, Moduladresse = deaktiviert, Echo = Off)
  • Text Modus / Register Modus

Nähere Details zur Ansteuerung sowie einige Programmierbeispiele, finden Sie im Bereich Programmierung.

Verwaltungsfunktionen

DapiOpenModule
Diese Funktion öffnet ein bestimmtes Modul.

DapiOpenModule

Beschreibung

Diese Funktion öffnet ein bestimmtes Modul



Definition

ULONG DapiOpenModule(ULONG moduleID, ULONG nr);



Parameter

moduleID=Gibt das Modul an, welches geöffnet werden soll (siehe delib.h)
nr=Gibt an, welches (bei mehreren Modulen) geöffnet werden soll.
nr=0 -> 1. Modul
nr=1 -> 2. Modul



Return-Wert

handle=Entsprechender Handle für das Modul
handle=0 -> Modul wurde nicht gefunden



Bemerkung

Der von dieser Funktion zurückgegebe Handle wird zur Identifikation des Moduls für alle anderen Funktionen benötigt.



Programmierbeispiel

// USB-Modul öffnen
handle = DapiOpenModule(RO_USB1, 0);
printf(„handle = %x\n“, handle);
if (handle==0)
{
// USB Modul wurde nicht gefunden
printf(„Modul konnte nicht geöffnet werden\n“);
return;
}

DapiCloseModule
Dieser Befehl schliesst ein geöffnetes Modul.

DapiCloseModule

Beschreibung

Dieser Befehl schliesst ein geöffnetes Modul.



Definition

ULONG DapiCloseModule(ULONG handle);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls



Return-Wert

Keiner



Programmierbeispiel

// Modul schliessen
DapiCloseModule(handle);

DapiGetLastError
Diese Funktion liefert den letzten erfassten Fehler. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastError() den "alten" Fehler zurückgibt. Sollen mehrere Module verwendet werden, empfielt sich die Verwendung von DapiGetLastErrorByHandle().

DapiGetLastError



Beschreibung

Diese Funktion liefert den letzten erfassten Fehler. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastError() den „alten“ Fehler zurückgibt.
Sollen mehrere Module verwendet werden, empfielt sich die Verwendung von DapiGetLastErrorByHandle().



Definition

ULONG DapiGetLastError(void);



Parameter

Keine



Return-Wert

Fehler Code
0=kein Fehler. (siehe delib_error_codes.h)



Programmierbeispiel

BOOL IsError()
{
unsigned char msg[500];
unsigned long error_code = DapiGetLastError();

if (error_code != DAPI_ERR_NONE)
{
DapiGetLastErrorText((unsigned char*) msg, sizeof(msg));
printf(„Error Code = 0x%x * Message = %s\n“, error_code, msg);

DapiClearLastError();

return TRUE;
}

return FALSE;
}

DapiGetLastErrorByHandle
Diese Funktion liefert den letzten erfassten Fehler eines bestimmten Moduls (handle). Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastErrorByHandle() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorByHandle() den "alten" Fehler zurückgibt.

DapiGetLastErrorByHandle



Beschreibung

Diese Funktion liefert den letzten erfassten Fehler eines bestimmten Moduls (handle). Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastErrorByHandle() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorByHandle() den „alten“ Fehler zurückgibt.



Definition

ULONG DapiGetLastErrorByHandle(ULONG handle);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls



Return-Wert

Fehler Code
0=kein Fehler. (siehe delib_error_codes.h)



Programmierbeispiel

BOOL IsError(ULONG handle)
{
unsigned long error_code = DapiGetLastErrorByHandle(handle);

if (error_code != DAPI_ERR_NONE)
{
printf(„Error detected on handle 0x%x – Error Code = 0x%x\n“, handle, error_code);

DapiClearLastErrorByHandle(handle);

return TRUE;
}

return FALSE;
}

DapiGetLastErrorText
Diese Funktion liest den Text des letzten erfassten Fehlers. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorText() den "alten" Fehler zurückgibt.

DapiGetLastErrorText



Beschreibung

Diese Funktion liest den Text des letzten erfassten Fehlers. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorText() den „alten“ Fehler zurückgibt.



Definition

ULONG DapiGetLastErrorText(unsigned char * msg, unsigned long msg_length);



Parameter

msg = Buffer für den zu empfangenden Text
msg_length = Länge des Text Buffers



Programmierbeispiel

BOOL IsError()
{
unsigned char msg[500];
unsigned long error_code = DapiGetLastError();

if (error_code != DAPI_ERR_NONE)
{
DapiGetLastErrorText((unsigned char*) msg, sizeof(msg));
printf(„Error Code = 0x%x * Message = %s\n“, error_code, msg);

DapiClearLastError();

return TRUE;
}

return FALSE;
}

DapiClearLastError
Diese Funktion löscht den letzten Fehler, der mit DapiGetLastError() erfasst wurde.

DapiClearLastError

Beschreibung

Diese Funktion löscht den letzten mit DapiGetLastError() registrierten Fehler.



Definition

void DapiGetLastError(void);



Parameter

Keine



Return Wert

Keine



Beispiel-Programm

BOOL IsError()
{
unsigned char msg[500];
unsigned long error_code = DapiGetLastError();

if (error_code != DAPI_ERR_NONE)
{
DapiGetLastErrorText((unsigned char*) msg, sizeof(msg));
printf(„Error Code = 0x%x * Message = %s\n“, error_code, msg);

DapiClearLastError();

return TRUE;
}

return FALSE;
}

DapiClearLastErrorByHandle
Diese Funktion löscht den letzten Fehler eines bestimmten Moduls (handle), der mit DapiGetLastErrorByHandle() erfasst wurde.

DapiClearLastErrorByHandle



Beschreibung

Diese Funktion löscht den letzten Fehler eines bestimmten Moduls (Handle), der mit DapiGetLastErrorByHandle() registriert wurde.



Definition

void DapiClearLastErrorByHandle(ULONG handle);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls.



Return Wert

Keine



Beispiel-Programm

BOOL IsError(ULONG handle)
{
unsigned long error_code = DapiGetLastErrorByHandle(handle);

if (error_code != DAPI_ERR_NONE)
{
printf(„Error detected on handle 0x%x – Error Code = 0x%x\n“, handle, error_code);

DapiClearLastErrorByHandle(handle);

return TRUE;
}

return FALSE;
}

DapiGetDELIBVersion
Diese Funktion gibt die installierte DELIB-Version zurück.

DapiGetDELIBVersion



Beschreibung

Diese Funktion gibt die installierte DELIB-Version zurück.



Definition

ULONG DapiGetDELIBVersion(ULONG mode, ULONG par);



Parameter

mode=Modus, mit dem die Version ausgelesen wird (muss immer 0 sein).
par=Dieser Parameter ist nicht definiert (muss immer 0 sein).



Return-Wert

version=Versionsnummer der installierten DELIB-Version [hex]



Programmierbeispiel

version = DapiGetDELIBVersion(0, 0);
//Bei installierter Version 1.32 ist version = 132(hex)

DapiOpenModuleEx
Diese Funktion öffnet gezielt ein Modul mit Ethernet-Schnittstelle. Dabei können die Parameter IP-Adresse, Portnummer und die Dauer des Timeouts bestimmt werden. Das Öffnen des Moduls geschieht dabei unabhängig von den im DELIB Configuration Utility getroffenen Einstellungen.

DapiOpenModuleEx



Beschreibung

Diese Funktion öffnet gezielt ein Modul mit Ethernet-Schnittstelle. Dabei können die Parameter IP-Adresse, Portnummer und die Dauer des Timeouts bestimmt werden.
Das Öffnen des Moduls geschieht dabei unabhängig von den im DELIB Configuration Utility getroffenen Einstellungen.



Definition

ULONG DapiOpenModuleEx(ULONG moduleID, ULONG nr, unsigned char* exbuffer, 0);



Parameter

moduleID = Gibt das Modul an, welches geöffnet werden soll (siehe delib.h)
nr = Gibt an, welches (bei mehreren Modulen) geöffnet werden soll.
nr = 0 -> 1. Modul
nr = 1 -> 2. Modul
exbuffer = Buffer für IP-Adresse, Portnummer und Dauer des Timeouts



Return-Wert

handle = Entsprechender Handle für das Modul
handle = 0 -> Modul wurde nicht gefunden



Bemerkung

Der von dieser Funktion zurückgegebene Handle wird zur Identifikation des Moduls für alle anderen Funktionen benötigt.
Dieser Befehl wird von allen Modulen mit Ethernet-Schnittstelle unterstützt.



Programmierbeispiel

// Open ETH-Module with parameter

DAPI_OPENMODULEEX_STRUCT open_buffer;

strcpy((char*) open_buffer.address, „192.168.1.10“);
open_buffer.portno = 0;
open_buffer.timeout = 5000;

handle = DapiOpenModuleEx(RO_ETH, 0, (unsigned char*) &open_buffer, 0);
printf(„Module handle = %x\n“, handle);

Digitale Eingabe-Funktionen

DapiDIGet1
Dieser Befehl liest einen einzelnen digitalen Eingang

DapiDIGet1



Beschreibung

Dieser Befehl liest einen einzelnen digitalen Eingang.



Definition

ULONG DapiDIGet1(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, der gelesen werden soll (0, 1, 2, 3, .. )



Return-Wert

Zustand des Eingangs (0/1)



Anforderungen

Die folgenden SW-Feature-Bits müssen vom Modul unterstützt werden:

DAPI_SW_FEATURE_BIT_CFG_DI

Die Folgenden Bedingungen für die Übergabeparameter müssen eingehalten werden:

maxCh = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_GET_MODULE_CONFIG, DAPI_SPECIAL_GET_MODULE_CONFIG_PAR_DI, 0, 0);
maxCh > ch

DapiDIGet8
Dieser Befehl liest gleichzeitig 8 digitale Eingänge

DapiDIGet8



Beschreibung

Dieser Befehl liest gleichzeitig 8 digitale Eingänge.



Definition

ULONG DapiDIGet8(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, ab dem gelesen werden soll (0, 8, 16, 24, .. )



Return-Wert

Zustand der gelesen Eingänge



Anforderungen

Die folgenden SW-Feature-Bits müssen vom Modul unterstützt werden:

DAPI_SW_FEATURE_BIT_CFG_DI

Die Folgenden Bedingungen für die Übergabeparameter müssen eingehalten werden:

maxCh = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_GET_MODULE_CONFIG, DAPI_SPECIAL_GET_MODULE_CONFIG_PAR_DI, 0, 0);
maxCh > ch ch must be 0, 8, 16, …

DapiDIGet16
Dieser Befehl liest gleichzeitig 16 digitale Eingänge

DapiDIGet16



Beschreibung

Dieser Befehl liest gleichzeitig 16 digitale Eingänge.



Definition

ULONG DapiDIGet16(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, ab dem gelesen werden soll (0, 16, 32, …)



Return-Wert

Zustand der gelesen Eingänge



Anforderungen

Die folgenden SW-Feature-Bits müssen vom Modul unterstützt werden:

DAPI_SW_FEATURE_BIT_CFG_DI

Die Folgenden Bedingungen für die Übergabeparameter müssen eingehalten werden:

maxCh = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_GET_MODULE_CONFIG, DAPI_SPECIAL_GET_MODULE_CONFIG_PAR_DI, 0, 0);
maxCh > ch ch must be 0, 16, 32, …

DapiDIGet32
Dieser Befehl liest gleichzeitig 32 digitale Eingänge

DapiDIGet32



Beschreibung

Dieser Befehl liest gleichzeitig 32 digitale Eingänge.



Definition

ULONG DapiDIGet32(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, ab dem gelesen werden soll (0, 32, 64, ..)

Return-Wert

Zustand der gelesen Eingänge



Anforderungen

Die folgenden SW-Feature-Bits müssen vom Modul unterstützt werden:

DAPI_SW_FEATURE_BIT_CFG_DI

Die Folgenden Bedingungen für die Übergabeparameter müssen eingehalten werden:

maxCh = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_GET_MODULE_CONFIG, DAPI_SPECIAL_GET_MODULE_CONFIG_PAR_DI, 0, 0);
maxCh > ch ch must be 0, 32, 64, …



Programmierbeispiel

unsigned long data;
// —————————————————-
// Einen Wert von den Eingängen lesen (Eingang 1-31)
data = (unsigned long) DapiDIGet32(handle, 0);
// Chan Start = 0
printf(„Eingang 0-31 : 0x%x\n“, data);
printf(„Taste für weiter\n“);
getch();
// —————————————————-
// Einen Wert von den Eingängen lesen (Eingang 32-64)
data = (unsigned long) DapiDIGet32(handle, 32);
// Chan Start = 32
printf(„Eingang 32-64 : 0x%x\n“, data);
printf(„Taste für weiter\n“);
getch();

DapiDIGet64
Dieser Befehl liest gleichzeitig 64 digitale Eingänge

DapiDIGet64



Beschreibung

Dieser Befehl liest gleichzeitig 64 digitale Eingänge.



Definition

ULONGLONG DapiDIGet64(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, ab dem gelesen werden soll (0, 64, ..)



Return-Wert

Zustand der gelesen Eingänge



Anforderungen

Die folgenden SW-Feature-Bits müssen vom Modul unterstützt werden:

DAPI_SW_FEATURE_BIT_CFG_DI

Die Folgenden Bedingungen für die Übergabeparameter müssen eingehalten werden:

maxCh = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_GET_MODULE_CONFIG, DAPI_SPECIAL_GET_MODULE_CONFIG_PAR_DI, 0, 0);
maxCh > ch ch must be 0 or 64

DapiDIGetFF32
Dieser Befehl liest die Flip-Flops der Eingänge aus und setzt diese zurück (Eingangszustands-Änderung)

DapiDIGetFF32



Beschreibung

Dieser Befehl liest die Flip-Flops der Eingänge aus und setzt diese zurück.
(Eingangszustands-Änderung)



Definition

ULONG DapiDIGetFF32(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, ab dem gelesen werden soll (0, 32, 64, ..)



Return-Wert

Zustand von 32 Eingangszustandsänderungen



Anforderungen

Die folgenden SW-Feature-Bits müssen vom Modul unterstützt werden:

DAPI_SW_FEATURE_BIT_CFG_DI_FF

Die Folgenden Bedingungen für die Übergabeparameter müssen eingehalten werden:

maxCh = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_GET_MODULE_CONFIG, DAPI_SPECIAL_GET_MODULE_CONFIG_PAR_DI_FF, 0, 0);
maxCh > ch ch must be 0, 32, 64, …

Digitale Ausgabe-Funktionen

DapiDOSet1
Dieser Befehl setzt einen einzelnen Ausgang.

DapiDOSet1



Beschreibung

Dieser Befehl setzt einen einzelnen Ausgang.



Definition

void DapiDOSet1(ULONG handle, ULONG ch, ULONG data);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des zu setzenden Ausgangs an (0 .. )
data=Gibt den Datenwert an, der geschrieben wird (0 / 1)



Return-Wert

Keiner



Anforderungen

Die folgenden SW-Feature-Bits müssen vom Modul unterstützt werden:



DAPI_SW_FEATURE_BIT_CFG_DO

Die Folgenden Bedingungen für die Übergabeparameter müssen eingehalten werden:

maxCh = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_GET_MODULE_CONFIG, DAPI_SPECIAL_GET_MODULE_CONFIG_PAR_DO, 0, 0);
maxCh > ch

DapiDOSet8
Dieser Befehl setzt gleichzeitig 8 digitale Ausgänge.

DapiDOSet8



Beschreibung

Dieser Befehl setzt gleichzeitig 8 digitale Ausgänge.



Definition

void DapiDOSet8(ULONG handle, ULONG ch, ULONG data);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 8, 16, 24, 32, ..)
data=Gibt die Datenwerte an, die geschrieben werden



Return-Wert

Keiner

DapiDOSet16
Dieser Befehl setzt gleichzeitig 16 digitale Ausgänge.

DapiDOSet16



Beschreibung

Dieser Befehl setzt gleichzeitig 16 digitale Ausgänge.



Definition

void DapiDOSet16(ULONG handle, ULONG ch, ULONG data);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 16, 32, ..)
data=Gibt die Datenwerte an, die geschrieben werden



Return-Wert

Keiner

DapiDOSet32
Dieser Befehl setzt gleichzeitig 32 digitale Ausgänge.

DapiDOSet32



Beschreibung

Dieser Befehl setzt gleichzeitig 32 digitale Ausgänge.



Definition

void DapiDOSet32(ULONG handle, ULONG ch, ULONG data);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 32, 64, ..)
data=Gibt die Datenwerte an, die geschrieben werden



Return-Wert

Keiner



Programmierbeispiel

// Einen Wert auf die Ausgänge schreiben
data = 0x0000ff00; // Ausgänge 9-16 werden auf 1 gesetzt
DapiDOSet32(handle, 0, data); // Chan Start = 0
printf(„Schreibe auf Ausgänge Daten=0x%x\n“, data);
printf(„Taste für weiter\n“);
getch();
// —————————————————-
// Einen Wert auf die Ausgänge schreiben
data = 0x80000000; // Ausgang 32 wird auf 1 gesetzt
DapiDOSet32(handle, 0, data); // Chan Start = 0
printf(„Schreibe auf Ausgänge Daten=0x%x\n“, data);
printf(„Taste für weiter\n“);
getch();
// —————————————————-
// Einen Wert auf die Ausgänge schreiben
data = 0x80000000; // Ausgang 64 wird auf 1 gesetzt
DapiDOSet32(handle, 32, data); // Chan Start = 32
printf(„Schreibe auf Ausgänge Daten=0x%x\n“, data);
printf(„Taste für weiter\n“);
getch();

DapiDOSet64
Dieser Befehl setzt gleichzeitig 64 digitale Ausgänge.

DapiDOSet64



Beschreibung

Dieser Befehl setzt gleichzeitig 64 digitale Ausgänge.



Definition

void DapiDOSet64(ULONG handle, ULONG ch, ULONGLONG data);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 64, ..)
data=Gibt die Datenwerte an, die geschrieben werden



Return-Wert

Keiner

DapiDOClrBit32
Mit diesem Befehl können Ausgänge gezielt auf 0 geschaltet werden, ohne die Zustände der benachbarten Ausgänge zu ändern.

DapiDOClrBit32



Beschreibung

Mit diesem Befehl können Ausgänge gezielt auf 0 geschaltet werden, ohne die Zustände der benachbarten Ausgänge zu ändern.



Definition

void DapiDOClrBit32(uint handle, uint ch, uint data);



Parameter

handle = Dies ist das Handle eines geöffneten Moduls
ch = Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll
data = Gibt den Datenwert an, der geschrieben werden soll (bis zu 32 Bit)



Return-Wert

Keiner



Bemerkung

Nur die Bits mit einer Wertigkeit von 1 im data Parameter werden vom Befehl berücksichtigt.



Programmierbeispiel

data = 0x1; // Output 0 would be changed to 0. The states of outputs 1-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xf; // Outputs 0-3 would be changed to 0. The states of outputs 4-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xff; // Outputs 0-7 would be changed to 0. The states of outputs 8-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xff000000; // Outputs 23-31 would be changed to 0. The states of outputs 0-21 won’t be changed
DapiDOSetBit32(handle, 0, data);

DapiDOSet1_WithTimer
Diese Funktion setzt einen Digitalausgang (ch) auf einen Wert (data - 0 oder 1) für eine bestimmte Zeit in ms.

DapiDOSet1_WithTimer



Beschreibung

Diese Funktion setzt einen Digitalausgang (ch) auf einen Wert (data – 0 oder 1) für eine bestimmte Zeit in ms.



Definition

void DapiDOSet1_WithTimer(ULONG handle, ULONG ch, ULONG data, ULONG time_ms);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des zu setzenden Ausgangs an (0 .. )
data=Gibt den Datenwert an, der geschrieben wird (0 / 1)
time_ms=Gibt die Zeit an, in der der Ausgang gesetzt wird [ms]



Return-Wert

Keiner



Bemerkung

Dieser Befehl wird von allen Ausgangsmodulen der NET-Serie, sowie von unserem RO-O8-R8 Modul unterstützt.
Dieser Befehl verliert seine Gültigkeit, sofern er mit anderen Werten überschrieben wird.
Möchte man den Befehl deaktivieren, dann muss er mit time_ms=0 überschrieben werden.



Programmierbeispiel

DapiDOSet1_WithTimer(handle, 2, 1, 1000);
//Setting channel 2 for 1000msec to 1

DapiDOSetBit32
Mit diesem Befehl können Ausgänge gezielt auf 1 geschaltet werden, ohne die Zustände der benachbarten Ausgänge zu ändern.

DapiDOSetBit32



Beschreibung

Mit diesem Befehl können Ausgänge gezielt auf 1 geschaltet werden, ohne die Zustände der benachbarten Ausgänge zu ändern.



Definition

void DapiDOSetBit32(uint handle, uint ch, uint data);



Parameter

handle = Dies ist das Handle eines geöffneten Moduls
ch = Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll
data = Gibt den Datenwert an, der geschrieben werden soll (bis zu 32 Bit)



Return-Wert

Keiner



Bemerkung

Nur die Bits mit einer Wertigkeit von 1 im data Parameter werden vom Befehl berücksichtigt.



Programmierbeispiel

data = 0x1; // Output 0 would be changed to 1. The states of outputs 1-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xf; // Outputs 0-3 would be changed to 1. The states of outputs 4-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xff; // Outputs 0-7 would be changed to 1. The states of outputs 8-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xff000000; // Outputs 23-31 would be changed to 1. The states of outputs 0-21 won’t be changed
DapiDOSetBit32(handle, 0, data);

DapiDOReadback32
Dieser Befehl liest die 32 digitalen Ausgänge zurück.

DapiDOReadback32



Beschreibung

Dieser Befehl liest die 32 digitalen Ausgänge zurück.



Definition

ULONG DapiDOReadback32(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem zurückgelesen werden soll (0, 32, 64, ..)



Return-Wert

Zustand von 32 Ausgängen.

DapiDOReadback64
Dieser Befehl liest die 64 digitalen Ausgänge zurück.

DapiDOReadback32



Beschreibung

Dieser Befehl liest die 32 digitalen Ausgänge zurück.



Definition

ULONG DapiDOReadback32(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem zurückgelesen werden soll (0, 32, 64, ..)



Return-Wert

Zustand von 32 Ausgängen.

Software FIFO-Funktionen

DapiSpecialCommand - DapiSpecialCMDSWFifo
Dieser Befehl dient zum Einstellen der Software FIFO der NET-Serie

DapiSpecialCommand-DapiSpecialCMDSWFifo



Beschreibung

Dieser Befehl dient zum Einstellen der Software FIFO.
DAPI_SPECIAL_CMD_SW_FIFO-Befehle funktionieren nur bei der NET-Serie.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO, cmd, fifo_instance, par2);



Parameter

handle = Dies ist das Handle eines geöffneten Moduls
cmd = auszuführende Funktion
fifo_instance = Gibt die Instanz des Software FIFO an. Bislang gibt es nur Instanz 0
par2 = Wert, der an die Funktion übergeben wird



Bemerkung

Definieren Sie als erstes immer das Submodul mit dem DapiSpecialSWFifoSetSubmodule-Befehl!

DapiSpecialCommand - DapiSpecialSWFifoSetSubmodule
Dieser Befehl gibt an, an welches Submodul die Daten des Software FIFO übergeben werden

DapiSpecialCommand-DapiSpecialSWFifoSetSubmodule



Beschreibung

Dieser Befehl gibt an, an welches Submodul die Daten des Software FIFO übergeben werden.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO, cmd, fifo_instance, par2);



Parameter

cmd = DAPI_SPECIAL_SW_FIFO_SET_SUBMODULE
fifo_instance = Gibt die Instanz des Software FIFO an
par2 = gibt die Nummer des Submoduls an (0, 1, 2, 3, …)



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO,
DAPI_SPECIAL_SW_FIFO_SET_SUBMODULE, fifo_instance, 2);
//Der Software FIFO überträgt die Daten an Submodul 2.

DapiSpecialCommand - DapiSpecialSWFifoGetSubmodule
Dieser Befehl gibt die Nummer des Submoduls, auf welches die Daten übertragen werden, wieder

DapiSpecialCommand-DapiSpecialSWFifoGetSubmodule



Beschreibung

Dieser Befehl gibt die Nummer des Submoduls, auf welches die Daten übertragen werden, wieder.



Definition

ULONG DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO, cmd, fifo_instance, 0);



Parameter

cmd = DAPI_SPECIAL_SW_FIFO_GET_SUBMODULE
fifo_instance = Gibt die Instanz des Software FIFO an



Return-Wert

Nummer des Submodules (0, 1, 2, 3, …)



Programmierbeispiel

unsigned long ret = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO,
DAPI_SPECIAL_SW_FIFO_GET_SUBMODULE, fifo_instance, 0);
printf(„Submodule = %lu\n“, ret);
//Die Nummer des Submoduls wird ausgelesen und dargestellt.

DapiSpecialCommand - DapiSpecialSWFifoActivate
Dieser Befehl aktiviert die automatische Ausgabe des D/A Wandlers

DapiSpecialCommand-DapiSpecialSWFifoActivate



Beschreibung

Dieser Befehl aktiviert die Fifo-Datenübertragung innerhalb der NET-Module.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO, cmd, fifo_instance, 0);



Parameter

cmd = DAPI_SPECIAL_SW_FIFO_ACTIVATE
fifo_instance = Gibt die Instanz des Software FIFO an



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO,
DAPI_SPECIAL_SW_FIFO_ACTIVATE, fifo_instance, 0);
//Das automatische Ausgeben des D/A Wandlers wird aktiviert.

DapiSpecialCommand - DapiSpecialSWFifoDeactivate
Dieser Befehl deaktiviert die automatische Ausgabe des D/A Wandlers

DapiSpecialCommand-DapiSpecialSWFifoDeactivate



Beschreibung

Dieser Befehl deaktiviert die Fifo-Datenübertragung innerhalb der NET-Module.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO, cmd, fifo_instance, 0);



Parameter

cmd = DAPI_SPECIAL_SW_FIFO_DEACTIVATE
fifo_instance = Gibt die Instanz des Software FIFO an



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO,
DAPI_SPECIAL_SW_FIFO_DEACTIVATE, fifo_instance, 0);
//Das automatische Ausgeben des D/A Wandlers wird deaktiviert.

DapiSpecialCommand - DapiSpecialSWFifoGetActivity
Mit diesem Befehl wird der Status der Übertragung des FIFO an den D/A Wandler abgerufen (ob aktiv oder inaktiv)

DapiSpecialCommand-DapiSpecialSWFifoGetActivity



Beschreibung

Mit diesem Befehl wird der Status der Übertragung des FIFO an den D/A Wandler abgerufen (ob aktiv oder inaktiv).



Definition

ULONG DapiSpecialCommand(handle, DAPI_SPECIAL_SW_FIFO, cmd, fifo_instance, 0);



Parameter

cmd = DAPI_SPECIAL_SW_FIFO_GET_ACTIVITY
fifo_instance = Gibt die Instanz des Software FIFO an



Return-Wert

Return = 0 (Übertragung ist deaktiviert)
Return = 1 (Übertragung ist aktiviert)



Programmierbeispiel

unsigned long ret = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO,
DAPI_SPECIAL_SW_FIFO_GET_ACTIVITY, fifo_instance, 0);
printf(„Status = %lu\n“, ret);
//Übertragungs-Status wird abgerufen

DapiSpecialCommand - DapiSpecialSWFifoIOActivate
Dieser Befehl aktiviert die FIFO- I/O Ein-/Ausgabe

DapiSpecialCommand-DapiSpecialSWFifoIOActivate



Beschreibung

Dieser Befehl aktiviert die FIFO- I/O Ein-/Ausgabe.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO, cmd, fifo_instance, 0);



Parameter

cmd = DAPI_SPECIAL_SW_FIFO_IO_ACTIVATE
fifo_instance = Gibt die Instanz des Software FIFO an



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO,
DAPI_SPECIAL_SW_FIFO_IO_ACTIVATE, fifo_instance, 0);
//Das automatische Ausgeben des FIFO an das Modul wird aktiviert.

DapiSpecialCommand - DapiSpecialSWFifoIODeactivate
Dieser Befehl deaktiviert die FIFO- I/O Ein-/Ausgabe

DapiSpecialCommand-DapiSpecialSWFifoIODeactivate



Beschreibung

Dieser Befehl deaktiviert die FIFO- I/O Ein-/Ausgabe.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO, cmd, fifo_instance, 0);



Parameter

cmd = DAPI_SPECIAL_SW_FIFO_IO_DEACTIVATE
fifo_instance = Gibt die Instanz des Software FIFO an

Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO,
DAPI_SPECIAL_SW_FIFO_IO_DEACTIVATE, fifo_instance, 0);
//Das automatische Ausgeben des FIFO an das Modul wird deaktiviert.

DapiSpecialCommand - DapiSpecialSWFifoInitAndClear
Dieser Befehl löscht vorhandene Daten aus dem Software FIFO Speicher und bringt den FIFO-Mechanismus in den Ausgangszustand zurück

DapiSpecialCommand-DapiSpecialSWFifoInitAndClear



Beschreibung

Dieser Befehl löscht vorhandene Daten aus dem Software FIFO Speicher und bringt den FIFO-Mechanismus in den Ausgangszustand zurück.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO, cmd, fifo_instance, 0);



Parameter

cmd = DAPI_SPECIAL_SW_FIFO_INIT_AND_CLEAR
fifo_instance = Gibt die Instanz des Software FIFO an



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO,
DAPI_SPECIAL_SW_FIFO_INIT_AND_CLEAR, fifo_instance, 0);
//Vorhandene Daten werden aus dem FIFO Speicher gelöscht.

DapiSpecialCommand - DapiSpecialSWFifoSetChannel
Dieser Befehl gibt unter Angabe von Start- und Endkanal an, in welche A/D Kanäle die Daten des FIFO übertragen werden sollen

DapiSpecialCommand-DapiSpecialSWFifoSetChannel



Beschreibung

Dieser Befehl gibt unter Angabe von Start- und Endkanal an, in welche A/D Kanäle die Daten des FIFO übertragen werden sollen.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO, cmd, fifo_instance, ch);



Parameter

cmd = DAPI_SPECIAL_SW_FIFO_SET_CHANNEL
fifo_instance = Gibt die Instanz des Software FIFO an
ch = Angabe des Start- und Endkanals



Programmierbeispiel

unsigned long ch_start = 0; //Start with D/A Channel 0
unsigned long ch_end = 1; //End with D/A Channel 1

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO,
DAPI_SPECIAL_SW_FIFO_SET_Channel, fifo_instance,
((ch_end << 8) & 0xff00) | (ch_start & 0xff);
//Der Start- und Endkanal wird festgelegt

DapiSpecialCommand - DapiSpecialSWFifoGetChannel
Dieser Befehl zeigt die D/A Kanäle auf welches die Daten übertragen werden

DapiSpecialCommand-DapiSpecialSWFifoGetChannel



Beschreibung

Dieser Befehl zeigt die D/A Kanäle auf welches die Daten übertragen werden.



Definition

ULONG DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO, cmd, fifo_instance, 0);



Parameter

cmd = DAPI_SPECIAL_SW_FIFO_GET_CHANNEL
fifo_instance = Gibt die Instanz des Software FIFO an



Return-Wert

Nummer der A/D Kanäle
Bit 0-7 Startkanal
Bit 8-15 Endkanal



Programmierbeispiel

unsigned long ret = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO,
DAPI_SPECIAL_SW_FIFO_GET_CHANNEL, fifo_instance, 0);
printf(„Channel = %lu\n“, ret);
//Zeigt auf welche A/D Kanäle die Daten übertragen werden.

DapiSpecialCommand - DapiSpecialSWFifoSetFrequencyHz
Dieser Befehl gibt an, in welchem Frequenzintervall (in Hertz) aus dem FIFO in das Modul geschrieben wird

DapiSpecialCommand-DapiSpecialSWFifoSetFrequencyHz



Beschreibung

Dieser Befehl gibt an, in welchem Frequenzintervall (in Hertz) aus dem FIFO in das Modul geschrieben wird.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO, cmd, fifo_instance, par2);



Parameter

cmd = DAPI_SPECIAL_SW_FIFO_SET_FREQUENCY_HZ
fifo_instance = Gibt die Instanz des Software FIFO an
par2 = Frequenzintervall in Hertz (Hz)



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO,
DAPI_SPECIAL_SW_FIFO_SET_FREQUENCY_HZ, fifo_instance, 10);
//Setzt das Frequenzintervall auf 10Hz.

DapiSpecialCommand - DapiSpecialSWFifoGetFrequencyHz
Dieser Befehl gibt das vorher eingestellte Frequenzintervall in Hertz wieder

DapiSpecialCommand-DapiSpecialSWFifoGetFrequencyHz



Beschreibung

Dieser Befehl gibt das vorher eingestellte Frequenzintervall in Hertz wieder.



Definition

ULONG DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO, cmd, fifo_instance, 0);



Parameter

cmd = DAPI_SPECIAL_SW_FIFO_GET_FREQUENCY_HZ
fifo_instance = Gibt die Instanz des Software FIFO an



Return-Wert

Frequenzintervall in Hertz (Hz)



Programmierbeispiel

unsigned long ret = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO,
DAPI_SPECIAL_SW_FIFO_GET_FREQUENCY_HZ, fifo_instance, 0);
printf(„Frequency = %lu (Hz)\n“, ret);
//Zeigt das vorher eingestellte Frequenzintervall an.

DapiSpecialCommand - DapiSpecialSWFifoGetBytesFree
Dieser Befehl dient zum Auslesen der freien Bytes im Software FIFO Buffer

DapiSpecialCommand-DapiSpecialSWFifoGetBytesFree



Beschreibung

Dieser Befehl dient zum Auslesen der freien Bytes im Software FIFO Buffer.



Definition

ULONG DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO, cmd, fifo_instance, 0);



Parameter

cmd = DAPI_SPECIAL_SW_FIFO_GET_BYTES_FREE
fifo_instance = Gibt die Instanz des Software FIFO an



Return-Wert

Freie Bytes des Software FIFO



Programmierbeispiel

unsigned long ret = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO,
DAPI_SPECIAL_SW_FIFO_GET_BYTES_FREE, fifo_instance, 0);
printf(„Freier Speicher = %lu\n“, ret);
//Ausgabe der noch freien Bytes des Speichers.

DapiSpecialCommand - DapiSpecialSWFifoGetBytesPerSample
Dieser Befehl gibt an wieviel Bytes für das Schreiben in den D/A Wandler notwendig sind

DapiSpecialCommand-DapiSpecialSWFifoGetBytesPerSample



Beschreibung

Dieser Befehl gibt an wieviel Bytes für das Schreiben in den D/A Wandler notwendig sind.
Beispiel: Werden bei einem 16 Bit (2Byte) D/A Wandler 3 D/A Kanäle beschrieben, werden also 3×2 Bytes pro Sample benötigt. Der Wert 6 wird wiedergeben.



Definition

ULONG DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO, cmd, fifo_instance, 0);



Parameter

cmd = DAPI_SPECIAL_SW_FIFO_GET_BYTES_PER_SAMPLE
fifo_instance = Gibt die Instanz des Software FIFO an



Return-Wert

Benötigte Bytes pro Sample



Programmierbeispiel

unsigned long ret = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO,
DAPI_SPECIAL_SW_FIFO_GET_BYTES_PER_SAMPLE, fifo_instance, 0);
printf(„Benoetigte Bytes = %lu\n“, ret);
//Ausgabe der notwendigen Bytes pro Sample.

DapiSpecialCommand - DapiSpecialSWFifoSetMode
Dieser Befehl setzt den Software FIFO Mode

DapiSpecialCommand-DapiSpecialSWFifoSetMode



Beschreibung

Dieser Befehl setzt den Software FIFO Mode. In der aktuellen Firmware wird dieser Befehl noch nicht unterstützt.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO, cmd, fifo_instance, par2);



Parameter

cmd = DAPI_SPECIAL_SW_FIFO_SET_MODE
fifo_instance = Gibt die Instanz des Software FIFO an
par2 = Software FIFO Mode



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO,
DAPI_SPECIAL_SW_FIFO_SET_MODE, fifo_instance, 0);
//Der Software FIFO Mode wird gesetzt.

DapiSpecialCommand - DapiSpecialSWFifoGetMode
Dieser Befehl gibt den vorher eingestellten FIFO Mode wieder

DapiSpecialCommand-DapiSpecialSWFifoGetMode



Beschreibung

Dieser Befehl gibt den vorher eingestellten FIFO Mode wieder. Aktuell wird dieser in der Firmware noch nicht unterstützt.



Definition

ULONG DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO, cmd, fifo_instance, 0);



Parameter

cmd = DAPI_SPECIAL_SW_FIFO_GET_MODE
fifo_instance = Gibt die Instanz des Software FIFO an



Return-Wert

FIFO Software Mode



Programmierbeispiel

unsigned long ret = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO,
DAPI_SPECIAL_SW_FIFO_GET_MODE, fifo_instance, 0);
printf(„Mode = %lu\n“, ret);
//Gibt den vorher eingestellten FIFO Mode wieder.

DapiSpecialCommand - DapiSpecialSWFifoGetStatus
Mit diesem Befehl werden Status Informationen abgerufen. In der Aktuellen Firmware wird dies noch nicht unterstützt

DapiSpecialCommand-DapiSpecialSWFifoGetStatus



Beschreibung

Mit diesem Befehl können Statuswerte abgerufen werden.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO, cmd, fifo_instance, 0);



Parameter

cmd = DAPI_SPECIAL_SW_FIFO_GET_STATUS
fifo_instance = Gibt die Instanz des Software FIFO an



Return-Wert

Beschreibung
(FIFO-Status erzeugt einen Return-Wert…)		 Return-Wert in hex
DAPI_SPECIAL_SW_FIFO_STATUS_IS_ACTIVE … wenn die Ausgabe des D/A Wandlers aktiv ist 0x01
DAPI_SPECIAL_SW_FIFO_STATUS_IO_IS_ACTIVE … wenn die Ausgabe des FIFO I/O aktiv ist 0x02
DAPI_SPECIAL_SW_FIFO_STATUS_FIFO_OVERFLOW … wenn zuviele Daten in den FIFO geschrieben werden 0x04
DAPI_SPECIAL_SW_FIFO_STATUS_FIFO_UNDERRUN … wenn der FIFO leer läuft 0x08
DAPI_SPECIAL_SW_FIFO_STATUS_FIFO_OUT_OF_SYNC … wenn die FIFO-Kommunikation innerhalb der Module unterbrochen ist 0x10

Programmierbeispiel

unsigned long ret;

ret = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_SW_FIFO,DAPI_SPECIAL_SW_FIFO_GET_STATUS, fifo_instance, 0);
if((ret & 0x01) != 0) {printf(„is_active“);}
if((ret & 0x02) != 0) {printf(„io_is_active“);}
if((ret & 0x04) != 0) {printf(„fifo_overflow“);}
if((ret & 0x08) != 0) {printf(„fifo_underrun“);}
if((ret & 0x10) != 0) {printf(„fifo_out_of_sync);}

DapiSpecialCommand - DapiSpecialCMDAD
Dieser Befehl verwaltet die Steuerung des Software-FIFO eines A/D-Wandlers

DapiSpecialCommand-DapiSpecialCMDAD



Beschreibung

Dieser Befehl verwaltet die Steuerung des Software-FIFO eines A/D-Wandlers.



Definition

ULONG DapiSpecialCommand(ULONG handle, DAPI_SPECIAL_CMD_AD, ULONG cmd, ULONG ch_range, ULONG par0);



Parameter

handle = Dies ist das Handle eines geöffneten Moduls
ch_range = Gibt die Nummer des A/D-Wandler Moduls an (siehe Beispiel bzw. Datei delib.h)



FIFO initialisieren

cmd=DAPI_SPECIAL_RO_AD_FIFO_INIT
par0=nicht definiert

FIFO aktivieren
cmd=DAPI_SPECIAL_RO_AD_FIFO_ACTIVATE
par0=nicht definiert

FIFO deaktivieren
cmd=DAPI_SPECIAL_RO_AD_FIFO_DEACTIVATE
par0=nicht definiert

FIFO Interval setzen
cmd=DAPI_SPECIAL_RO_AD_FIFO_SET_INTERVAL_MS
par0=Intervall [msec]

FIFO für einen A/D-Wandler Kanal setzen
cmd=DAPI_SPECIAL_RO_AD_FIFO_SET_CHANNEL
par0=16 Bit Wert für A/D-Kanäle, die in den FIFO geschrieben werden. Jedes Bit steht für einen Kanal (Bit0 -> AD0, Bit1 -> AD1, .. Bit15 -> AD15).
Ist das Bit gesetzt, ist der entsprechende A/D-Kanal aktiv.

FIFO Status abfragen
cmd=DAPI_SPECIAL_RO_AD_FIFO_GET_STATUS
par0=nicht definiert



Return-Wert

cmd=DAPI_SPECIAL_RO_AD_FIFO_INIT
kein return Wert

cmd=DAPI_SPECIAL_RO_AD_FIFO_ACTIVATE
kein return Wert

cmd=DAPI_SPECIAL_RO_AD_FIFO_DEACTIVATE
kein return Wert

cmd=DAPI_SPECIAL_RO_AD_FIFO_SET_INTERVAL_MS
kein return Wert

cmd=DAPI_SPECIAL_RO_AD_FIFO_SET_CHANNEL
kein return Wert

cmd=DAPI_SPECIAL_RO_AD_FIFO_GET_STATUS
return=aktueller FIFO-Status

Wert [hex] Bedeutung Erklärung 0x80 RO_FIFO_STATUS_MASK_MEASURE_ENABLED FIFO ist aktiv 0x40 RO_FIFO_STATUS_MASK_TEST_DATA
0x20 RO_FIFO_STATUS_MASK_OVERFLOW FIFO Buffer ist voll 0x10 RO_FIFO_STATUS_MASK_UNDERRUN
0x08 RO_FIFO_STATUS_FULL_256_BYTE 256 Byte Daten vorhanden 0x04 RO_FIFO_STATUS_FULL_64_BYTE 64 Byte Daten vorhanden 0x02 RO_FIFO_STATUS_FULL_16_BYTE 16 Byte Daten vorhanden 0x01 RO_FIFO_STATUS_FULL_1_BYTE 1 Byte Daten vorhanden



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_AD, DAPI_SPECIAL_RO_AD_FIFO_DEACTIVATE, DAPI_SPECIAL_AD_CH0_CH15, 0);
// deactivates the current AD-FIFO recording for AD module0 (channel 0 to 15)

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_AD, DAPI_SPECIAL_RO_AD_FIFO_INIT, DAPI_SPECIAL_AD_CH0_CH15, 0);
// initialze a new AD-FIFO recording for AD module 0 (channel 0 to 15)

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_AD, DAPI_SPECIAL_RO_AD_FIFO_SET_INTERVAL_MS, DAPI_SPECIAL_AD_CH0_CH15, 100);
// set the AD-FIFO interval for recording to 100ms fir AD module 0 (channel 0 to 15)

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_AD, DAPI_SPECIAL_RO_AD_FIFO_SET_CHANNEL, DAPI_SPECIAL_AD_CH0_CH15, 0x1051);
// set the A/D channels which should be recorded for AD module 0 (channel 0 to 15)
// 0x1051 [hex] = 0001 0000 0101 0001 [bin]
// the following channels will be recorded: AD0, AD4, AD6 and AD12

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_AD, DAPI_SPECIAL_RO_AD_FIFO_ACTIVATE, DAPI_SPECIAL_AD_CH0_CH15, 0);
// starts / activates the recording

status = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_AD, DAPI_SPECIAL_RO_AD_FIFO_GET_STATUS, DAPI_SPECIAL_AD_CH0_CH15, 0);
// get the current AD-FIFO status

DapiWriteFifo
Dieser Befehl schreibt Datensätze in den Software FIFO

DapiWriteFifo



Beschreibung

Dieser Befehl schreibt Datensätze in den Software FIFO.



Definition

DapiWriteFifo(ULONG handle, ULONG fifo_instance, ULONG type, UCHAR * buffer, ULONG buffer_length);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
fifo_instance=Gibt die Instanz des Software FIFO an
type=Gibt den FIFO-Typ an
buffer=Buffer für den zu sendenden Datensatz
buffer_length=Länge des Buffers



Programmierbeispiel

DapiWriteFifo(handle, fifo_instance, 0, buff, pos);
//Schreibt den Datensatz in den Software FIFO.

DapiReadFifo
Dieser Befehl liest den Software-FIFO von RO-Modulen aus

DapiReadFifo



Beschreibung

Dieser Befehl liest den Software-FIFO aus. Die ausgelesenen Datensätze werden nach dem Lesen aus dem Software-FIFO des Moduls gelöscht.



Definition

ULONG DapiReadFifo(ULONG handle, ULONG fifo_instance, ULONG type, UCHAR * buffer, ULONG buffer_length);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
fifo_instance=Gibt die Instanz des Software FIFO an
type=Gibt den FIFO-Typ an
buffer=Buffer für den zu empfangenden Datensatz
buffer_length=Länge des Buffers



Return-Wert

Länge der ausgelesenen FIFO-Datenstätze



Aufbau eines FIFO-Datensatz

(Beispiel mit 2 aktiven AD Kanälen, AD0 und AD4)

Byte || Bedeutung || Wert [hex]

0 RO_FIFO_ID_START 0xf0

1 FIFO-Typ
2 Zeitstempel (Bit0..Bit7)
3 Zeitstempel (Bit8..Bit15)
4 Aktive A/D-Kanäle (Bit0..Bit7) 0x11

5 Aktive A/D-Kanäle (Bit8..Bit15) 0x00

6 A/D Wert Kanal 0 (Bit0..Bit7)
7 A/D Wert Kanal 0 (Bit8..Bit15)
8 A/D Wert Kanal 4 (Bit0..Bit7)
9 A/D Wert Kanal 4 (Bit8..Bit15)
10 RO_FIFO_ID_END 0xf1

FIFO-Datenstatz = 7 Bytes ID + (2 x Anzahl aktiver A/D-Kanäle) Bytes Daten



RO_FIFO_ID_START

Signalisiert den Anfang eines neuen FIFO-Datensatzes. Die RO_FIFO_ID_START hat immer den Wert 0xf0 [hex]



FIFO Typ

Gibt den FIFO Typ an (z.B. RO_FIFO_ID_TYPE_AD16M0 für A/D-FIFO)



Zeitstempel

Gibt den 16 Bit Zeitstempel des aktuellen Datensatzes an. Zeit-Referenz ist hierbei der Zeitpunkt der Aktivierung des FIFO.
Beim Überlauf des Zeitstempels, wird dieser auf 0 zurückgesetzt.



Aktive A/D-Kanäle

Gibt einen 16 Bit Wert für die aktuell aktiven A/D-Kanäle an. Jedes Bit steht für einen Kanal (Bit0 -> AD0, Bit1 -> AD1, .. Bit15 -> AD15).
Ist das Bit gesetzt, ist der entsprechende A/D-Kanal aktiv

RO_FIFO_ID_END
Signalisiert das Ende eines FIFO-Datensatzes. Die RO_FIFO_ID_END hat immer den Wert 0xf1 [hex]



Bemerkung

Dieser Befehl wird nur von unseren Modulen der RO-ETH-Serie unterstützt.
Beachten Sie, dass der Software FIFO zuvor mit dem Befehl „DapiSpecialCMDAD“ aktiviert, bzw. initialisiert werden muss.



Programmierbeispiel

bytes_received = DapiReadFifo(handle, DAPI_FIFO_TYPE_READ_AD_FIFO, buffer, sizeof(buffer));
//Reads the Software FIFO

Blockschaltbild RO-O16

Anschlussbeispiel Optoin

Anschlussbeispiel

Anschlussbeispiel MOSFET

Anschlussbeispiel

Schraubenloses Steckverbindersystem

Die kundenseitige Anschlussverdrahtung der Ein- und Ausgänge erfolgt über schraubenlose, steckbare Klemmleisten. Der Leiteranschluss erfolgt durch ein sog. Betätigungswerkzeug.
Eine Verriegelungs- und Auswerfmechanik erleichtert das Stecken und Entfernen der kompletten Klemmleiste.



Handhabung

Schritt 1

Betätigungswerkzeug dem Lieferumfang entnehmen.

Schritt 2

Betätigungswerkzeug in Leiteranschlussrichtung kräftig in die seitliche Öffnung stecken.

Schritt 3

Den abisolierten Leiter nun in den geöffneten Klemmkontakt stecken.

Schritt 4

Betätigungswerkzeug wieder heraus ziehen.

Schritt 5

Ordnungsgemäßen Anschluss des Leiters überprüfen. Dieser sollte sich nun nicht mehr ohne Weiteres herausziehen lassen.

Manual

Handbuch RO-Serie
Hardware- und Software-Beschreibung
Download
  • Beschreibung der Steuer-/Regelungstechnik-Module
  • Konfiguration der unterschiedlichen Modul-Schnittstellen
  • Softwareinstallation der DELIB-Treiber-Bibliothek

DELIB Treiberbibliothek

Manual der DELIB Treiberbibliothek
Dokumentation aller Befehle für die Treiberbibliothek
Download
  • Windows 10, 8, Vista, 7, XP, 2000 und Linux
  • Modul open/close Funktionen
  • Digitale Eingänge: Lesen von 1 / 8 / 16 / 32 / 64 bit
  • Digitale Ausgänge: Schreiben von 1 / 8 / 16 / 32 / 64 bit
  • A/D Lesen: read, read_volt, read_mA, set A/D mode
  • D/A schreiben: write, write_volt, write_mA, set D/A mode
DELIB (64-Bit)Treiberbibliothek für Windows
Für Windows 10, Windows 7, Windows 8, Vista, XP und 2000
Download

Installationsdatei für die 64-Bit Version der DELIB Treiberbibliothek.

Die folgenden Betriebssysteme sind kompatibel:
64-Bit

  • Windows 10 x64
  • Windows 7 x64
  • Windows 8 x64
  • Windows Server 2012 x64
  • Windows Server 2008 x64
  • Windows Vista x64
  • Windows XP x64
  • Windows Server 2003 x64

Mitgelieferte Software

  • DT-Flasher x64
    Software um DEDITEC Modul auf den neusten Stand zu bringen
  • DELIB Configuration Utility x64
    Konfiguration von Moduladressen einstellen
  • DELIB Module Config x64
    Konfiguration von modulspezifischen Einstellungen
  • CAN Configuration Utility x64
    Konfiguration von CAN Modulen einstellen
  • DELIB Module Demo x64
    Ermöglicht manuelles Schalten eines Moduls
  • DELIB Command Line Interface x64
    Ermöglicht das Ausführen von DELIB-Befehlen in der Kommandozeile
  • Watchdog Configuration Utility x64
    Konfiguration eines Watchdog-Sticks einstellen
DELIB (32-Bit)Treiberbibliothek für Windows
Für Windows 10, Windows 7, Windows 8, Vista, XP und 2000
Download

Installationsdatei für die 32-Bit Version der DELIB Treiberbibliothek.

Die folgenden Betriebssysteme sind kompatibel:
32-Bit

    • Windows 10
    • Windows 7
    • Windows 8
    • Windows Server 2012
    • Windows Server 2008
    • Windows Vista
    • Windows XP
    • Windows Server 2003

64-Bit

  • Windows 10 x64
  • Windows 7 x64
  • Windows 8 x64
  • Windows Server 2012 x64
  • Windows Server 2008 x64
  • Windows Vista x64
  • Windows XP x64
  • Windows Server 2003 x64

Mitgelieferte Software

  • DT-Flasher
    Software um DEDITEC Modul auf den neusten Stand zu bringen
  • DELIB Configuration Utility
    Konfiguration von Moduladressen einstellen
  • DELIB Module Config
    Konfiguration von modulspezifischen Einstellungen
  • CAN Configuration Utility
    Konfiguration von CAN Modulen einstellen
  • DELIB Module Demo
    Ermöglicht manuelles Schalten eines Moduls
  • DELIB Command Line Interface
    Ermöglicht das Ausführen von DELIB-Befehlen in der Kommandozeile
  • Watchdog Configuration Utility
    Konfiguration eines Watchdog-Sticks einstellen

Achtung:

Mit dieser Version der Treiberbibliothek können nur 32-Bit Anwendungen erstellt werden, die dann auf 32- und 64-Bit Systemen ausgeführt werden können.

DELIB Treiberbibliothek für Linux (32/64-Bit)
Für 32/64-Bit Linux-Distributionen ab Kernel 2.6.x
Download

DELIB Treiberbibliothek für Linux-Distributionen (32/64-Bit) ab Kernel 2.6.x

Dieses Treiberpaket beinhaltet folgende Komponenten

  • DELIB USB Treiber
  • DELIB Ethernet Treiber
  • DELIB CLI

DELIB USB Treiber

Unterstützung für folgende Produkte:

  • NET-Serie (über USB Schnittstelle)
  • RO-USB-Serie
  • BS-USB-Serie
  • USB-Mini-Sticks
  • USB-Watchdog
  • USB-OPTION-8 / USB-RELAIS-8
  • USB-TTL-32 / USB-TTL-64

Hinweis:

Mit der Standard Ausführung des USB Treibers können mehrere USB Produkte mit unterschiedlichen Modul-IDs (z.B. ein RO-USB und ein USB-OPTOIN-8) angesprochen werden. Hierbei ist keine weitere Treiberinstallation erforderlich.

Wenn mehrere USB Produkte mit gleicher Modul-ID (z.B. ein USB-OPTOIN-8 und ein USB-RELAIS-8) angesprochen werden sollen, muss zusätzlich der Linux FTDI-Treiber installiert sein. Den FTDI-Treiber finden Sie unter http://www.ftdichip.com.

DELIB Ethernet Treiber

Unterstützung für folgende Produkte:

  • NET-Serie (über Ethernet Schnittstelle)
  • RO-ETH-Serie
  • RO-ETH/LC-Serie
  • BS-ETH-Serie
  • ETH-OPTION-8 / ETH-RELAIS-8
  • ETH-TTL-64

DELIB CLI

Mit dem DELIB CLI (Command Line Interface) für Linux können alle Befehle für digitale und analoge I/Os direkt über die Kommando-Zeile gesetzt werden


Download

Hardware-Updates (Firmware)
Flash Files für den DT-Flasher
Download

Die Flash Files können auch direkt im DT-Flasher heruntergeladen werden.

Dieses Paket enthält Firmware Dateien für die folgenden Produkte:



STARTER-Serie:

  • USB-MINI-Sticks
  • USB-8-er Opto/Relais
  • Ethernet 8-er Opto/Relais
  • USB-TTL I/O
  • Ethernet-TTL I/O

BS-Serie:

  • BS-CAN Module
  • BS-ETH Module
  • BS-USB Module
  • BS-SER Module

RO-Serie Interfaces:

  • RO-USB
  • RO-SER
  • RO-ETH
  • RO-ETH/LC
  • RO-CAN

RO-Serie I/Os:

  • AD / DA Module
  • CNT8 / CNT-IGR
  • O8-R8 Zeitmodul
  • PT100
  • Stepper2

Entwicklungszubehör

  • USB Controller 8
  • USB Watchdog Stick

DEDITEC Treiber CD

DEDITEC Treiber CD mit vielen hilfreichen Tools und Handbüchern zur Inbetriebnahme Ihrer DEDITEC Produkte.

  • DELIB Treiberbibliothek für Windows
  • Test- und Konfigurationssoftware
  • Handbücher
  • Datenblätter
  • Beispielprogramme für C++, C#, VB, VB.Net, Delphi, LabVIEW

2 poliger Steckverbinder

Ermöglicht den Anschluss der Spannungsversorgung an das DEDITEC Modul.

  • Typ: Phoenix Contact 1783287
  • 100 % fehlsteckgeschützt
  • Für alle Leiterarten von 0,2mm² bis 2,5mm²

10 poliger Steckverbinder

Wird benötigt zum Anschluss Ihrer Anwendung an das DEDITEC Modul.

  • Typ: Wago Kontakttechnik 713-1105/037-000
  • Steckbare Federleiste mit Verriegelungsmechanik
  • 100 % fehlsteckgeschützt
  • 1-Leiter Anschluss für alle Leiterarten bis 1,5mm²





16 poliger Steckverbinder

Wird benötigt zum Anschluss Ihrer Anwendung an das DEDITEC Modul.

  • Typ: Wago Kontakttechnik 713-1108/037-000
  • Steckbare Federleiste mit Verriegelungsmechanik
  • 100 % fehlsteckgeschützt
  • 1-Leiter Anschluss für alle Leiterarten bis 1,5mm²

Betätigungswerkzeug für Wago Steckverbinder

Dient zum Öffnen und Schließen der Klemmkontake an den Wago Steckverbindern.
  • Typ: Wago Kontakttechnik 734-231

USB Kabel

  • Typ: Stecker A auf Stecker B
  • Länge: 1,8m

DSUB-9 Verlängerungskabel 1,8m

DSUB-9 Verlängerungskabel. Buchse auf Stecker. 1,8 Meter

Optionaler Eingangsspannungsbereich 5V..15V RO

Mit dieser Option kann der Eingangsspannungsbereich der RO-OPTOIN Module auf 5V bis 15V reduziert werden. Es werden immer 4 Kanäle pro bestellter Anzahl von uns umgerüstet.

  • Eingangsspannungsbereich 5V bis 15V AC / DC
  • 4 Kanäle

8-fach Relais-Leistungsmodul (UM-Schalter, 40V/10A) mit Ansteuermöglichkeit von Relais/Optokopplern

Das MOD-REL8_10A verfügt über acht Umschaltrelais mit einer Schaltleistung von 48V/10A AC oder 30V/8A DC. Es kann als zusätzliche Leistungsstufe für unsere digitalen Ausgangs Module verwendet werden. Die Schließerkontakte eines digitalen Ausgangsmoduls, z.B. eines RO-USB-REL16, werden einfach parallel auf die Eingänge dieser Leistungsstufe geklemmt. Zusätzlich benötigt dieses Modul eine Spannungsversorgung von 24V DC.

  • Leistungsstufe für alle digitalen Ausgangsmodule
  • 8 Wechsler Relais (CO) / 48V / 10A AC bzw. 30V / 8A DC
  • 24V Spannungsversorgung
  • Steckbare Klemmleisten für die Anschlussverdrahtung
  • Potentialfreie Eingänge (keine Steuerspannung nötig)

USB-Watchdog-Stick mit 2 Relais für Schaltvorgänge

Dieser USB-WATCHDOG-STICK überwacht Ihren Steuerungs PC oder Server und kann im Falle eines Programmabsturzes selbstständig einen Reset der Hardware durchführen. Integrieren Sie einfach die Funktion des Watchdog Sticks in Ihre Applikation. Sobald eine Zeitüberschreitung auftritt und der Watchdog Stick nicht mehr periodisch zurückgesetzt wird, werden die beiden Relaisausgänge durchgeschaltet. Mit einer entsprechenden Anschlussverkabelung könnte bspw. der PC-Reset betätigt werden, ein externes SMS-Modem kann Warnungen versenden oder eine angeschlossene Sirene signalisiert einen Alarm. Mit Hilfe unseres kostenlosen Konfigurationstools können Sie definieren, auf welche Art und Weise die Relais im Fehlerfall schalten sollen.

  • USB 2.0 / USB 1.1 Interface
  • Watchdog Funktion
  • Überwachung Ihres Steuer PCs oder Servers
  • Timeoutzeiten von 10ms bis 10h einstellbar
  • Windows Watchdog API
  • 2 Schließer Relais (NO)
  • Anschlusskabel mit DSUB9 Buchse (ca. 1,8m)

Netzteil 24V/2A für Hutschienenmontage

Das DR-4524 von Mean Well ist ein 48W Netzteil zur Hutschienenmontage für industrielle Anwendungen. Es bietet Schutz vor Kurzschluss, Überlast, Überspannung und Überhitzung.

  • Eingangsspannungsbereich: 85V.. 264V AC / 120V DC .. 370V DC
  • Ausgangsspannung: 24V DC
  • Ausgangsstrom: 2A
  • Nennleistung: 48W

12V Hutschienen-Relais

PLC-Interface für Grenzdauerströme bis 10A, bestehend aus Grundklemme mit Schraubanschluss und steckbarem Miniaturrelais. Montierbar auf Tragschiene NS 35/7,5.

  • Nennspannung: 230V AC / 220V DC
  • Schaltspannung: 250 V AC/DC
  • 1 Wechsler
  • Verpolschutz, Freilaufdiode
  • LED für Spannungsanzeige
  • Phoenix Contact, 2967617, PLC-RSC- 12DC/21HC

24V Hutschienen-Relais

PLC-Interface für Grenzdauerströme bis 10A, bestehend aus Grundklemme mit Schraubanschluss und steckbarem Miniaturrelais. Montierbar auf Tragschiene NS 35/7,5.

  • Nennspannung: 24V AC/DC
  • Schaltspannung: 250 V AC/DC
  • 1 Wechsler
  • Verpolschutz, Freilaufdiode
  • LED für Spannungsanzeige
  • Phoenix Contact, 2967633, PLC-RSC- 24UC/21HC

230V Hutschienen-Relais

PLC-Interface für Grenzdauerströme bis 10A, bestehend aus Grundklemme mit Schraubanschluss und steckbarem Miniaturrelais. Montierbar auf Tragschiene NS 35/7,5.

  • Nennspannung: 230V AC / 230V DC
  • Schaltspannung: 250 V AC/DC
  • 1 Wechsler
  • Verpolschutz, Freilaufdiode
  • LED für Spannungsanzeige
  • Phoenix Contact, 2967675, PLC-RSC-230UC/21HC

2 poliger Steckverbinder

Ermöglicht den Anschluss der Spannungsversorgung an das DEDITEC Modul.

  • Typ: Phoenix Contact 1783287
  • 100 % fehlsteckgeschützt
  • Für alle Leiterarten von 0,2mm² bis 2,5mm²

10 poliger Steckverbinder

Wird benötigt zum Anschluss Ihrer Anwendung an das DEDITEC Modul.

  • Typ: Wago Kontakttechnik 713-1105/037-000
  • Steckbare Federleiste mit Verriegelungsmechanik
  • 100 % fehlsteckgeschützt
  • 1-Leiter Anschluss für alle Leiterarten bis 1,5mm²





Zugentlastungsplatte für 10 polige Wago Steckverbinder

Eine mittig zwischen die Leitereinführungen montierbare Zugentlastungsplatte erleichtert den Steck- und Trennvorgang und erlaubt den einfachen Zugang zu den Betätigungsöffnungen auch im verdrahteten Zustand.

  • Typ: Wago / 713-126
  • Geeignet für 10 polige Federleisten mit Leiteranschluss
  • Steck- und Trennhilfe für Wago Steckverbinder
  • Zugentlastung der einzelnen verdrahteten Leiter
  • Einfache Monatage

Betätigungswerkzeug für Wago Steckverbinder

Dient zum Öffnen und Schließen der Klemmkontake an den Wago Steckverbindern.
  • Typ: Wago Kontakttechnik 734-231

Hutschiene

Hutschiene zur Montage unserer Steuer/Regeltechnik-Module.

  • Hutschiene nach DIN EN 50022
  • Typ: Phoenix Contact / 1208131
  • Abmessungen in mm: 450 x 35 x 7,5 (L x B x H)

Bewertungen

Es gibt noch keine Bewertungen.

Schreibe die erste Bewertung für „RS-232/RS-485 – Digitales-Ein-/Ausgabemodul mit 16/32/64 Ein- und 16/32/64 Ausgängen (Optokoppler 2A)“

Deine E-Mail-Adresse wird nicht veröffentlicht. Erforderliche Felder sind mit * markiert
