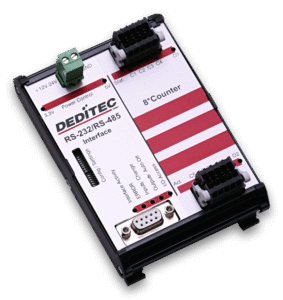

RS-232/RS-485 Counter Modul mit 8 Eingangszählern und 2 Ausgangszählern

0 Kundenrezensionen

 880,01

Neues Feature!

Erweiterter Eingangsfilter für Digital-IN / Timeout-Schutz-Funktion für Digital-Out.
Weitere Informationen dazu finden Sie unter den Reitern Beschreibung und Technische Daten!

Verfügbarkeit: Auf Lager SKU: RO-SER-CNT8 Kategorie:

Nutzen Sie unsere Vorteile

Lebenslange
Updates

Kostenlose Soft- & Hardware(Firmware)-Updates.
Genießen Sie unseren lebenslangen Update-Service.

5 Jahre
Lieferverfügbarkeit

Wir bieten für unsere Produkte mindestens 5 Jahre Lieferverfügbarkeit.
Unsere Erfahrung zeigt dass es sogar ungefähr 10 Jahre sind.

Fragen zum Produkt? Produktberatung

Haben Sie vor dem Kauf noch technische oder kaufmännische Fragen zum Produkt?
Kontaktieren Sie uns dazu gerne vorab.

Kunden-
Modifikationen

Unsere Produkte dienen oft als Basis für Kundenspeziallösungen.
Sprechen Sie uns einfach an.

Wir sind
Immer für Sie da!

Seit der Gründung 2008 ist Dipl. Ing. Jürgen Siebert Geschäftsführer der DEDITEC GmbH. Gerne berät er Sie auch persönlich.

Produkt- & Service-Hotline: +49 (0) 22 32 / 50 40 8 – 40 Fragen zum Produkt oder zur Bestellung: support@deditec.de

Das RO-SER-CNT8 Modul verfügt über 8 Zähler Eingänge mit einer max. Frequenz von 20 MHz und 2 Impulsgeber Ausgängen mit einer max. Frequenz von 5 MHz. Zusätzlich sorgen  Eingangsoptokoppler für eine sichere galvanische Trennung zwischen dem Counter Modul und Ihrer Applikation. Als Schnittstellen stehen die seriellen Standards RS-232 oder RS-485 zur Auswahl. Zusätzlich kann aber auch der vorhandene USB 2.0 Anschluss genutzt werden.

  • RS-232/RS-485-Interface mit galvanischer Trennung
  • Offenes RS-232/485 Protokoll, Klartextmodus
  • USB 2.0 Interface mit bis zu 480 Mbit
  • 8/16 Eingangszähler je 48-Bit (max. 20 MHz)
  • 8 verschiedene Eingangszählermodi (4 Hauptmodi und 4 Submodi)
  • 2/4 Impulsgeber je 48-Bit (max. 5 MHz)

Frequenzmessung und Impulsgeber

Zählereingänge

Mit diesem Modul lassen sich Impulse zählen, die Periodendauer von Eingangssignalen bestimmen und Frequenzmessungen durchführen. Zusätzlich ermöglicht die galvanische Trennung der Eingänge den Anschluss von Signalen mit unterschiedlichen Potentialen in Bezug zum Counter Modul.



Impulsgeber

Der integrierte Impulsgeber kann Rechtecksignale bis 5MHz ausgegeben. Außerdem lassen sich bestimmte Zählereignisse mit diesem Ausgang verknüpfen.


LEDs

Jeder digitale Ein- und Ausgang verfügt über eine separate LED, die bei aktivem Signalzustand aufleuchtet. Desweiteren lassen sich u.a. der Zustand der Betriebsspannung, die Kommunikation mit dem Interface, Fehlerereignisse oder das Auftreten eines Timeouts anzeigen.


Steckverbinder

Als Steckverbinder kommt ein schraubenloses System des Herstellers WAGO Kontakttechnik zum Einsatz. Die 1-Leiter Federleisten sind 100% fehlsteckgeschützt und verfügen über eine Auswerf und Verriegelungsmechanik. Es lassen sich alle Leiterarten bis 1,5mm² anschließen.


Software und Ansteuerung

Durch unsere mitgelieferte DELIB Treiberbibliothek ist ein einfaches Ansprechen des Produkts über unsere API möglich.



Wir bieten Support für folgende Programmiersprachen:

  • C
  • C++
  • C#
  • VB
  • VBA
  • VB.Net
  • Java
  • Delphi
  • LabVIEW

Wir bieten Support für folgende Betriebssysteme:

  • Windows 10 (32bit/64bit)
  • Windows 8/8.1 (32bit/64bit)
  • Windows 7 (32bit/64bit)
  • Windows Vista (32bit/64bit)
  • Windows XP (32bit/64bit)
  • Windows Server 2003 (32bit/64bit)
  • Windows 2000
  • Linux

Entsprechende Programmierbeispiele finden Sie bei den Produkten im Bereich “Software” oder sind als Lieferumfang auf der Treiber CD enthalten.


Allgemein

Spannungsversorgung über externes Netzteil + 12V bis +24V DC (über zweipolige steckbare Schraubklemme)
LEDs • Betriebsspannung
• Interface-Aktivität
• ERROR
• Eingangszustandsänderung (nur bei digitalen Eingängen)
• Timout Abschaltung
• I/O Zugriff• Status Zählermodul
• Activity -leuchtet beim Zugriff auf das Zählermodul
• 8* Status Zähler-Eingang
• 2* Status Impulsgeber-Ausgang
Steckverbinder • Typ: Wago Kontakttechnik 713-1105/037-000
• Steckbare 10 polige Federleiste mit Verriegelungsmechanik
• 100 % fehlsteckgeschützt
• 1-Leiter Anschluss für alle Leiterarten bis 1,5mm²
Hutschienenaufnahme TS 35
Betriebstemperatur +10°C .. +50°C
Abmessungen bei 16 Ausgängen 122mm x 85mm x 51,5mm  (HxBxT)

RS-232 / RS-485 – Interface
Interface
• RS-232/RS-485
• Baudrate: 300 – 115.200 Baud
• Galvanische Trennung bis 500 V
• Anschluss über 9 pol. D-Sub Buchse
DIP Schalter • Aktivieren einer Grundkonfiguration (Vorzugsmodus mit 115kBd, Modul Adresse = 0)
• Aktivieren der Konfiguration via DIP-Schalter
• Aktivieren des Text Modus
• Einstellen der Baudrate

USB-Interface
USB-Interface
• Anschluss: Typ B
• USB 2.0 / USB 1.1 Interface mit bis zu 480Mbit

Zählereingänge & Impulsgeber

Zähler Eingänge • Max. Eingangsspannung: 15V DC bis 30V DC / optional auf 5V DC bis 15V DC änderbar
• Max. Zählfrequenz: 20Mhz
• Auflösung: 48-Bit
• Max. Eingangsstrom: 14mA
• Galvanische Trennung der Eingänge: 3,75kV AC/1min
• Eingangsfilter je Kanal (per Software konfigurierbar)
Impulsgeber Ausgänge • Ausgangsleistung: 5V / 25mA
• Max. Zählfrequenz: 5Mhz
• Auflösung: 48-Bit
• Galvanische Trennung zur Spannungsversorgung vom Modul: 1kV
• Anzahl der zu erzeugenden Impulse einstellbar: (0= unendlich viele)
• Einstellung der low-Zeit (10ns Schritte)
• Einstellung der high-Zeit (10ns Schritte)PWM Ausgänge mit z.B. folgenden Modi:
• 0,5kHz – Frequenz PWM Verhältnis mit 0,01% Auflösung
• 5kHz – Frequenz PWM Verhältnis mit 0,1% Auflösung
• 50kHz – Frequenz PWM Verhältnis mit 1% Auflösung

Die unterschiedlichen Zählmodi

Hauptmodus 1 • Zählen von Impulsen:
Mit diesem Modus lassen sich Impulse anhand von einer steigenden Flanke zählen. Ein Zurücksetzen ist hierbei per Software möglich.
Hauptmodus 2 • Periodendauer Bestimmung:
In diesem Modus wird die Periodendauer „T“ des angelegten Eingangssignals gemessen. Ein interner 100MHz Zähler dient hierbei als Zeitbasis. Bei einer steigenden Flanke des Eingangssignals wird der 48 Bit Zähler in einen Zwischenspeicher gelegt (Latch) und kann ausgewertet werden, während das nächste Signal wieder gezählt wird.
Hauptmodus 3 • Anzahlmessung/Frequenzmessung:
Mit diesem Modus lässt sich die Anzahl der steigenden Flanken des Eingangssignals innerhalb einer bestimmten Zeit messen. Hier lassen sich die Zeiten 1ms, 10ms, 100ms, 1sec. per Software konfigurieren. So lassen sich z.B. Frequenzmessungen durchführen.
Hauptmodus 4 • PWM Messungen:
Mit diesem Modus werden mit zwei unterschiedlichen Zählern die „high“-Zeit und die „low“-Zeit eines Signals gemessen. Dadurch lässt sich das high / low-Verhältnis bestimmen (PWM). Durch die Verwendung eines internen 100MHz Zählers lassen sich hier äusserst genaue PWM Verhältnisse bestimmen.
Submodus 1 • Zählen von Impulsen ohne „reset bei read“:
Mit diesem Modus lassen sich Impulse anhand einer steigenden Flanke zählen. Beim Auslesen des Zählers wird der Zähler nicht zurückgesetzt, sondern bleibt bei seinem aktuellen Wert.
Submodus 2 • Zählen von Impulsen mit „reset bei read“:
Mit diesem Modus lassen sich Impulse anhand einer steigenden Flanke zählen. Beim Auslesen des Zählers wird der Zähler gleichzeitig zurückgesetzt.
Submodus 3 • Zählen von Impulsen mit „reset wenn Kanal 7 = 1“:
In diesem Modus, wird bei steigender Flanke gezählt. Zusätzlich kann der Zähler über ein externes Signal (letzer Kanal des Moduls = 1) resettet werden.
Submodus 4 • Read Latch-Counter:
Mit dem Latch-Befehl werden alle 8 Zählerstände der Eingangszähler gleichzeitig in einen Zwischenspeicher (Latch) geschrieben. Mit diesem Modus kann dann der gelatchte Zählerstand ausgelesen werden.

Zusätzliche Informationen

Gewicht 0.202 kg

Konfiguration

Konfiguration der Seriellen-Module

Unsere seriellen Module der RO-Serie und der NET-Serie beherrschen die Standards RS-232 und auch RS-485. Im Auslieferungszustand sind die Module stets für den RS-232 Betrieb ausgelegt, können aber durch Ändern von Jumperpositionen auf dem Modul, auf RS-485 umkonfiguriert werden. Weitere Infos hierzu finden Sie im Handbuch des jeweiligen Produktes.




Einstellen der RS-232 / RS-485 Parameter via DIP Schalter

Mit Hilfe von DIP Schaltern lassen sich u.a. folgende Parameter einstellen:

  • Moduladresse (nur bei RS-485)
  • Baudrate
  • Vorzugsmodus (115k Baud, Moduladresse = deaktiviert, Echo = Off)
  • Text Modus / Register Modus

Nähere Details zur Ansteuerung sowie einige Programmierbeispiele, finden Sie im Bereich Programmierung.

Verwaltungsfunktionen

DapiOpenModule
Diese Funktion öffnet ein bestimmtes Modul.

DapiOpenModule

Beschreibung

Diese Funktion öffnet ein bestimmtes Modul



Definition

ULONG DapiOpenModule(ULONG moduleID, ULONG nr);



Parameter

moduleID=Gibt das Modul an, welches geöffnet werden soll (siehe delib.h)
nr=Gibt an, welches (bei mehreren Modulen) geöffnet werden soll.
nr=0 -> 1. Modul
nr=1 -> 2. Modul



Return-Wert

handle=Entsprechender Handle für das Modul
handle=0 -> Modul wurde nicht gefunden



Bemerkung

Der von dieser Funktion zurückgegebe Handle wird zur Identifikation des Moduls für alle anderen Funktionen benötigt.



Programmierbeispiel

// USB-Modul öffnen
handle = DapiOpenModule(RO_USB1, 0);
printf(“handle = %x\n”, handle);
if (handle==0)
{
// USB Modul wurde nicht gefunden
printf(“Modul konnte nicht geöffnet werden\n”);
return;
}

DapiCloseModule
Dieser Befehl schliesst ein geöffnetes Modul.

DapiCloseModule

Beschreibung

Dieser Befehl schliesst ein geöffnetes Modul.



Definition

ULONG DapiCloseModule(ULONG handle);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls



Return-Wert

Keiner



Programmierbeispiel

// Modul schliessen
DapiCloseModule(handle);

DapiGetLastError
Diese Funktion liefert den letzten erfassten Fehler. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastError() den "alten" Fehler zurückgibt. Sollen mehrere Module verwendet werden, empfielt sich die Verwendung von DapiGetLastErrorByHandle().

DapiGetLastError



Beschreibung

Diese Funktion liefert den letzten erfassten Fehler. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastError() den “alten” Fehler zurückgibt.
Sollen mehrere Module verwendet werden, empfielt sich die Verwendung von DapiGetLastErrorByHandle().



Definition

ULONG DapiGetLastError(void);



Parameter

Keine



Return-Wert

Fehler Code
0=kein Fehler. (siehe delib_error_codes.h)



Programmierbeispiel

BOOL IsError()
{
unsigned char msg[500];
unsigned long error_code = DapiGetLastError();

if (error_code != DAPI_ERR_NONE)
{
DapiGetLastErrorText((unsigned char*) msg, sizeof(msg));
printf(“Error Code = 0x%x * Message = %s\n”, error_code, msg);

DapiClearLastError();

return TRUE;
}

return FALSE;
}

DapiGetLastErrorByHandle
Diese Funktion liefert den letzten erfassten Fehler eines bestimmten Moduls (handle). Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastErrorByHandle() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorByHandle() den "alten" Fehler zurückgibt.

DapiGetLastErrorByHandle



Beschreibung

Diese Funktion liefert den letzten erfassten Fehler eines bestimmten Moduls (handle). Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastErrorByHandle() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorByHandle() den “alten” Fehler zurückgibt.



Definition

ULONG DapiGetLastErrorByHandle(ULONG handle);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls



Return-Wert

Fehler Code
0=kein Fehler. (siehe delib_error_codes.h)



Programmierbeispiel

BOOL IsError(ULONG handle)
{
unsigned long error_code = DapiGetLastErrorByHandle(handle);

if (error_code != DAPI_ERR_NONE)
{
printf(“Error detected on handle 0x%x – Error Code = 0x%x\n”, handle, error_code);

DapiClearLastErrorByHandle(handle);

return TRUE;
}

return FALSE;
}

DapiGetLastErrorText
Diese Funktion liest den Text des letzten erfassten Fehlers. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorText() den "alten" Fehler zurückgibt.

DapiGetLastErrorText



Beschreibung

Diese Funktion liest den Text des letzten erfassten Fehlers. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorText() den “alten” Fehler zurückgibt.



Definition

ULONG DapiGetLastErrorText(unsigned char * msg, unsigned long msg_length);



Parameter

msg = Buffer für den zu empfangenden Text
msg_length = Länge des Text Buffers



Programmierbeispiel

BOOL IsError()
{
unsigned char msg[500];
unsigned long error_code = DapiGetLastError();

if (error_code != DAPI_ERR_NONE)
{
DapiGetLastErrorText((unsigned char*) msg, sizeof(msg));
printf(“Error Code = 0x%x * Message = %s\n”, error_code, msg);

DapiClearLastError();

return TRUE;
}

return FALSE;
}

DapiClearLastError
Diese Funktion löscht den letzten Fehler, der mit DapiGetLastError() erfasst wurde.

DapiClearLastError

Beschreibung

Diese Funktion löscht den letzten mit DapiGetLastError() registrierten Fehler.



Definition

void DapiGetLastError(void);



Parameter

Keine



Return Wert

Keine



Beispiel-Programm

BOOL IsError()
{
unsigned char msg[500];
unsigned long error_code = DapiGetLastError();

if (error_code != DAPI_ERR_NONE)
{
DapiGetLastErrorText((unsigned char*) msg, sizeof(msg));
printf(“Error Code = 0x%x * Message = %s\n”, error_code, msg);

DapiClearLastError();

return TRUE;
}

return FALSE;
}

DapiClearLastErrorByHandle
Diese Funktion löscht den letzten Fehler eines bestimmten Moduls (handle), der mit DapiGetLastErrorByHandle() erfasst wurde.

DapiClearLastErrorByHandle



Beschreibung

Diese Funktion löscht den letzten Fehler eines bestimmten Moduls (Handle), der mit DapiGetLastErrorByHandle() registriert wurde.



Definition

void DapiClearLastErrorByHandle(ULONG handle);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls.



Return Wert

Keine



Beispiel-Programm

BOOL IsError(ULONG handle)
{
unsigned long error_code = DapiGetLastErrorByHandle(handle);

if (error_code != DAPI_ERR_NONE)
{
printf(“Error detected on handle 0x%x – Error Code = 0x%x\n”, handle, error_code);

DapiClearLastErrorByHandle(handle);

return TRUE;
}

return FALSE;
}

DapiGetDELIBVersion
Diese Funktion gibt die installierte DELIB-Version zurück.

DapiGetDELIBVersion



Beschreibung

Diese Funktion gibt die installierte DELIB-Version zurück.



Definition

ULONG DapiGetDELIBVersion(ULONG mode, ULONG par);



Parameter

mode=Modus, mit dem die Version ausgelesen wird (muss immer 0 sein).
par=Dieser Parameter ist nicht definiert (muss immer 0 sein).



Return-Wert

version=Versionsnummer der installierten DELIB-Version [hex]



Programmierbeispiel

version = DapiGetDELIBVersion(0, 0);
//Bei installierter Version 1.32 ist version = 132(hex)

DapiOpenModuleEx
Diese Funktion öffnet gezielt ein Modul mit Ethernet-Schnittstelle. Dabei können die Parameter IP-Adresse, Portnummer und die Dauer des Timeouts bestimmt werden. Das Öffnen des Moduls geschieht dabei unabhängig von den im DELIB Configuration Utility getroffenen Einstellungen.

DapiOpenModuleEx



Beschreibung

Diese Funktion öffnet gezielt ein Modul mit Ethernet-Schnittstelle. Dabei können die Parameter IP-Adresse, Portnummer und die Dauer des Timeouts bestimmt werden.
Das Öffnen des Moduls geschieht dabei unabhängig von den im DELIB Configuration Utility getroffenen Einstellungen.



Definition

ULONG DapiOpenModuleEx(ULONG moduleID, ULONG nr, unsigned char* exbuffer, 0);



Parameter

moduleID = Gibt das Modul an, welches geöffnet werden soll (siehe delib.h)
nr = Gibt an, welches (bei mehreren Modulen) geöffnet werden soll.
nr = 0 -> 1. Modul
nr = 1 -> 2. Modul
exbuffer = Buffer für IP-Adresse, Portnummer und Dauer des Timeouts



Return-Wert

handle = Entsprechender Handle für das Modul
handle = 0 -> Modul wurde nicht gefunden



Bemerkung

Der von dieser Funktion zurückgegebene Handle wird zur Identifikation des Moduls für alle anderen Funktionen benötigt.
Dieser Befehl wird von allen Modulen mit Ethernet-Schnittstelle unterstützt.



Programmierbeispiel

// Open ETH-Module with parameter

DAPI_OPENMODULEEX_STRUCT open_buffer;

strcpy((char*) open_buffer.address, “192.168.1.10”);
open_buffer.portno = 0;
open_buffer.timeout = 5000;

handle = DapiOpenModuleEx(RO_ETH, 0, (unsigned char*) &open_buffer, 0);
printf(“Module handle = %x\n”, handle);

Digitale Ausgabe-Funktionen

DapiDOSet1
Dieser Befehl setzt einen einzelnen Ausgang.

DapiDOSet1



Beschreibung

Dieser Befehl setzt einen einzelnen Ausgang.



Definition

void DapiDOSet1(ULONG handle, ULONG ch, ULONG data);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des zu setzenden Ausgangs an (0 .. )
data=Gibt den Datenwert an, der geschrieben wird (0 / 1)



Return-Wert

Keiner



Anforderungen

Die folgenden SW-Feature-Bits müssen vom Modul unterstützt werden:



DAPI_SW_FEATURE_BIT_CFG_DO

Die Folgenden Bedingungen für die Übergabeparameter müssen eingehalten werden:

maxCh = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_GET_MODULE_CONFIG, DAPI_SPECIAL_GET_MODULE_CONFIG_PAR_DO, 0, 0);
maxCh > ch

DapiDOSet8
Dieser Befehl setzt gleichzeitig 8 digitale Ausgänge.

DapiDOSet8



Beschreibung

Dieser Befehl setzt gleichzeitig 8 digitale Ausgänge.



Definition

void DapiDOSet8(ULONG handle, ULONG ch, ULONG data);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 8, 16, 24, 32, ..)
data=Gibt die Datenwerte an, die geschrieben werden



Return-Wert

Keiner

DapiDOSet16
Dieser Befehl setzt gleichzeitig 16 digitale Ausgänge.

DapiDOSet16



Beschreibung

Dieser Befehl setzt gleichzeitig 16 digitale Ausgänge.



Definition

void DapiDOSet16(ULONG handle, ULONG ch, ULONG data);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 16, 32, ..)
data=Gibt die Datenwerte an, die geschrieben werden



Return-Wert

Keiner

DapiDOSet32
Dieser Befehl setzt gleichzeitig 32 digitale Ausgänge.

DapiDOSet32



Beschreibung

Dieser Befehl setzt gleichzeitig 32 digitale Ausgänge.



Definition

void DapiDOSet32(ULONG handle, ULONG ch, ULONG data);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 32, 64, ..)
data=Gibt die Datenwerte an, die geschrieben werden



Return-Wert

Keiner



Programmierbeispiel

// Einen Wert auf die Ausgänge schreiben
data = 0x0000ff00; // Ausgänge 9-16 werden auf 1 gesetzt
DapiDOSet32(handle, 0, data); // Chan Start = 0
printf(“Schreibe auf Ausgänge Daten=0x%x\n”, data);
printf(“Taste für weiter\n”);
getch();
// —————————————————-
// Einen Wert auf die Ausgänge schreiben
data = 0x80000000; // Ausgang 32 wird auf 1 gesetzt
DapiDOSet32(handle, 0, data); // Chan Start = 0
printf(“Schreibe auf Ausgänge Daten=0x%x\n”, data);
printf(“Taste für weiter\n”);
getch();
// —————————————————-
// Einen Wert auf die Ausgänge schreiben
data = 0x80000000; // Ausgang 64 wird auf 1 gesetzt
DapiDOSet32(handle, 32, data); // Chan Start = 32
printf(“Schreibe auf Ausgänge Daten=0x%x\n”, data);
printf(“Taste für weiter\n”);
getch();

DapiDOSet64
Dieser Befehl setzt gleichzeitig 64 digitale Ausgänge.

DapiDOSet64



Beschreibung

Dieser Befehl setzt gleichzeitig 64 digitale Ausgänge.



Definition

void DapiDOSet64(ULONG handle, ULONG ch, ULONGLONG data);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 64, ..)
data=Gibt die Datenwerte an, die geschrieben werden



Return-Wert

Keiner

DapiDOClrBit32
Mit diesem Befehl können Ausgänge gezielt auf 0 geschaltet werden, ohne die Zustände der benachbarten Ausgänge zu ändern.

DapiDOClrBit32



Beschreibung

Mit diesem Befehl können Ausgänge gezielt auf 0 geschaltet werden, ohne die Zustände der benachbarten Ausgänge zu ändern.



Definition

void DapiDOClrBit32(uint handle, uint ch, uint data);



Parameter

handle = Dies ist das Handle eines geöffneten Moduls
ch = Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll
data = Gibt den Datenwert an, der geschrieben werden soll (bis zu 32 Bit)



Return-Wert

Keiner



Bemerkung

Nur die Bits mit einer Wertigkeit von 1 im data Parameter werden vom Befehl berücksichtigt.



Programmierbeispiel

data = 0x1; // Output 0 would be changed to 0. The states of outputs 1-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xf; // Outputs 0-3 would be changed to 0. The states of outputs 4-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xff; // Outputs 0-7 would be changed to 0. The states of outputs 8-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xff000000; // Outputs 23-31 would be changed to 0. The states of outputs 0-21 won’t be changed
DapiDOSetBit32(handle, 0, data);

DapiDOSet1_WithTimer
Diese Funktion setzt einen Digitalausgang (ch) auf einen Wert (data - 0 oder 1) für eine bestimmte Zeit in ms.

DapiDOSet1_WithTimer



Beschreibung

Diese Funktion setzt einen Digitalausgang (ch) auf einen Wert (data – 0 oder 1) für eine bestimmte Zeit in ms.



Definition

void DapiDOSet1_WithTimer(ULONG handle, ULONG ch, ULONG data, ULONG time_ms);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des zu setzenden Ausgangs an (0 .. )
data=Gibt den Datenwert an, der geschrieben wird (0 / 1)
time_ms=Gibt die Zeit an, in der der Ausgang gesetzt wird [ms]



Return-Wert

Keiner



Bemerkung

Dieser Befehl wird von allen Ausgangsmodulen der NET-Serie, sowie von unserem RO-O8-R8 Modul unterstützt.
Dieser Befehl verliert seine Gültigkeit, sofern er mit anderen Werten überschrieben wird.
Möchte man den Befehl deaktivieren, dann muss er mit time_ms=0 überschrieben werden.



Programmierbeispiel

DapiDOSet1_WithTimer(handle, 2, 1, 1000);
//Setting channel 2 for 1000msec to 1

DapiDOSetBit32
Mit diesem Befehl können Ausgänge gezielt auf 1 geschaltet werden, ohne die Zustände der benachbarten Ausgänge zu ändern.

DapiDOSetBit32



Beschreibung

Mit diesem Befehl können Ausgänge gezielt auf 1 geschaltet werden, ohne die Zustände der benachbarten Ausgänge zu ändern.



Definition

void DapiDOSetBit32(uint handle, uint ch, uint data);



Parameter

handle = Dies ist das Handle eines geöffneten Moduls
ch = Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll
data = Gibt den Datenwert an, der geschrieben werden soll (bis zu 32 Bit)



Return-Wert

Keiner



Bemerkung

Nur die Bits mit einer Wertigkeit von 1 im data Parameter werden vom Befehl berücksichtigt.



Programmierbeispiel

data = 0x1; // Output 0 would be changed to 1. The states of outputs 1-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xf; // Outputs 0-3 would be changed to 1. The states of outputs 4-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xff; // Outputs 0-7 would be changed to 1. The states of outputs 8-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xff000000; // Outputs 23-31 would be changed to 1. The states of outputs 0-21 won’t be changed
DapiDOSetBit32(handle, 0, data);

DapiDOReadback32
Dieser Befehl liest die 32 digitalen Ausgänge zurück.

DapiDOReadback32



Beschreibung

Dieser Befehl liest die 32 digitalen Ausgänge zurück.



Definition

ULONG DapiDOReadback32(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem zurückgelesen werden soll (0, 32, 64, ..)



Return-Wert

Zustand von 32 Ausgängen.

DapiDOReadback64
Dieser Befehl liest die 64 digitalen Ausgänge zurück.

DapiDOReadback32



Beschreibung

Dieser Befehl liest die 32 digitalen Ausgänge zurück.



Definition

ULONG DapiDOReadback32(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem zurückgelesen werden soll (0, 32, 64, ..)



Return-Wert

Zustand von 32 Ausgängen.

CNT48-Funktionen

DapiCnt48ModeSet
Dieser Befehl setzt einen Zählmodus (optional auch Submodus) und Eingangsfilter für einen bestimmten Eingangszählerkanal.

DapiCnt48ModeSet



Beschreibung

Dieser Befehl setzt einen Zählmodus (optional auch Submodus) und Eingangsfilter für einen bestimmten Eingangszählerkanal.



Definition

void DapiCnt48ModeSet(ULONG handle, ULONG ch, ULONG mode);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Nummer des Eingangszählerkanals, dessen Modus gesetzt werden soll (0, 1, 2, 3, .. )
mode=Gibt den Modus an



Mögliche Werte für mode

mode=DAPI_CNT48_MODE_COUNT_RISING_EDGE | DAPI_CNT48_SUBMODE_NO_RESET
In diesem Modus wird bei steigender Flanke gezählt.



mode=DAPI_CNT48_MODE_COUNT_RISING_EDGE | DAPI_CNT48_SUBMODE_RESET_WITH_READ
In diesem Modus wird bei steigender Flanke gezählt. Zusätzlich wird bei jedem Lesevorgang der Zähler resettet.



mode=DAPI_CNT48_MODE_COUNT_RISING_EDGE | DAPI_CNT48_SUBMODE_RESET_ON_CH_7
In diesem Modus wird bei steigender Flanke gezählt. Zusätzlich kann der Zähler über ein externes Signal (letzer Kanal des Moduls = 1) resettet werden.



mode=DAPI_CNT48_MODE_COUNT_RISING_EDGE | DAPI_CNT48_SUBMODE_LATCH_COMMON
Mit dem Befehl “DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_LATCH_GROUP8, 0, 0)” werden alle 8 Zählerstände der Eingangszähler gleichzeitig in einen Zwischenspeicher (Latch) geschrieben. Mit diesem Modus kann dann der gelatchte Zählerstand ausgelesen werden.



mode=DAPI_CNT48_MODE_T
Mit diesem Modus wird die Periodendauer T gemessen. Als Basis hierbei dient ein 100 MHz Zähler.



mode=DAPI_CNT48_MODE_FREQUENCY
Bei diesem Modus lässt sich die Anzahl der steigenden Flanken innerhalb einer Sekunde (=Frequenz) messen.



mode=DAPI_CNT48_MODE_PWM
Mit diesem Modus werden die “high” und “low” Zeit eines Signals gemessen. Dadurch kann anschließend das Verhältnis bestimmt werden (PWM).



Zusätzlich können alle Eingangszähler mit einem Eingangsfilter (mit einer oder-Verknüpfung) kombiniert werden. Hierzu stehen folgende Eingangsfilter zur Verfügung:



DAPI_CNT48_FILTER_20ns
DAPI_CNT48_FILTER_100ns
DAPI_CNT48_FILTER_250ns
DAPI_CNT48_FILTER_500ns
DAPI_CNT48_FILTER_1us
DAPI_CNT48_FILTER_2_5us
DAPI_CNT48_FILTER_5us
DAPI_CNT48_FILTER_10us
DAPI_CNT48_FILTER_25us
DAPI_CNT48_FILTER_50us
DAPI_CNT48_FILTER_100us
DAPI_CNT48_FILTER_250us
DAPI_CNT48_FILTER_500us
DAPI_CNT48_FILTER_1ms
DAPI_CNT48_FILTER_2_5ms
DAPI_CNT48_FILTER_5ms



Bemerkung

Dieser Befehl wird nur von unserem Modul RO-CNT8 unterstützt.



Programmierbeispiel

DapiCnt48ModeSet(handle, 0, DAPI_CNT48_MODE_COUNT_RISING_EDGE | DAPI_CNT48_SUBMODE_RESET_WITH_READ | DAPI_CNT48_FILTER_20ns);
//Eingangszählerkanal 0 zählt alle Impulse <= 20ns bei steigender Flanke. Zusätzlich wird der Zähler nach Abfrage resettet.
DapiCnt48ModeSet(handle, 1, DAPI_CNT48_MODE_COUNT_RISING_EDGE | DAPI_CNT48_SUBMODE_RESET_ON_CH_7 | DAPI_CNT48_FILTER_500us);
//Eingangszählerkanal 1 zählt alle Impulse <= 500us bei steigender Flanke. Dieser Zähler kann mit einem externen Signal (ch7 = 1) resettet werden.
DapiCnt48ModeSet(handle, 2, DAPI_CNT48_MODE_PWM | DAPI_CNT48_FILTER_5ms);
//Eingangszählerkanal 2 misst alle low-/high Zeiten <= 5ms. Anschließend wird das Verhältnis bestimmt (PWM).

DapiCnt48ModeGet
Dieser Befehl liest den Zählmodus eines bestimmten Eingangszählerkanals zurück.

DapiCnt48ModeGet



Beschreibung

Dieser Befehl liest den Zählmodus eines bestimmten Eingangszählerkanals zurück.



Definition

ULONG DapiCnt48ModeGet(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Nummer des Eingangszählerkanals, dessen Modus ausgegeben werden soll (0, 1, 2, 3, .. )



Return-Wert

Zählmodus des Eingangszählerkanals.
(Nähere Informationen / Beschreibung der Bits -> siehe delib.h oder Manual “RO-Registerbelegung”)



Bemerkung

Dieser Befehl wird nur von unserem Modul RO-CNT8 unterstützt.



Programmierbeispiel

value = DapiCnt48ModeGet(handle, 0)
//Gibt den Zählmodus von Eingangszählerkanal 0 zurück
value = DapiCnt48ModeGet(handle, 3)
//Gibt den Zählmodus von Eingangszählerkanal 3 zurück

DapiCnt48CounterGet32
Dieser Befehl liest die ersten 32 Bit eines 48 Bit Eingangszählers.

DapiCnt48CounterGet32



Beschreibung

Dieser Befehl liest die ersten 32 Bit eines 48 Bit Eingangszählers.



Definition

ULONG DapiCnt48CounterGet32(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangszählerkanals an, der gelesen werden soll (0, 1, 2, 3, .. )



Return-Wert

Ausgabe des Zählerwertes.



Bemerkung

Dieser Befehl wird nur von unseren Modulen RO-CNT8 und RO-CNT/IGR unterstützt.



Programmierbeispiel

value = DapiCnt48CounterGet32(handle, 0);
//gibt den Wert von Eingangszählerkanal 0 aus
value = DapiCnt48CounterGet32(handle, 3);
//gibt den Wert von Eingangszählerkanal 3 aus

DapiCnt48CounterGet48
Dieser Befehl liest einen 48 Bit Zähler eines Eingangszählerkanals.

DapiCnt48CounterGet48



Beschreibung

Dieser Befehl liest einen 48 Bit Zähler eines Eingangszählerkanals.



Definition

ULONGLONG DapiCnt48CounterGet48(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangszählerkanals an, der gelesen werden soll (0, 1, 2, 3, .. )



Return-Wert

Ausgabe des Zählerwertes.



Bemerkung

Dieser Befehl wird nur von unseren Modulen RO-CNT8 und RO-CNT/IGR unterstützt.



Programmierbeispiel

value = DapiCnt48CounterGet48(handle, 0);
//gibt den Wert von Eingangszählerkanal 0 aus
value = DapiCnt48CounterGet48(handle, 3);
//gibt den Wert von Eingangszählerkanal 3 aus

DapiSpecialCommand - DapiSpecialDIFilterValueSet
Dieser Befehl setzt einen Filter [ms], in welchem Zeitintervall digitale Eingangskanäle abgetastet werden

DapiSpecialCommand – Dapi_Special_DI_Filter_Value_Set



Beschreibung

Dieser Befehl setzt einen Filter [ms], in welchem Zeitintervall digitale Eingangskanäle abgetastet werden.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_DI, DAPI_SPECIAL_DI_FILTER_VALUE_SET, ULONG time_ms, 0);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
time_ms=Zeitintervall [ms], indem digitale Eingangskanäle abgetastet werden.



Bemerkung

Dieser Befehl unterstützt nur Impulszeiten zwischen 5ms und 255ms.
Wird keine Zeit gesetzt, ist der Default-Wert 100ms.
Dieser Befehl wird nicht von unseren Modulen mit Ethernet-Schnittstelle unterstützt



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_DI, DAPI_SPECIAL_DI_FILTER_VALUE_SET, 5, 0);
// Setzt das Zeitintervall auf 5ms
DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_DI, DAPI_SPECIAL_DI_FILTER_VALUE_SET, 150, 0);
// Setzt das Zeitintervall auf 150ms

DapiSpecialCommand - DapiSpecialDIFilterValueGet
Dieser Befehl gibt den vorher festgelegten Wert des Zeitintervalls zur Abtastung der digitalen Eingangskanäle in [ms] zurück

DapiSpecialCommand – Dapi_Special_DI_Filter_Value_Get



Beschreibung

Dieser Befehl gibt den vorher festgelegten Wert des Zeitintervalls zur Abtastung der digitalen Eingangskanäle in [ms] zurück.



Definition

ULONG DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_DI, DAPI_SPECIAL_DI_FILTER_VALUE_GET, 0, 0);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls



Return-Wert

Zeit [ms]



Bemerkung

Dieser Befehl wird nicht von unseren Modulen mit Ethernet-Schnittstelle unterstützt.



Programmierbeispiel

value = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_DI, DAPI_SPECIAL_DI_FILTER_VALUE_GET, 0, 0);
//Gibt das Zeitintervall zum Abtasten der digitalen Eingangskanäle zurück.

DapiSpecialCommand - Dapi_Special_DI_FF_Filter_Value_Set
Dieser Befehl setzt einen Filter [ms], in welchem Zeitintervall die Eingangs-Flip-Flops und die Eingangs-Zähler abgefragt werden

DapiSpecialCommand – Dapi_Special_DI_FF_Filter_Value_Set



Beschreibung

Dieser Befehl setzt einen Filter [ms], in welchem Zeitintervall die Eingangs-Flip-Flops und die Eingangs-Zähler abgefragt werden.



Definition

void DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_DI, DAPI_SPECIAL_DI_FF_FILTER_VALUE_SET, ULONG time_ms, 0);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
time_ms=Zeitintervall [ms], indem digitale Eingangskanäle abgetastet werden.



Bemerkung

Dieser Befehl unterstützt nur Impulszeiten zwischen 5ms und 255ms.
Wird keine Zeit gesetzt, ist der Default-Wert 100ms.



Dieser Befehl wird nicht von unseren Modulen mit Ethernet-Schnittstelle unterstützt.



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_DI, DAPI_SPECIAL_DI_FF_FILTER_VALUE_SET, 5, 0);
// Setzt das Zeitintervall auf 5ms
DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_DI,
DAPI_SPECIAL_DI_FF_FILTER_VALUE_SET, 150, 0);
// Setzt das Zeitintervall auf 150ms

DapiSpecialCommand - Dapi_Special_DI_FF_Filter_Value_Get
Dieser Befehl gibt den vorher festgelegten Wert des Zeitintervalls zur Abtastung der Eingangs-Flip-Flops und der Eingangs-Zähler in [ms] zurück

DapiSpecialCommand – Dapi_Special_DI_FF_Filter_Value_Get



Beschreibung

Dieser Befehl gibt den vorher festgelegten Wert des Zeitintervalls zur Abtastung der Eingangs-Flip-Flops und der Eingangs-Zähler in [ms] zurück.



Definition

ULONG DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_DI, DAPI_SPECIAL_DI_FF_FILTER_VALUE_GET, 0, 0);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls



Return-Wert

Zeit [ms]



Bemerkung

Dieser Befehl wird nicht von unseren Modulen mit Ethernet-Schnittstelle unterstützt.



Programmierbeispiel

value = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_DI, DAPI_SPECIAL_DI_FF_FILTER_VALUE_GET, 0, 0);
//Gibt das Zeitintervall zum Abtasten der digitalen Eingangskanäle zurück.

DapiSpecialCommand - DapiSpecialCNT48LatchGroup8
Dieser Befehl speichert die Zählerstände von 8 Eingangszähler gleichzeitig in ein Zwischenspeicher (Latch). So können anschließend alle Zählerstände des Latches nacheinander ausgelesen werden. Besonderheit hierbei ist, dass ein gleichzeitiges "Einfrieren" der Zählerstände möglich ist und die eingefrorenen Stände (Latch) dann (langsam) einzeln nacheinander ausgelesen werden können.

DapiSpecialCommand – DapiSpecialCNT48LatchGroup8



Beschreibung

Dieser Befehl speichert die Zählerstände von 8 Eingangszähler gleichzeitig in ein Zwischenspeicher (Latch).
So können anschließend alle Zählerstände des Latches nacheinander ausgelesen werden.
Besonderheit hierbei ist, dass ein gleichzeitiges “Einfrieren” der Zählerstände möglich ist und die eingefrorenen Stände (Latch) dann (langsam) einzeln nacheinander ausgelesen werden können.



Definition

void DapiSpecialCommand(ULONG handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_LATCH_GROUP8, ULONG ch, 0)



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangszählers an, ab dem die Zählerstande von 8 Eingangszählern gelatched werden (0, 8, 16, …)



Bemerkung

Dieser Befehl wird nur von unserem Modul RO-CNT8 unterstützt.

Bitte beachten Sie, dass nur die Zählerstände der Eingangszähler gelatched werden, bei denen zuvor der Modus

“DAPI_CNT48_SUBMODE_LATCH_COMMON” gesetzt wurde. (-> DapiCnt48ModeSet)



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_LATCH_GROUP8, 0, 0)
// Zählerstände der Eingangszähler 0-7 werden gelatched
DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_LATCH_GROUP8, 8, 0)
// Zählerstände der Eingangszähler 8-15 werden gelatched

DapiSpecialCommand - DapiSpecialCNT48ResetGroup8
Dieser Befehl resettet gleichzeitig die Zählerstände von 8 Eingangszählern.

DapiSpecialCommand – DapiSpecialCNT48ResetGroup8



Beschreibung

Dieser Befehl resettet gleichzeitig die Zählerstände von 8 Eingangszählern.



Definition

void DapiSpecialCommand(ULONG handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_RESET_GROUP8, ULONG ch, 0)



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangszählers an, ab dem die Zählerstande von 8 Eingangszählern resettet werden (0, 8, 16, …)



Bemerkung

Dieser Befehl wird nur von unserem Modul RO-CNT8 unterstützt.



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_RESET_GROUP8, 0, 0)
// Zählerstände der Eingangszähler 0-7 werden resettet
DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_RESET_GROUP8, 8, 0)
// Zählerstände der Eingangszähler 8-15 werden resettet

DapiSpecialCommand - DapiSpecialCNT48ResetSingle
Dieser Befehl resettet den Zählerstand eines einzelnen Eingangszählers.

DapiSpecialCommand – DapiSpecialCNT48ResetSingle



Beschreibung

Dieser Befehl resettet den Zählerstand eines einzelnen Eingangszählers.



Definition

void DapiSpecialCommand(ULONG handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_RESET_SINGLE, ULONG ch, 0)



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangszählers an, dessen Zählerstand resettet werden soll (0, 1, 2, ..)



Bemerkung

Dieser Befehl wird nur von unserem Modul RO-CNT8 unterstützt.



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_RESET_SINGLE, 0, 0)
// Zählerstand von Eingangszähler 0 wird resettet
DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_RESET_SINGLE, 1, 0)
// Zählerstand von Eingangszähler 1 wird resettet

DapiSpecialCommand - DapiSpecialCNT48DIGet1
Dieser Befehl liest den Eingangszustand (0/1) eines digitalen Eingangszählerkanals.

DapiSpecialCommand – DapiSpecialCNT48DIGet1



Beschreibung

Dieser Befehl liest den Eingangszustand (0/1) eines digitalen Eingangszählerkanals.



Definition

ULONG DapiSpecialCommand(ULONG handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_DI_GET1, ULONG ch, 0);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangszählerkanals an, dessen Eingangszustand gelesen werden soll (0, 1, 2, 3, .. )



Return-Wert

Zustand des Eingangszählers (0/1)



Bemerkung

Dieser Befehl wird nur von unserem Modul RO-CNT8 unterstützt.



Programmierbeispiel

value = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_DI_GET1, 0, 0)
// Liest Eingangszustand von Eingangszählerkanal 1
value = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_DI_GET1, 1, 0)
// Liest Eingangszustand von Eingangszählerkanal 2

Timeout-Schutz-Funktion

DapiSpecialCommand - DapiSpecialCMDTimeout
Dieser Befehl dient zum Einstellen der Timeout-Schutz-Funktion

DapiSpecialCommand-DapiSpecialCMDTimeout



Beschreibung
Dieser Befehl dient zum Einstellen der Timeout-Schutz-Funktion.

Es gibt seit 2021 drei unterschiedliche Timeout-Methoden.



“normalen” Timeout
Dies ist der Timeout, den unsere Module schon seit 2009 besitzen.
Vorgehensweise für den Timeout-Befehl:
Der Timeout wird per Befehl aktiviert.
Findet dann ein sogenanntes Timeout-Ereignis statt(Pause zwischen zwei Zugriffen auf das Modul ist grösser, als die erlaubte Timeout-Zeit) passiert folgendes:
– Alle Ausgänge werden ausgeschaltet.
– Der Timeout-Status geht auf “2”.
– Die Timeout-LED geht an (bei Modulen, die solch einen Status haben)
Weitere Zugriffe auf die Ausgänge sind dann weiterhin möglich, aber der Timeout ist nicht weiter aktiv. Erst wieder, wenn er wieder aktiviert wurde.



“auto reactivate” Timeout
Dies ist ein seit 2021 implementierter Timeout-Modus, der nach Auftreten des Timeout-Ereignisses den Timeout automatisch wieder aktiviert.
Vorgehensweise für den Timeout-Befehl:
Der Timeout wird per Befehl aktiviert.
Findet dann ein sogenanntes Timeout-Ereignis statt(Pause zwischen zwei Zugriffen auf das Modul ist grösser, als die erlaubte Timeout-Zeit) passiert folgendes:
– Alle Ausgänge werden ausgeschaltet.
– Der Timeout-Status geht auf “4”.
– Die Timeout-LED geht an (bei Modulen, die solch einen Status haben)
Weitere Zugriffe auf die Ausgänge sind dann weiterhin möglich. UND der Timeout ist weiter aktiv. Bei erneuter Zeitüberschreitung der Timeout-Zeit werden die Ausgänge wieder ausgeschaltet.



“secure outputs” Timeout
Dies ist ein seit 2021 implementierter Timeout-Modus, der nach Auftreten des Timeout-Ereignisses einen Schreibenden Zugriff auf die Ausgänge verhindert.Somit wird sichergestellt, dass die Software erst einmal einen “sicheren” Zustand der Ausgänge wiederherstellen muss, da der Timeout-Mechanismus des Moduls die Ausgänge auf vordefinierte Werte verändert hat.
Vorgehensweise für den Timeout-Befehl:
Der Timeout wird per Befehl aktiviert.
Findet dann ein sogenanntes Timeout-Ereignis statt(Pause zwischen zwei Zugriffen auf das Modul ist grösser, als die erlaubte Timeout-Zeit) passiert folgendes:
– Alle Ausgänge werden ausgeschaltet.
– Der Timeout-Status geht auf “6”.
– Die Timeout-LED geht an (bei Modulen, die solch einen Status haben)
Weitere Zugriffe auf die Ausgänge sind NICHT möglich. Erst nach erneutem Aktivieren des Timeouts oder Deaktivieren des Timeouts können die Ausgänge beschrieben werden.



Definition
DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, par1, par2);



Parameter
handle = Dies ist das Handle eines geöffneten Moduls
cmd = auszuführende Funktion
par1 = Wert, der an die Funktion übergeben wird
par2 = Wert, der an die Funktion übergeben wird

DapiSpecialCommand - DapiSpecialTimeoutSetValueSec
Dieser Befehl dient zum Setzen der Timeout-Zeit

DapiSpecialCommand – DapiSpecialTimeoutSetValueSec



Beschreibung
Dieser Befehl dient zum Setzen der Timeout-Zeit.



Definition
DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, par1, par2);



Parameter
cmd = DAPI_SPECIAL_TIMEOUT_SET_VALUE_SEC
par1 = Sekunden [s]
par2 = Millisekunden [100ms] (Wert 6 = 600ms)



Bemerkung

Der zulässige Wertebereich der Zeitangabe liegt zwischen 0,1 Sekunden und
6553 Sekunden



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_SET_VALUE_SEC, 3, 7);
//Die Zeit des Timeouts wird auf 3,7sek gesetzt.

DapiSpecialCommand - DapiSpecialTimeoutActivate
Dieser Befehl aktiviert den "normalen" Timeout

DapiSpecialCommand – DapiSpecialTimeoutActivate



Beschreibung

Dieser Befehl aktiviert den “normalen” Timeout.
Nach dem Timeout-Ereignis werden..
– ..alle Ausgänge ausgeschaltet
– ..der Timeout-Status auf “2” gesetzt
– ..die Timeout-LED angeschaltet (bei Modulen, die solch einen Status haben)
Weitere Zugriffe auf die Ausgänge sind dann weiterhin möglich, aber der Timeout ist nicht weiter aktiv.
Erst wieder, wenn er wieder aktiviert wurde.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, 0, 0);



Parameter
cmd = DAPI_SPECIAL_TIMEOUT_ACTIVATE



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_ACTIVATE, 0, 0);
//Der “normale” Timeout wird aktiviert.

DapiSpecialCommand - DapiSpecialTimeoutActivateAutoReactivate
Dieser Befehl aktiviert den "auto reactivate" Timeout

DapiSpecialCommand – DapiSpecialTimeoutActivateAutoReactivate



Beschreibung

Dieser Befehl aktiviert den “auto reactivate” Timeout.
In diesem Modus wird der Timeout nach dem Timeout-Ereignis automatisch wieder aktiviert.
Nach dem Timeout-Ereignis werden..
– ..alle Ausgänge ausgeschaltet
– ..der Timeout-Status auf “4” gesetzt
– ..die Timeout-LED angeschaltet (bei Modulen, die solch einen Status haben)
Weitere Zugriffe auf die Ausgänge sind dann weiterhin möglich UND der Timeout ist weiter aktiv.
Bei erneuter Zeitüberschreitung der Timeout-Zeit werden die Ausgänge weider ausgeschaltet.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, 0, 0);



Parameter
cmd = DAPI_SPECIAL_TIMEOUT_ACTIVATE_AUTO_REACTIVATE



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_ACTIVATE_AUTO_REACTIVATE, 0, 0);
//Der “auto reactivate” Timeout wird aktiviert.

DapiSpecialCommand - DapiSpecialTimeoutActivateSecureOutputs
Dieser Befehl aktiviert den "secure outputs" Timeout

DapiSpecialCommand – DapiSpecialTimeoutActivateSecureOutputs



Beschreibung

Dieser Befehl aktiviert den “secure outputs” Timeout.
In diesem Modus wird ein schreibender Zugriff auf die Ausgänge nach einem Timeout-Ereignis verhindert.
Somit wird sichergestellt, dass die Software erst einmal einen “sicheren” Zustand der Ausgänge wiederherstellen muss,
da der Timeout-Mechanismus des Moduls die Ausgänge auf vordefinierte Werte verändert hat.
Nach dem Timeout-Ereignis werden..
– ..alle Ausgänge ausgeschaltet
– ..der Timeout-Status auf “6” gesetzt
– ..die Timeout-LED angeschaltet (bei Modulen, die solch einen Status haben)
Weitere Zugriffe auf die Ausgänge sind NICHT möglich. Erst nach erneutem Aktivieren des
Timeouts oder Deaktivieren des Timeouts können die Ausgänge beschrieben werden.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, 0, 0);



Parameter
cmd = DAPI_SPECIAL_TIMEOUT_ACTIVATE_SECURE_OUTPUTS



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_ACTIVATE_SECURE_OUTPUTS, 0, 0);
//Der “secure outputs” Timeout wird aktiviert.

DapiSpecialCommand - DapiSpecialTimeoutDeactivate
Dieser Befehl deaktiviert den Timeout

DapiSpecialCommand – DapiSpecialTimeoutDeactivate



Beschreibung

Dieser Befehl deaktiviert den Timeout.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, 0, 0);



Parameter

cmd = DAPI_SPECIAL_TIMEOUT_DEACTIVATE



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_DEACTIVATE, 0, 0);
//Der Timeout wird deaktiviert.

DapiSpecialCommand - DapiSpecialTimeoutGetStatus
Dieser Befehl dient zum Auslesen des Timeout-Status

DapiSpecialCommand – DapiSpecialTimeoutGetStatus



Beschreibung

Dieser Befehl dient zum Auslesen des Timeout-Status.



Definition

ULONG DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, DAPI_SPECIAL_TIMEOUT_GET_STATUS, 0, 0);



Parameter

cmd = DAPI_SPECIAL_TIMEOUT_GET_STATUS



Return-Wert

Return = 0 (Timeout ist deaktiviert)



Werte für den “normalen” Timeout
Return = 1 (Timeout “normal” ist aktiviert)
Return = 2 (Timeout “normal” hat stattgefunden)



Werte für den “auto reactivate” Timeout
Return = 3 (Timeout “auto reactivate” ist aktiviert)
Return = 4 (Timeout “auto reactivate” hat ein oder mehrmals stattgefunden)



Werte für den “secure” Timeout
Return = 5 (Timeout “secure” ist aktiviert)
Return = 6 (Timout “secure” hat stattgefunden. In diesem Status wird ein Schreiben auf die Outputs verhindert)



Programmierbeispiel

unsigned long status = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_GET_STATUS, 0, 0);
printf(“Status = %ul\n”, status);
//Abfrage des Timeout-Status mit Ausgabe.

DapiSpecialCommand - DapiSpecialTimeoutDoValueMaskWRSet32
Dieser Befehl aktiviert Relais bei einem Timeout

DapiSpecialCommand – DapiSpecialTimeoutDoValueMaskWRSet32



Beschreibung

Dieser Befehl bestimmt die Ausgänge, die bei einem Timeout gesetzt werden sollen.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, ch, par2);



Parameter

cmd = DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_WR_SET32
ch = Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 32, 64, ..)
par2 = [32 Bit] Gibt die Ausgänge an, welche bei einem Timeout aktiviert werden sollen



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_WR_SET32, 0, 0xff);
//Die ersten 8 Relais werden im Timeout Fall eingeschaltet.

DapiSpecialCommand - DapiSpecialTimeoutDoValueMaskRDSet32
Dieser Befehl dient zum Auslesen der übergebenen Werte

DapiSpecialCommand – DapiSpecialTimeoutDoValueMaskRDSet32



Beschreibung

Dieser Befehl dient zum Auslesen der übergebenen Werte



Definition

ULONG DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, 0, 0);



Parameter

cmd = DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_RD_SET32



Return-Wert

[32 Bit] Wert der dem SET-Befehl übergeben wird



Programmierbeispiel

unsigned long value = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_RD_SET32, 0, 0);
printf(“%0x\n”, value);
//Der Wert der dem SET-Befehl übergeben wurde, wird ausgelesen und dargestellt

DapiSpecialCommand - DapiSpecialTimeoutDoValueMaskWRClr32
Dieser Befehl deaktiviert Relais bei einem Timeout

DapiSpecialCommand – DapiSpecialTimeoutDoValueMaskWRClr32



Beschreibung

Dieser Befehl bestimmt die Ausgänge, die bei einem Timeout ausgeschaltet werden sollen.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, ch, par2);



Parameter

cmd = DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_WR_CLR32
ch = Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 32, 64, ..)
par2 = [32 Bit] Gibt die Ausgänge an, welche bei einem Timeout deaktiviert werden sollen



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_WR_CLR32, 0, 0xff);
//Die ersten 8 Relais werden im Timeout Fall ausgeschaltet.

DapiSpecialCommand - DapiSpecialTimeoutDoValueMaskRDClr32
Dieser Befehl dient zum Auslesen der übergebenen Werte

DapiSpecialCommand – DapiSpecialTimeoutDoValueMaskRDClr32



Beschreibung

Dieser Befehl dient zum Auslesen der übergebenen Werte.



Definition

LONG DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, 0, 0);



Parameter

cmd = DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_RD_CLR32



Return-Wert

[32 Bit] Wert der dem CLR-Befehl übergeben wird



Programmierbeispiel

unsigned long value = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_RD_CLR32, 0, 0);
printf(“%0x\n”, value);
//Der Wert der dem CLR-Befehl übergeben wurde, wird ausgelesen und dargestellt

DapiSpecialCommand - DapiSpecialTimeoutDoValueLoadDefault
Setzt die SET- und CLR-Werte auf den Ursprungswert zurück

DapiSpecialCommand – DapiSpecialTimeoutDoValueLoadDefault



Beschreibung

Setzt die SET- und CLR-Werte auf den Default-Wert zurück.
(SET-Wert = 0, CLR-Wert = FFFFFFFF)



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, 0, 0);



Parameter

cmd = DAPI_SPECIAL_TIMEOUT_DO_VALUE_LOAD_DEFAULT



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_DO_VALUE_LOAD_DEFAULT, 0, 0);
//SET- und CRL-Werte werden auf den Default-Wert gesetzt.

Blockschaltbild RO-CNT8

Anschlussbeispiel RO-CNT8

Schraubenloses Steckverbindersystem

Die kundenseitige Anschlussverdrahtung der Ein- und Ausgänge erfolgt über schraubenlose, steckbare Klemmleisten. Der Leiteranschluss erfolgt durch ein sog. Betätigungswerkzeug.
Eine Verriegelungs- und Auswerfmechanik erleichtert das Stecken und Entfernen der kompletten Klemmleiste.



Handhabung

Schritt 1

Betätigungswerkzeug dem Lieferumfang entnehmen.

Schritt 2

Betätigungswerkzeug in Leiteranschlussrichtung kräftig in die seitliche Öffnung stecken.

Schritt 3

Den abisolierten Leiter nun in den geöffneten Klemmkontakt stecken.

Schritt 4

Betätigungswerkzeug wieder heraus ziehen.

Schritt 5

Ordnungsgemäßen Anschluss des Leiters überprüfen. Dieser sollte sich nun nicht mehr ohne Weiteres herausziehen lassen.

Manual

Handbuch RO-Serie
Hardware- und Software-Beschreibung
Download
  • Beschreibung der Steuer-/Regelungstechnik-Module
  • Konfiguration der unterschiedlichen Modul-Schnittstellen
  • Softwareinstallation der DELIB-Treiber-Bibliothek

DELIB Treiberbibliothek

Manual der DELIB Treiberbibliothek
Dokumentation aller Befehle für die Treiberbibliothek
Download
  • Windows 10, 8, Vista, 7, XP, 2000 und Linux
  • Modul open/close Funktionen
  • Digitale Eingänge: Lesen von 1 / 8 / 16 / 32 / 64 bit
  • Digitale Ausgänge: Schreiben von 1 / 8 / 16 / 32 / 64 bit
  • A/D Lesen: read, read_volt, read_mA, set A/D mode
  • D/A schreiben: write, write_volt, write_mA, set D/A mode
DELIB (64-Bit)Treiberbibliothek für Windows
Für Windows 10, Windows 7, Windows 8, Vista, XP und 2000
Download

Installationsdatei für die 64-Bit Version der DELIB Treiberbibliothek.

Die folgenden Betriebssysteme sind kompatibel:
64-Bit

  • Windows 10 x64
  • Windows 7 x64
  • Windows 8 x64
  • Windows Server 2012 x64
  • Windows Server 2008 x64
  • Windows Vista x64
  • Windows XP x64
  • Windows Server 2003 x64

Mitgelieferte Software

  • DT-Flasher x64
    Software um DEDITEC Modul auf den neusten Stand zu bringen
  • DELIB Configuration Utility x64
    Konfiguration von Moduladressen einstellen
  • DELIB Module Config x64
    Konfiguration von modulspezifischen Einstellungen
  • CAN Configuration Utility x64
    Konfiguration von CAN Modulen einstellen
  • DELIB Module Demo x64
    Ermöglicht manuelles Schalten eines Moduls
  • DELIB Command Line Interface x64
    Ermöglicht das Ausführen von DELIB-Befehlen in der Kommandozeile
  • Watchdog Configuration Utility x64
    Konfiguration eines Watchdog-Sticks einstellen
DELIB (32-Bit)Treiberbibliothek für Windows
Für Windows 10, Windows 7, Windows 8, Vista, XP und 2000
Download

Installationsdatei für die 32-Bit Version der DELIB Treiberbibliothek.

Die folgenden Betriebssysteme sind kompatibel:
32-Bit

    • Windows 10
    • Windows 7
    • Windows 8
    • Windows Server 2012
    • Windows Server 2008
    • Windows Vista
    • Windows XP
    • Windows Server 2003

64-Bit

  • Windows 10 x64
  • Windows 7 x64
  • Windows 8 x64
  • Windows Server 2012 x64
  • Windows Server 2008 x64
  • Windows Vista x64
  • Windows XP x64
  • Windows Server 2003 x64

Mitgelieferte Software

  • DT-Flasher
    Software um DEDITEC Modul auf den neusten Stand zu bringen
  • DELIB Configuration Utility
    Konfiguration von Moduladressen einstellen
  • DELIB Module Config
    Konfiguration von modulspezifischen Einstellungen
  • CAN Configuration Utility
    Konfiguration von CAN Modulen einstellen
  • DELIB Module Demo
    Ermöglicht manuelles Schalten eines Moduls
  • DELIB Command Line Interface
    Ermöglicht das Ausführen von DELIB-Befehlen in der Kommandozeile
  • Watchdog Configuration Utility
    Konfiguration eines Watchdog-Sticks einstellen

Achtung:

Mit dieser Version der Treiberbibliothek können nur 32-Bit Anwendungen erstellt werden, die dann auf 32- und 64-Bit Systemen ausgeführt werden können.

DELIB Treiberbibliothek für Linux (32/64-Bit)
Für 32/64-Bit Linux-Distributionen ab Kernel 2.6.x
Download

DELIB Treiberbibliothek für Linux-Distributionen (32/64-Bit) ab Kernel 2.6.x

Dieses Treiberpaket beinhaltet folgende Komponenten

  • DELIB USB Treiber
  • DELIB Ethernet Treiber
  • DELIB CLI

DELIB USB Treiber

Unterstützung für folgende Produkte:

  • NET-Serie (über USB Schnittstelle)
  • RO-USB-Serie
  • BS-USB-Serie
  • USB-Mini-Sticks
  • USB-Watchdog
  • USB-OPTION-8 / USB-RELAIS-8
  • USB-TTL-32 / USB-TTL-64

Hinweis:

Mit der Standard Ausführung des USB Treibers können mehrere USB Produkte mit unterschiedlichen Modul-IDs (z.B. ein RO-USB und ein USB-OPTOIN-8) angesprochen werden. Hierbei ist keine weitere Treiberinstallation erforderlich.

Wenn mehrere USB Produkte mit gleicher Modul-ID (z.B. ein USB-OPTOIN-8 und ein USB-RELAIS-8) angesprochen werden sollen, muss zusätzlich der Linux FTDI-Treiber installiert sein. Den FTDI-Treiber finden Sie unter http://www.ftdichip.com.

DELIB Ethernet Treiber

Unterstützung für folgende Produkte:

  • NET-Serie (über Ethernet Schnittstelle)
  • RO-ETH-Serie
  • RO-ETH/LC-Serie
  • BS-ETH-Serie
  • ETH-OPTION-8 / ETH-RELAIS-8
  • ETH-TTL-64

DELIB CLI

Mit dem DELIB CLI (Command Line Interface) für Linux können alle Befehle für digitale und analoge I/Os direkt über die Kommando-Zeile gesetzt werden


Download

Hardware-Updates (Firmware)
Flash Files für den DT-Flasher
Download

Die Flash Files können auch direkt im DT-Flasher heruntergeladen werden.

Dieses Paket enthält Firmware Dateien für die folgenden Produkte:



STARTER-Serie:

  • USB-MINI-Sticks
  • USB-8-er Opto/Relais
  • Ethernet 8-er Opto/Relais
  • USB-TTL I/O
  • Ethernet-TTL I/O

BS-Serie:

  • BS-CAN Module
  • BS-ETH Module
  • BS-USB Module
  • BS-SER Module

RO-Serie Interfaces:

  • RO-USB
  • RO-SER
  • RO-ETH
  • RO-ETH/LC
  • RO-CAN

RO-Serie I/Os:

  • AD / DA Module
  • CNT8 / CNT-IGR
  • O8-R8 Zeitmodul
  • PT100
  • Stepper2

Entwicklungszubehör

  • USB Controller 8
  • USB Watchdog Stick

DEDITEC Treiber CD

DEDITEC Treiber CD mit vielen hilfreichen Tools und Handbüchern zur Inbetriebnahme Ihrer DEDITEC Produkte.

  • DELIB Treiberbibliothek für Windows
  • Test- und Konfigurationssoftware
  • Handbücher
  • Datenblätter
  • Beispielprogramme für C++, C#, VB, VB.Net, Delphi, LabVIEW

2 poliger Steckverbinder

Ermöglicht den Anschluss der Spannungsversorgung an das DEDITEC Modul.

  • Typ: Phoenix Contact 1783287
  • 100 % fehlsteckgeschützt
  • Für alle Leiterarten von 0,2mm² bis 2,5mm²

10 poliger Steckverbinder

Wird benötigt zum Anschluss Ihrer Anwendung an das DEDITEC Modul.

  • Typ: Wago Kontakttechnik 713-1105/037-000
  • Steckbare Federleiste mit Verriegelungsmechanik
  • 100 % fehlsteckgeschützt
  • 1-Leiter Anschluss für alle Leiterarten bis 1,5mm²





Betätigungswerkzeug für Wago Steckverbinder

Dient zum Öffnen und Schließen der Klemmkontake an den Wago Steckverbindern.
  • Typ: Wago Kontakttechnik 734-231

USB Kabel

  • Typ: Stecker A auf Stecker B
  • Länge: 1,8m

DSUB-9 Verlängerungskabel 1,8m

DSUB-9 Verlängerungskabel. Buchse auf Stecker. 1,8 Meter

USB-Watchdog-Stick mit 2 Relais für Schaltvorgänge

Dieser USB-WATCHDOG-STICK überwacht Ihren Steuerungs PC oder Server und kann im Falle eines Programmabsturzes selbstständig einen Reset der Hardware durchführen. Integrieren Sie einfach die Funktion des Watchdog Sticks in Ihre Applikation. Sobald eine Zeitüberschreitung auftritt und der Watchdog Stick nicht mehr periodisch zurückgesetzt wird, werden die beiden Relaisausgänge durchgeschaltet. Mit einer entsprechenden Anschlussverkabelung könnte bspw. der PC-Reset betätigt werden, ein externes SMS-Modem kann Warnungen versenden oder eine angeschlossene Sirene signalisiert einen Alarm. Mit Hilfe unseres kostenlosen Konfigurationstools können Sie definieren, auf welche Art und Weise die Relais im Fehlerfall schalten sollen.

  • USB 2.0 / USB 1.1 Interface
  • Watchdog Funktion
  • Überwachung Ihres Steuer PCs oder Servers
  • Timeoutzeiten von 10ms bis 10h einstellbar
  • Windows Watchdog API
  • 2 Schließer Relais (NO)
  • Anschlusskabel mit DSUB9 Buchse (ca. 1,8m)

Netzteil 24V/2A für Hutschienenmontage

Das DR-4524 von Mean Well ist ein 48W Netzteil zur Hutschienenmontage für industrielle Anwendungen. Es bietet Schutz vor Kurzschluss, Überlast, Überspannung und Überhitzung.

  • Eingangsspannungsbereich: 85V.. 264V AC / 120V DC .. 370V DC
  • Ausgangsspannung: 24V DC
  • Ausgangsstrom: 2A
  • Nennleistung: 48W

2 poliger Steckverbinder

Ermöglicht den Anschluss der Spannungsversorgung an das DEDITEC Modul.

  • Typ: Phoenix Contact 1783287
  • 100 % fehlsteckgeschützt
  • Für alle Leiterarten von 0,2mm² bis 2,5mm²

10 poliger Steckverbinder

Wird benötigt zum Anschluss Ihrer Anwendung an das DEDITEC Modul.

  • Typ: Wago Kontakttechnik 713-1105/037-000
  • Steckbare Federleiste mit Verriegelungsmechanik
  • 100 % fehlsteckgeschützt
  • 1-Leiter Anschluss für alle Leiterarten bis 1,5mm²





Betätigungswerkzeug für Wago Steckverbinder

Dient zum Öffnen und Schließen der Klemmkontake an den Wago Steckverbindern.
  • Typ: Wago Kontakttechnik 734-231

Hutschiene

Hutschiene zur Montage unserer Steuer/Regeltechnik-Module.

  • Hutschiene nach DIN EN 50022
  • Typ: Phoenix Contact / 1208131
  • Abmessungen in mm: 450 x 35 x 7,5 (L x B x H)

Bewertungen

Es gibt noch keine Bewertungen.

Schreibe die erste Bewertung für „RS-232/RS-485 Counter Modul mit 8 Eingangszählern und 2 Ausgangszählern“

Deine E-Mail-Adresse wird nicht veröffentlicht. Erforderliche Felder sind mit * markiert.
