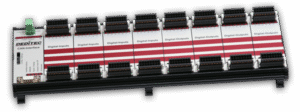

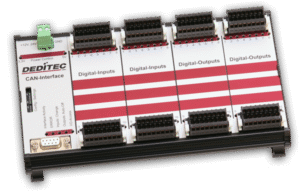

Das RO-CAN-O16-64-R16-64 Modul ist in Varianten mit 16, 32 oder 64 Ein- und Ausgängen verfügbar. Bei den digitalen Eingängen kommen AC Optokoppler zum Einsatz, während bei den digitalen Ausgängen Reed Relais verwendet wurden. Es verfügt über ein CAN Interface mit offenem CAN Protokoll und kann, mit Hilfe unseres automatischen RX/TX Modus, CAN-Pakete selbstständig innerhalb eines Netzwerkes empfangen oder versenden.
- CAN-Interface mit galvanischer Trennung
- Offenes CAN Protokoll
- Automatischer Sende-/Empfangsmodus
- 16/32/64 Digitale Eingänge: 15V – 30V AC/DC (optional 5V – 15V)
- 16/32/64 Relais Ausgänge: 1A
- 16 Bit Zähler je Eingangskanal (bis 100Hz)
- LED-Zustandsanzeige je Ein- Ausgangskanal
- Timeout-Schutz-Funktion
Digitale Eingänge
Mit unseren Optokoppler Eingängen lassen sich digitale Signalzustände innerhalb eines Spannungsbereiches von 5V bis 30V AC oder DC erfassen. Ein- und Ausgangsstromkreis sind bis zu 2,5kV galvanisch voneinander getrennt.
Digital-In Eingangsfilter
Bei unseren Digital-In-Modulen kann ein Eingangsfilter in einem Zeitintervall von 1ms…255ms zum filtern von Störimpulsen eingestellt werden.
So können auch AC-Signale sauber detektiert werden.
Zähler
Jeder Eingang verfügt über einen 16 Bit-Zähler. Hiermit können also bis zu 65535 Impulse gezählt werden. Beim Überschreiten des maximalen Zählerstandes beginnt der Zählvorgang wieder bei null. Mittels Software-Befehl kann der aktuelle Stand aller Eingangszähler gleichzeitig aus dem Modul gelesen werden.
Erfassen von Zustandsänderungen
Zustandsänderungen die zwischen den Auslesezyklen stattfinden, werden durch interne Flip-Flops sicher erfasst und können separat per Software ausgelesen werden. Zusätzlich wird solch ein Ereignis durch eine Status LED signalisiert. Das Zurücksetzen erfolgt automatisch nach dem Auslesen der Flip-Flops.
Relais 1A
Bei der Option „Relais Ausgänge (1A)“ kommen Reed-Relais mit Schließerfunktion (NO) zum Einsatz. Sie eignen sich für kleinere Schaltleistungen bis 1A und haben eine Lebensdauer von weit über 100 Mio Schaltzyklen. Die galvanische Trennung zwischen Ein- und Ausgangsstromkreis beträgt bis zu 1,5kV.
Fail Safe Modus
Der Fail-Safe-Modus stellt eine Sicherheitsfunktion dar, bei der das DEDITEC Modul, im Falle eines Verbindungsabbruchs, in einen zuvor konfigurierten, sicheren Schaltzustand übergeht.
Dadurch soll verhindert werden, dass angeschlossenen Anlagen oder Systeme unkontrolliert weiter laufen.
Für jeden digitalen Ausgang können drei Schaltzustände definiert werden:
a) Ausgeschaltet b), Eingeschaltet oder c) Unverändert
Die Fail-Safe-Schaltung wird durch eine Timeout Schutzfunktion ausgelöst. Erhält die Steuerung innerhalb einer zuvor definierten Zeitspanne keine Befehle mehr seitens des Steuer PCs, tritt die Timeout Funktion in Kraft. Ursache für einen Timeout können sein, Verbindungsabbruch zwischen Steuer PC und der DEDITEC Steuerung oder Ausfall des Steuer PCs.
Timeout Modi
Drei Timeout-Modi stehen zur Verfügung:
A) Der „Normale Modus“ ist einmal gültig und muss nach jedem Timeout Ereignis manuell per Software Befehl wieder neu aktiviert werden. Die Kunden-Applikation hat weiterhin Zugriff auf alle Ausgänge der Steuerung.
B) Beim „Auto reactivate Modus“ wird die Timeout Funktion automatisch wieder aktiviert, nachdem die Kommunikation mit dem Steuer PC wieder hergestellt wurde. Die Kunden-Applikation hat weiterhin Zugriff auf alle Ausgänge der Steuerung.
C) Der „Secure outputs Modus“ sperrt den Zugriff auf die Ausgänge nach dem Timeout Ereignis. Ein Entriegeln kann nur per Softwarebefehl erfolgen. Dies ist ein wichtiger Sicherheitsaspekt im Fehlerfall.
Automatischer Sende- und Empfangsmodus
Nutzen Sie unseren Auto RX/TX Modus und automatisieren Sie den Arbeitsablauf Ihres DEDITEC Produktes, indem es selbstständig CAN Pakete von anderen Teilnehmern im Netzwerk verarbeitet oder an diese versendet. Mit unserem kostenlosen ICT-Tool können Sie über eine grafische Oberfläche definieren, wie die RX und TX Pakete verarbeitet werden sollen. Lesen Sie z.B. die Werte eines A/D Wandlers ein und schicken diese an ein CAN-Modul mit D/A Ausgabe.
Verschiedene Konfigurationsmodi
Die Konfiguration der RO-CAN Schnittstelle kann auf drei unterschiedliche Arten erfolgen und wird mittels DIP Schalter ausgewählt:
Der Vorzugsmodus mit voreingestellten CAN Standardwerten, einem DIP Schalter Modus, wo alle CAN Spezifikationen über DIP Schalter eingestellt werden können oder einem Softwaremodus, wo sich das Setup bequem über unser ICT-Tool definieren lässt.
LEDs
Jeder digitale Ein- und Ausgang verfügt über eine separate LED, die bei aktivem Signalzustand aufleuchtet. Desweiteren lassen sich u.a. der Zustand der Betriebsspannung, die Kommunikation mit dem Interface, Fehlerereignisse oder das Auftreten eines Timeouts anzeigen.
Steckverbinder
Als Steckverbinder kommt ein schraubenloses System des Herstellers WAGO Kontakttechnik zum Einsatz. Die 1-Leiter Federleisten sind 100% fehlsteckgeschützt und verfügen über eine Auswerf und Verriegelungsmechanik. Es lassen sich alle Leiterarten bis 1,5mm² anschließen.
Software und Ansteuerung für Programmierer
Durch unsere mitgelieferte DELIB Treiberbibliothek ist ein einfaches Ansprechen des Produkts über unsere API möglich.
Wir bieten Support für folgende Programmiersprachen:
- C
- C++
- C#
- VB
- VBA
- VB.Net
- Java
- Delphi
- LabVIEW
Wir bieten Support für folgende Betriebssysteme:
- Windows 11/10 (32bit/64bit)
- Windows 8/8.1 (32bit/64bit)
- Windows 7 (32bit/64bit)
- Windows Vista (32bit/64bit)
- Windows XP (32bit/64bit)
- Windows Server 2003 (32bit/64bit)
- Windows 2000
- Linux
Entsprechende Programmierbeispiele finden Sie bei den Produkten im Bereich „Software“ oder sind als Lieferumfang auf der Treiber CD enthalten.
