NET-DEV Modul mit 16 Relais Ausgängen (3/5A)

ab  318,33

Desined-in-Germany

UNSER VERSPRECHEN AN SIE:



Unsere Vorteile

Neues Feature!

Erweiterter Eingangsfilter für Digital-IN / Timeout-Schutz-Funktion für Digital-Out.
Weitere Informationen dazu finden Sie unter den Reitern Beschreibung und Technische Daten!

Verfügbarkeit: Auf Lager SKU: NET-DEV-REL16_3/5A Kategorie:

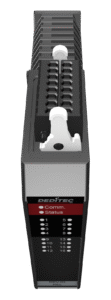

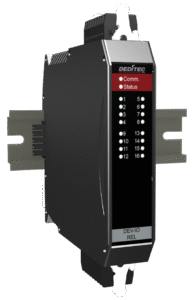

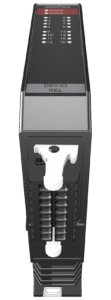

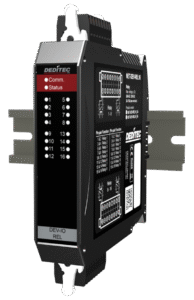

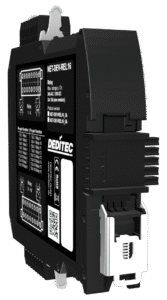

Das NET-DEV-REL16_3/5A Modul verfügt über 16 digitale Ausgänge und ist erhältlich in den Varianten mit 3A oder 5A Schaltleistung. Es dient als Erweiterungsmöglichkeit für die NET-CPU Basismodule und wird mittels Plug’n Play Steckverbindung (DIN Rail-Bus) in ein bestehendes NET-System integriert.

  • 16 Relais Ausgänge (NO)
  • Max. Schaltspannung: 48V AC / DC
  • Max. Schaltstrom: 5A AC / DC
  • Timer Funktion
  • Timeout-Schutz

Digitale Ausgänge

Relais 3A / 5A

Als digitaler Ausgang kommen Leistungs-Relais mit Schließerfunktion (NO) zum Einsatz. Sie eignen sich für Schaltleistungen bis 5A und haben eine Lebensdauer von bis zu 10Mio. Schaltzyklen. Die galvanische Trennung zwischen Ein- und Ausgangsstromkreis beträgt bis zu 3kV.

Timer Funktion

Alle digitalen Ausgänge der NET-Serie verfügen über eine Timer Funktion. Damit lassen sich die Ausgänge für einen frei definierbaren Zeitraum automatisch ein- und wieder ausschalten. Auch dann, wenn die Verbindung zum Steuer PC unterbrochen wurde.




Fail Safe Modus

Der Fail-Safe-Modus stellt eine Sicherheitsfunktion dar, bei der das DEDITEC Modul, im Falle eines Verbindungsabbruchs, in einen zuvor konfigurierten, sicheren Schaltzustand übergeht.
Dadurch soll verhindert werden, dass angeschlossenen Anlagen oder Systeme unkontrolliert weiter laufen.



Für jeden digitalen Ausgang können drei Schaltzustände definiert werden:
a) Ausgeschaltet b), Eingeschaltet oder c) Unverändert



Die Fail-Safe-Schaltung wird durch eine Timeout Schutzfunktion ausgelöst. Erhält die Steuerung innerhalb einer zuvor definierten Zeitspanne keine Befehle mehr seitens des Steuer PCs, tritt die Timeout Funktion in Kraft. Ursache für einen Timeout können sein, Verbindungsabbruch zwischen Steuer PC und der DEDITEC Steuerung oder Ausfall des Steuer PCs.



Timeout Modi

Drei Timeout-Modi stehen zur Verfügung:



A) Der „Normale Modus“ ist einmal gültig und muss nach jedem Timeout Ereignis manuell per Software Befehl wieder neu aktiviert werden. Die Kunden-Applikation hat weiterhin Zugriff auf alle Ausgänge der Steuerung.



B) Beim „Auto reactivate Modus“ wird die Timeout Funktion automatisch wieder aktiviert, nachdem die Kommunikation mit dem Steuer PC wieder hergestellt wurde. Die Kunden-Applikation hat weiterhin Zugriff auf alle Ausgänge der Steuerung.



C) Der „Secure outputs Modus“ sperrt den Zugriff auf die Ausgänge nach dem Timeout Ereignis. Ein Entriegeln kann nur per Softwarebefehl erfolgen. Dies ist ein wichtiger Sicherheitsaspekt im Fehlerfall.




Einfache Installation dank DIN Rail-Bus

Dank des praktischen NET-Bus Steckverbinders, welcher in die Hutschiene geclipst wird, lassen sich einzelne Module eines Systems sehr einfach ergänzen oder austauschen. Durch dieses Plug’n Play Prinzip erleichtern wir Ihnen die Inbetriebnahme und lästiger Verdrahtungsaufwand entfällt.


LEDs

An der Frontseite unserer NET-Module befinden sich eine Reihe von Status LEDs. Hiermit erhalten Sie einen schnellen Überblick zu den wichtigsten Funktionen der Module, wie z.B. die Schaltzustände der einzelnen I/Os, Modul Status oder ob eine saubere Kommunikation über den DIN-Rail Bus gegeben ist. Gerade bei Einsätzen im Feld, kann dies zur schnellen Fehleranalayse sehr hilfreich sein.


Steckverbinder

Als Steckverbinder kommt ein schraubenloses System des Herstellers WAGO Kontakttechnik zum Einsatz. Die 1-Leiter Federleisten sind 100% fehlsteckgeschützt und verfügen über eine Auswerf und Verriegelungsmechanik. Es lassen sich alle Leiterarten bis 1,5mm² anschließen.


Allgemein

Spannungsversorgung Intern, über den DIN-Rail Bus
Stromaufnahme Max. 130mA/24V
LEDs • Interne Bus-Kommunikation
• Modul Status
• Je eine LED pro Ausgangskanal
Timer Funktion Automatisches Ein- und Ausschalten der Ausgänge innerhalb einer frei definierbaren Zeitspanne
Steckverbinder • Typ: Wago Kontakttechnik 713-1108/037-000
• Steckbare 16 polige Federleiste mit Verriegelungsmechanik
• 100 % fehlsteckgeschützt
• 1-Leiter Anschluss für alle Leiterarten bis 1,5mm²
DIN Rail-Bus NET-Bus Steckverbinder zur Anbindung an weitere NET-Module
Hutschienenaufnahme TS 35
Betriebstemperatur +10°C bis +50°C
Abmessungen 135 mm x 22,5 mm x 111 mm (H x B x T)

Digitale Ausgänge

Timeout-Schutz-Funktion • Einfache und unkomplizierte Einstellung der Timeout-Schutz-Funktion per Software möglich
• Zeitlich festlegbare automatische Aktivierung der Timeout-Schutz-Funktion im
Timeout-Fall (zwischen 0,1 Sekunden und 6553 Sekunden)
• Im Timeout-Fall können digitale Ausgänge aktiviert, deaktiviert oder unverändert gelassen werden
• 3 verschiedene Timeout-Modi: „normal“, „auto reactive“ und „secure outputs“ für verschiedene Vorgehensweisen bei einem Timeout-Fall
Im „secure outputs“ Timeout-Modus wird der Zugriff auf die Ausgänge nach einem Timeout-Fall gesperrt und somit ein weiterer Zugriff auf die Ausgänge verhindert.
Ein Entsperren muss per zusätzlichem Softwarebefehl erfolgen.

Relais Ausgänge

Relais bis 3A • 16 Ausgänge
• Typ: PCN105D3MHZ
• Eigenschaft: Schließer (NO)
• Max. Schaltspannung: 48V AC / DC
• Max. Schaltstrom: 3A AC / DC
• Max. Schaltleistung: 90 W
• Galvanische Trennung zw. Kontakt und Spule: 3kV RMS /1 Min
• Lebensdauer mechanisch: bis zu 10 Mio Schaltzyklen
Relais bis 5A • 16 Ausgänge
• Typ: PCN105D3MHZ001B
• Eigenschaft: Schließer (NO)
• Max. Schaltspannung: 48V AC / DC
• Max. Schaltstrom: 5A AC / DC
• Max. Schaltleistung: 150 W
• Galvanische Trennung zw. Kontakt und Spule: 3kV RMS /1 Min
• Lebensdauer mechanisch: bis zu 10 Mio Schaltzyklen

[vrm360 canvas_name=s1 model_url=/wp-content/uploads/2021/01/NET-DEV_REL16-5.obj aspect_ratio=2 initial_offset=1.5 autostart=true lightintensity=0.05 amb_lightintensity=1 button_color=#cc0000 border_width=1 border_color=#acacac backgcolor=#f8f8f8]

Zusätzliche Informationen

Gewicht n. v.
Belastbarkeit Relais

,







Übersichtsbild des ICT-Tool mit allen Funktionen. Diese werden in den folgenden Kapiteln genauer beschrieben


Allgemeine Informationen zum ICT-Tool

Um Ihnen die Inbetriebnahme unserer Produkte so leicht und überschaubar wie möglich zu gestalten, haben wir das neue ICT-Tool entwickelt.
Dieses Tool vereint alle wichtigen Funktionen unserer alten Programme, wie zum Beispiel die des Configuration Utilitys, Modul Demo und des DT-Flasher in einem.
Mit dem ICT-Tool können Sie unsere Produkte jetzt ganz einfach Konfigurieren, Testen, Diagnostizieren, Flashen und Debuggen.
In den folgenden Kapitel, würden wir Ihnen unsere neue All-In-One-Software gerne genauer vorstellen.

Modulauswahl

Hier können Sie Ihre Module mit einem Klick auf das „+“ Symbol ins ICT-Tool einbinden, um diese anschließend konfigurieren oder testen zu können.

ICT-Tool Modulauswahl. Darstellung des ICT-Tool bei Programmstart

Startbildschirm

Hier finden Sie einige wichtige Information zu Ihrem ausgewählten Modul.
Zudem können Sie sich hier das Handbuch des Modules als PDF oder HTML-Version anzeigen lassen.
Unter „Show module IDs“ können Sie alle verfügbaren Module IDs aufrufen. Diese ID wird benötigt, um unsere Produkte in Ihre Software-Projekte einzubinden.

ICT-Tool Modulinfo. Darstellung des ICT-Tool bei geöffnetem Modul

ICT Treeview

Im Treeview auf der linken Seite des Programmfensters, sehen Sie die jeweiligen Formen, die von Ihrem Modul unterstützt werden.
Mit einem Klick können Sie sich diese Form dann im rechten Teil des Programmes anzeigen lassen und mögliche Konfigurationen oder Tests durchführen.

ICT-Tool Treeview. Darstellung des ICT-Tool, Erklärung zum Aufbau

M2M-CAN

Bei Machine-to-Machine oder kurz M2M, handelt es sich um die direkte Kommunikation zwischen zwei oder mehr Modulen untereinander. Dabei können analoge oder digitale Daten kanalweise von einem Quellmodul über den CAN-Bus auf Kanäle eines oder mehrerer Zielmodule gesendet werden. Unterstütz werden alle Produkte, die über eine CAN-Schnittstelle verfügen. Für eine Kommunikation über CAN müssen die angesteuerten Module lediglich mit dem CAN-Bus verbunden sein.

M2M-CAN Konfiguration

In diesem Beispiel werden CAN-Pakete alle 500ms über den CAN-Bus an die CAN-ID 700 gesendet
Diese Einstellungen können im ICT-Tool im CAN-Config Bereich eingestellt werden.

M2M CAN TX
M2M CAN RX

Für ein exaktes und konstantes Lesen und Schreiben von Messwerten in sehr geringen Abständen haben wir bei unseren Produkten der NET-Serie den Software-FIFO („First in-First out“) entwickelt. Mithilfe dieser Software werden die Messwerte, die z.B. vom PC an das NET-Modul gesendet werden, in einen FIFO-Buffer zwischengespeichert. Diese werden dann in einem definierten Zeitintervall vom Modul eigenständig abgearbeitet.

Vereinfacht gesagt: sowohl für „FIFO In“ als auch für „FIFO Out“ werden gemessene Werte im Buffer gesammelt und gespeichert und anschließend paketweise weitergegeben. Verzögerungen durch Traffic, räumliche Distanzen oder andere Störfaktoren werden damit ausgeschaltet und Abläufe in Messverfahren entscheidend verbessert.



Alle Vorteile im Überblick:

  • Auslesen von analogen und digitalen Werten in sehr kurzen Zeitabständen möglich (Millisekunden)
  • Exaktes Auslesen der Werte in einem selbst definierten Zeitintervall möglich
  • Bei höherer Auslastung über die Ethernet-Schnittstelle verbraucht der FIFO nicht mehr Traffic



Test und Programmierung

Mit unserem ICT-Tool können Sie den FIFO-IN und FIFO-OUT mit digitalen und analogen I/Os testen und diagnostizieren.
Zudem finden Sie im Quellcode unserer Fifo-Beispielprogramme Hilfe für die richtige Programmierung.

ICT-Tool Fifo
ICT-Tool AD Graph

Verwaltungsfunktionen

DEDITEC ICON
DapiOpenModule
Diese Funktion öffnet ein bestimmtes Modul.

DapiOpenModule

Beschreibung

Diese Funktion öffnet ein bestimmtes Modul



Definition

ULONG DapiOpenModule(ULONG moduleID, ULONG nr);



Parameter

moduleID=Gibt das Modul an, welches geöffnet werden soll (siehe delib.h)
nr=Gibt an, welches (bei mehreren Modulen) geöffnet werden soll.
nr=0 -> 1. Modul
nr=1 -> 2. Modul



Return-Wert

handle=Entsprechender Handle für das Modul
handle=0 -> Modul wurde nicht gefunden



Bemerkung

Der von dieser Funktion zurückgegebe Handle wird zur Identifikation des Moduls für alle anderen Funktionen benötigt.



Programmierbeispiel

// USB-Modul öffnen
handle = DapiOpenModule(RO_USB1, 0);
printf(„handle = %x\n“, handle);
if (handle==0)
{
// USB Modul wurde nicht gefunden
printf(„Modul konnte nicht geöffnet werden\n“);
return;
}

DapiCloseModule
Dieser Befehl schliesst ein geöffnetes Modul.

DapiCloseModule

Beschreibung

Dieser Befehl schliesst ein geöffnetes Modul.



Definition

ULONG DapiCloseModule(ULONG handle);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls



Return-Wert

Keiner



Programmierbeispiel

// Modul schliessen
DapiCloseModule(handle);

DapiGetLastError
Diese Funktion liefert den letzten erfassten Fehler. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastError() den "alten" Fehler zurückgibt. Sollen mehrere Module verwendet werden, empfielt sich die Verwendung von DapiGetLastErrorByHandle().

DapiGetLastError



Beschreibung

Diese Funktion liefert den letzten erfassten Fehler. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastError() den „alten“ Fehler zurückgibt.
Sollen mehrere Module verwendet werden, empfielt sich die Verwendung von DapiGetLastErrorByHandle().



Definition

ULONG DapiGetLastError(void);



Parameter

Keine



Return-Wert

Fehler Code
0=kein Fehler. (siehe delib_error_codes.h)



Programmierbeispiel

BOOL IsError()
{
unsigned char msg[500];
unsigned long error_code = DapiGetLastError();

if (error_code != DAPI_ERR_NONE)
{
DapiGetLastErrorText((unsigned char*) msg, sizeof(msg));
printf(„Error Code = 0x%x * Message = %s\n“, error_code, msg);

DapiClearLastError();

return TRUE;
}

return FALSE;
}

DapiGetLastErrorByHandle
Diese Funktion liefert den letzten erfassten Fehler eines bestimmten Moduls (handle). Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastErrorByHandle() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorByHandle() den "alten" Fehler zurückgibt.

DapiGetLastErrorByHandle



Beschreibung

Diese Funktion liefert den letzten erfassten Fehler eines bestimmten Moduls (handle). Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastErrorByHandle() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorByHandle() den „alten“ Fehler zurückgibt.



Definition

ULONG DapiGetLastErrorByHandle(ULONG handle);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls



Return-Wert

Fehler Code
0=kein Fehler. (siehe delib_error_codes.h)



Programmierbeispiel

BOOL IsError(ULONG handle)
{
unsigned long error_code = DapiGetLastErrorByHandle(handle);

if (error_code != DAPI_ERR_NONE)
{
printf(„Error detected on handle 0x%x – Error Code = 0x%x\n“, handle, error_code);

DapiClearLastErrorByHandle(handle);

return TRUE;
}

return FALSE;
}

DapiGetLastErrorText
Diese Funktion liest den Text des letzten erfassten Fehlers. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorText() den "alten" Fehler zurückgibt.

DapiGetLastErrorText



Beschreibung

Diese Funktion liest den Text des letzten erfassten Fehlers. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorText() den „alten“ Fehler zurückgibt.



Definition

ULONG DapiGetLastErrorText(unsigned char * msg, unsigned long msg_length);



Parameter

msg = Buffer für den zu empfangenden Text
msg_length = Länge des Text Buffers



Programmierbeispiel

BOOL IsError()
{
unsigned char msg[500];
unsigned long error_code = DapiGetLastError();

if (error_code != DAPI_ERR_NONE)
{
DapiGetLastErrorText((unsigned char*) msg, sizeof(msg));
printf(„Error Code = 0x%x * Message = %s\n“, error_code, msg);

DapiClearLastError();

return TRUE;
}

return FALSE;
}

DapiClearLastError
Diese Funktion löscht den letzten Fehler, der mit DapiGetLastError() erfasst wurde.

DapiClearLastError

Beschreibung

Diese Funktion löscht den letzten mit DapiGetLastError() registrierten Fehler.



Definition

void DapiGetLastError(void);



Parameter

Keine



Return Wert

Keine



Beispiel-Programm

BOOL IsError()
{
unsigned char msg[500];
unsigned long error_code = DapiGetLastError();

if (error_code != DAPI_ERR_NONE)
{
DapiGetLastErrorText((unsigned char*) msg, sizeof(msg));
printf(„Error Code = 0x%x * Message = %s\n“, error_code, msg);

DapiClearLastError();

return TRUE;
}

return FALSE;
}

DapiClearLastErrorByHandle
Diese Funktion löscht den letzten Fehler eines bestimmten Moduls (handle), der mit DapiGetLastErrorByHandle() erfasst wurde.

DapiClearLastErrorByHandle



Beschreibung

Diese Funktion löscht den letzten Fehler eines bestimmten Moduls (Handle), der mit DapiGetLastErrorByHandle() registriert wurde.



Definition

void DapiClearLastErrorByHandle(ULONG handle);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls.



Return Wert

Keine



Beispiel-Programm

BOOL IsError(ULONG handle)
{
unsigned long error_code = DapiGetLastErrorByHandle(handle);

if (error_code != DAPI_ERR_NONE)
{
printf(„Error detected on handle 0x%x – Error Code = 0x%x\n“, handle, error_code);

DapiClearLastErrorByHandle(handle);

return TRUE;
}

return FALSE;
}

DapiGetDELIBVersion
Diese Funktion gibt die installierte DELIB-Version zurück.

DapiGetDELIBVersion



Beschreibung

Diese Funktion gibt die installierte DELIB-Version zurück.



Definition

ULONG DapiGetDELIBVersion(ULONG mode, ULONG par);



Parameter

mode=Modus, mit dem die Version ausgelesen wird (muss immer 0 sein).
par=Dieser Parameter ist nicht definiert (muss immer 0 sein).



Return-Wert

version=Versionsnummer der installierten DELIB-Version [hex]



Programmierbeispiel

version = DapiGetDELIBVersion(0, 0);
//Bei installierter Version 1.32 ist version = 132(hex)

DapiOpenModuleEx
Diese Funktion öffnet gezielt ein Modul mit Ethernet-Schnittstelle. Dabei können die Parameter IP-Adresse, Portnummer und die Dauer des Timeouts bestimmt werden. Das Öffnen des Moduls geschieht dabei unabhängig von den im DELIB Configuration Utility getroffenen Einstellungen.

DapiOpenModuleEx



Beschreibung

Diese Funktion öffnet gezielt ein Modul mit Ethernet-Schnittstelle. Dabei können die Parameter IP-Adresse, Portnummer und die Dauer des Timeouts bestimmt werden.



Definition

ULONG DapiOpenModuleEx(ULONG moduleID, ULONG nr, unsigned char* exbuffer, 0);



Parameter

moduleID = Gibt das Modul an, welches geöffnet werden soll (siehe delib.h)
nr = Gibt an, welches (bei mehreren Modulen) geöffnet werden soll.
nr = 0 -> 1. Modul
nr = 1 -> 2. Modul
exbuffer = Buffer für IP-Adresse, Portnummer und Dauer des Timeouts



Return-Wert

handle = Entsprechender Handle für das Modul
handle = 0 -> Modul wurde nicht gefunden



Bemerkung

Der von dieser Funktion zurückgegebene Handle wird zur Identifikation des Moduls für alle anderen Funktionen benötigt.
Dieser Befehl wird von allen Modulen mit Ethernet-Schnittstelle unterstützt.



Programmierbeispiel

// Open ETH-Module with parameter

DAPI_OPENMODULEEX_STRUCT open_buffer;

strcpy((char*) open_buffer.address, „192.168.1.10“);
open_buffer.portno = 0;
open_buffer.timeout = 5000;

handle = DapiOpenModuleEx(RO_ETH, 0, (unsigned char*) &open_buffer, 0);
printf(„Module handle = %x\n“, handle);

Digitale Ausgabe-Funktionen

DEDITEC ICON
DapiDOSet1
Dieser Befehl setzt einen einzelnen Ausgang.

DapiDOSet1



Beschreibung

Dieser Befehl setzt einen einzelnen Ausgang.



Definition

void DapiDOSet1(ULONG handle, ULONG ch, ULONG data);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des zu setzenden Ausgangs an (0 .. )
data=Gibt den Datenwert an, der geschrieben wird (0 / 1)



Return-Wert

Keiner



Anforderungen

Die folgenden SW-Feature-Bits müssen vom Modul unterstützt werden:



DAPI_SW_FEATURE_BIT_CFG_DO

Die Folgenden Bedingungen für die Übergabeparameter müssen eingehalten werden:

maxCh = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_GET_MODULE_CONFIG, DAPI_SPECIAL_GET_MODULE_CONFIG_PAR_DO, 0, 0);
maxCh > ch

DapiDOSet8
Dieser Befehl setzt gleichzeitig 8 digitale Ausgänge.

DapiDOSet8



Beschreibung

Dieser Befehl setzt gleichzeitig 8 digitale Ausgänge.



Definition

void DapiDOSet8(ULONG handle, ULONG ch, ULONG data);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 8, 16, 24, 32, ..)
data=Gibt die Datenwerte an, die geschrieben werden



Return-Wert

Keiner

DapiDOSet16
Dieser Befehl setzt gleichzeitig 16 digitale Ausgänge.

DapiDOSet16



Beschreibung

Dieser Befehl setzt gleichzeitig 16 digitale Ausgänge.



Definition

void DapiDOSet16(ULONG handle, ULONG ch, ULONG data);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 16, 32, ..)
data=Gibt die Datenwerte an, die geschrieben werden



Return-Wert

Keiner

DapiDOSet32
Dieser Befehl setzt gleichzeitig 32 digitale Ausgänge.

DapiDOSet32



Beschreibung

Dieser Befehl setzt gleichzeitig 32 digitale Ausgänge.



Definition

void DapiDOSet32(ULONG handle, ULONG ch, ULONG data);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 32, 64, ..)
data=Gibt die Datenwerte an, die geschrieben werden



Return-Wert

Keiner



Programmierbeispiel

// Einen Wert auf die Ausgänge schreiben
data = 0x0000ff00; // Ausgänge 9-16 werden auf 1 gesetzt
DapiDOSet32(handle, 0, data); // Chan Start = 0
printf(„Schreibe auf Ausgänge Daten=0x%x\n“, data);
printf(„Taste für weiter\n“);
getch();
// —————————————————-
// Einen Wert auf die Ausgänge schreiben
data = 0x80000000; // Ausgang 32 wird auf 1 gesetzt
DapiDOSet32(handle, 0, data); // Chan Start = 0
printf(„Schreibe auf Ausgänge Daten=0x%x\n“, data);
printf(„Taste für weiter\n“);
getch();
// —————————————————-
// Einen Wert auf die Ausgänge schreiben
data = 0x80000000; // Ausgang 64 wird auf 1 gesetzt
DapiDOSet32(handle, 32, data); // Chan Start = 32
printf(„Schreibe auf Ausgänge Daten=0x%x\n“, data);
printf(„Taste für weiter\n“);
getch();

DapiDOSet64
Dieser Befehl setzt gleichzeitig 64 digitale Ausgänge.

DapiDOSet64



Beschreibung

Dieser Befehl setzt gleichzeitig 64 digitale Ausgänge.



Definition

void DapiDOSet64(ULONG handle, ULONG ch, ULONGLONG data);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 64, ..)
data=Gibt die Datenwerte an, die geschrieben werden



Return-Wert

Keiner

DapiDOClrBit32
Mit diesem Befehl können Ausgänge gezielt auf 0 geschaltet werden, ohne die Zustände der benachbarten Ausgänge zu ändern.

DapiDOClrBit32



Beschreibung

Mit diesem Befehl können Ausgänge gezielt auf 0 geschaltet werden, ohne die Zustände der benachbarten Ausgänge zu ändern.



Definition

void DapiDOClrBit32(uint handle, uint ch, uint data);



Parameter

handle = Dies ist das Handle eines geöffneten Moduls
ch = Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll
data = Gibt den Datenwert an, der geschrieben werden soll (bis zu 32 Bit)



Return-Wert

Keiner



Bemerkung

Nur die Bits mit einer Wertigkeit von 1 im data Parameter werden vom Befehl berücksichtigt.



Programmierbeispiel

data = 0x1; // Output 0 would be changed to 0. The states of outputs 1-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xf; // Outputs 0-3 would be changed to 0. The states of outputs 4-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xff; // Outputs 0-7 would be changed to 0. The states of outputs 8-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xff000000; // Outputs 23-31 would be changed to 0. The states of outputs 0-21 won’t be changed
DapiDOSetBit32(handle, 0, data);

DapiDOSet1_WithTimer
Diese Funktion setzt einen Digitalausgang (ch) auf einen Wert (data - 0 oder 1) für eine bestimmte Zeit in ms.

DapiDOSet1_WithTimer



Beschreibung

Diese Funktion setzt einen Digitalausgang (ch) auf einen Wert (data – 0 oder 1) für eine bestimmte Zeit in ms.



Definition

void DapiDOSet1_WithTimer(ULONG handle, ULONG ch, ULONG data, ULONG time_ms);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des zu setzenden Ausgangs an (0 .. )
data=Gibt den Datenwert an, der geschrieben wird (0 / 1)
time_ms=Gibt die Zeit an, in der der Ausgang gesetzt wird [ms]



Return-Wert

Keiner



Bemerkung

Dieser Befehl wird von allen Ausgangsmodulen der NET-Serie, sowie von unserem RO-O8-R8 Modul unterstützt.
Dieser Befehl verliert seine Gültigkeit, sofern er mit anderen Werten überschrieben wird.
Möchte man den Befehl deaktivieren, dann muss er mit time_ms=0 überschrieben werden.



Programmierbeispiel

DapiDOSet1_WithTimer(handle, 2, 1, 1000);
//Setting channel 2 for 1000msec to 1

DapiDOSetBit32
Mit diesem Befehl können Ausgänge gezielt auf 1 geschaltet werden, ohne die Zustände der benachbarten Ausgänge zu ändern.

DapiDOSetBit32



Beschreibung

Mit diesem Befehl können Ausgänge gezielt auf 1 geschaltet werden, ohne die Zustände der benachbarten Ausgänge zu ändern.



Definition

void DapiDOSetBit32(uint handle, uint ch, uint data);



Parameter

handle = Dies ist das Handle eines geöffneten Moduls
ch = Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll
data = Gibt den Datenwert an, der geschrieben werden soll (bis zu 32 Bit)



Return-Wert

Keiner



Bemerkung

Nur die Bits mit einer Wertigkeit von 1 im data Parameter werden vom Befehl berücksichtigt.



Programmierbeispiel

data = 0x1; // Output 0 would be changed to 1. The states of outputs 1-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xf; // Outputs 0-3 would be changed to 1. The states of outputs 4-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xff; // Outputs 0-7 would be changed to 1. The states of outputs 8-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xff000000; // Outputs 23-31 would be changed to 1. The states of outputs 0-21 won’t be changed
DapiDOSetBit32(handle, 0, data);

DapiDOReadback32
Dieser Befehl liest die 32 digitalen Ausgänge zurück.

DapiDOReadback32



Beschreibung

Dieser Befehl liest die 32 digitalen Ausgänge zurück.



Definition

ULONG DapiDOReadback32(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem zurückgelesen werden soll (0, 32, 64, ..)



Return-Wert

Zustand von 32 Ausgängen.

DapiDOReadback64
Dieser Befehl liest die 64 digitalen Ausgänge zurück.

DapiDOReadback32



Beschreibung

Dieser Befehl liest die 32 digitalen Ausgänge zurück.



Definition

ULONG DapiDOReadback32(ULONG handle, ULONG ch);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem zurückgelesen werden soll (0, 32, 64, ..)



Return-Wert

Zustand von 32 Ausgängen.

Timeout-Schutz-Funktion

DEDITEC ICON
DapiSpecialCommand - DapiSpecialCMDTimeout
Dieser Befehl dient zum Einstellen der Timeout-Schutz-Funktion

DapiSpecialCommand-DapiSpecialCMDTimeout



Beschreibung
Dieser Befehl dient zum Einstellen der Timeout-Schutz-Funktion.

Es gibt seit 2021 drei unterschiedliche Timeout-Methoden.



„normalen“ Timeout
Dies ist der Timeout, den unsere Module schon seit 2009 besitzen.
Vorgehensweise für den Timeout-Befehl:
Der Timeout wird per Befehl aktiviert.
Findet dann ein sogenanntes Timeout-Ereignis statt(Pause zwischen zwei Zugriffen auf das Modul ist grösser, als die erlaubte Timeout-Zeit) passiert folgendes:
– Alle Ausgänge werden ausgeschaltet.
– Der Timeout-Status geht auf „2“.
– Die Timeout-LED geht an (bei Modulen, die solch einen Status haben)
Weitere Zugriffe auf die Ausgänge sind dann weiterhin möglich, aber der Timeout ist nicht weiter aktiv. Erst wieder, wenn er wieder aktiviert wurde.



„auto reactivate“ Timeout
Dies ist ein seit 2021 implementierter Timeout-Modus, der nach Auftreten des Timeout-Ereignisses den Timeout automatisch wieder aktiviert.
Vorgehensweise für den Timeout-Befehl:
Der Timeout wird per Befehl aktiviert.
Findet dann ein sogenanntes Timeout-Ereignis statt(Pause zwischen zwei Zugriffen auf das Modul ist grösser, als die erlaubte Timeout-Zeit) passiert folgendes:
– Alle Ausgänge werden ausgeschaltet.
– Der Timeout-Status geht auf „4“.
– Die Timeout-LED geht an (bei Modulen, die solch einen Status haben)
Weitere Zugriffe auf die Ausgänge sind dann weiterhin möglich. UND der Timeout ist weiter aktiv. Bei erneuter Zeitüberschreitung der Timeout-Zeit werden die Ausgänge wieder ausgeschaltet.



„secure outputs“ Timeout
Dies ist ein seit 2021 implementierter Timeout-Modus, der nach Auftreten des Timeout-Ereignisses einen Schreibenden Zugriff auf die Ausgänge verhindert.Somit wird sichergestellt, dass die Software erst einmal einen „sicheren“ Zustand der Ausgänge wiederherstellen muss, da der Timeout-Mechanismus des Moduls die Ausgänge auf vordefinierte Werte verändert hat.
Vorgehensweise für den Timeout-Befehl:
Der Timeout wird per Befehl aktiviert.
Findet dann ein sogenanntes Timeout-Ereignis statt(Pause zwischen zwei Zugriffen auf das Modul ist grösser, als die erlaubte Timeout-Zeit) passiert folgendes:
– Alle Ausgänge werden ausgeschaltet.
– Der Timeout-Status geht auf „6“.
– Die Timeout-LED geht an (bei Modulen, die solch einen Status haben)
Weitere Zugriffe auf die Ausgänge sind NICHT möglich. Erst nach erneutem Aktivieren des Timeouts oder Deaktivieren des Timeouts können die Ausgänge beschrieben werden.



Definition
DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, par1, par2);



Parameter
handle = Dies ist das Handle eines geöffneten Moduls
cmd = auszuführende Funktion
par1 = Wert, der an die Funktion übergeben wird
par2 = Wert, der an die Funktion übergeben wird

DapiSpecialCommand - DapiSpecialTimeoutSetValueSec
Dieser Befehl dient zum Setzen der Timeout-Zeit

DapiSpecialCommand – DapiSpecialTimeoutSetValueSec



Beschreibung
Dieser Befehl dient zum Setzen der Timeout-Zeit.



Definition
DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, par1, par2);



Parameter
cmd = DAPI_SPECIAL_TIMEOUT_SET_VALUE_SEC
par1 = Sekunden [s]
par2 = Millisekunden [100ms] (Wert 6 = 600ms)



Bemerkung

Der zulässige Wertebereich der Zeitangabe liegt zwischen 0,1 Sekunden und 6553 Sekunden



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_SET_VALUE_SEC, 3, 7);
//Die Zeit des Timeouts wird auf 3,7sek gesetzt.

DapiSpecialCommand - DapiSpecialTimeoutActivate
Dieser Befehl aktiviert den "normalen" Timeout

DapiSpecialCommand – DapiSpecialTimeoutActivate



Beschreibung

Dieser Befehl aktiviert den „normalen“ Timeout.
Nach dem Timeout-Ereignis werden..
– ..alle Ausgänge ausgeschaltet
– ..der Timeout-Status auf „2“ gesetzt
– ..die Timeout-LED angeschaltet (bei Modulen, die solch einen Status haben)
Weitere Zugriffe auf die Ausgänge sind dann weiterhin möglich, aber der Timeout ist nicht weiter aktiv.
Erst wieder, wenn er wieder aktiviert wurde.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, 0, 0);



Parameter
cmd = DAPI_SPECIAL_TIMEOUT_ACTIVATE



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_ACTIVATE, 0, 0);
//Der „normale“ Timeout wird aktiviert.

DapiSpecialCommand - DapiSpecialTimeoutActivateAutoReactivate
Dieser Befehl aktiviert den "auto reactivate" Timeout

DapiSpecialCommand – DapiSpecialTimeoutActivateAutoReactivate



Beschreibung

Dieser Befehl aktiviert den „auto reactivate“ Timeout.
In diesem Modus wird der Timeout nach dem Timeout-Ereignis automatisch wieder aktiviert.
Nach dem Timeout-Ereignis werden..
– ..alle Ausgänge ausgeschaltet
– ..der Timeout-Status auf „4“ gesetzt
– ..die Timeout-LED angeschaltet (bei Modulen, die solch einen Status haben)
Weitere Zugriffe auf die Ausgänge sind dann weiterhin möglich UND der Timeout ist weiter aktiv.
Bei erneuter Zeitüberschreitung der Timeout-Zeit werden die Ausgänge weider ausgeschaltet.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, 0, 0);



Parameter
cmd = DAPI_SPECIAL_TIMEOUT_ACTIVATE_AUTO_REACTIVATE



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_ACTIVATE_AUTO_REACTIVATE, 0, 0);
//Der „auto reactivate“ Timeout wird aktiviert.

DapiSpecialCommand - DapiSpecialTimeoutActivateSecureOutputs
Dieser Befehl aktiviert den "secure outputs" Timeout

DapiSpecialCommand – DapiSpecialTimeoutActivateSecureOutputs



Beschreibung

Dieser Befehl aktiviert den „secure outputs“ Timeout.
In diesem Modus wird ein schreibender Zugriff auf die Ausgänge nach einem Timeout-Ereignis verhindert.
Somit wird sichergestellt, dass die Software erst einmal einen „sicheren“ Zustand der Ausgänge wiederherstellen muss,
da der Timeout-Mechanismus des Moduls die Ausgänge auf vordefinierte Werte verändert hat.
Nach dem Timeout-Ereignis werden..
– ..alle Ausgänge ausgeschaltet
– ..der Timeout-Status auf „6“ gesetzt
– ..die Timeout-LED angeschaltet (bei Modulen, die solch einen Status haben)
Weitere Zugriffe auf die Ausgänge sind NICHT möglich. Erst nach erneutem Aktivieren des
Timeouts oder Deaktivieren des Timeouts können die Ausgänge beschrieben werden.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, 0, 0);



Parameter
cmd = DAPI_SPECIAL_TIMEOUT_ACTIVATE_SECURE_OUTPUTS



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_ACTIVATE_SECURE_OUTPUTS, 0, 0);
//Der „secure outputs“ Timeout wird aktiviert.

DapiSpecialCommand - DapiSpecialTimeoutDeactivate
Dieser Befehl deaktiviert den Timeout

DapiSpecialCommand – DapiSpecialTimeoutDeactivate



Beschreibung

Dieser Befehl deaktiviert den Timeout.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, 0, 0);



Parameter

cmd = DAPI_SPECIAL_TIMEOUT_DEACTIVATE



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_DEACTIVATE, 0, 0);
//Der Timeout wird deaktiviert.

DapiSpecialCommand - DapiSpecialTimeoutGetStatus
Dieser Befehl dient zum Auslesen des Timeout-Status

DapiSpecialCommand – DapiSpecialTimeoutGetStatus



Beschreibung

Dieser Befehl dient zum Auslesen des Timeout-Status.



Definition

ULONG DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, DAPI_SPECIAL_TIMEOUT_GET_STATUS, 0, 0);



Parameter

cmd = DAPI_SPECIAL_TIMEOUT_GET_STATUS



Return-Wert

Return = 0 (Timeout ist deaktiviert)



Werte für den „normalen“ Timeout
Return = 1 (Timeout „normal“ ist aktiviert)
Return = 2 (Timeout „normal“ hat stattgefunden)



Werte für den „auto reactivate“ Timeout
Return = 3 (Timeout „auto reactivate“ ist aktiviert)
Return = 4 (Timeout „auto reactivate“ hat ein oder mehrmals stattgefunden)



Werte für den „secure“ Timeout
Return = 5 (Timeout „secure“ ist aktiviert)
Return = 6 (Timout „secure“ hat stattgefunden. In diesem Status wird ein Schreiben auf die Outputs verhindert)



Programmierbeispiel

unsigned long status = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_GET_STATUS, 0, 0);
printf(„Status = %ul\n“, status);
//Abfrage des Timeout-Status mit Ausgabe.

DapiSpecialCommand - DapiSpecialTimeoutDoValueMaskWRSet32
Dieser Befehl aktiviert Relais bei einem Timeout

DapiSpecialCommand – DapiSpecialTimeoutDoValueMaskWRSet32



Beschreibung

Dieser Befehl bestimmt die Ausgänge, die bei einem Timeout gesetzt werden sollen.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, ch, par2);



Parameter

cmd = DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_WR_SET32
ch = Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 32, 64, ..)
par2 = [32 Bit] Gibt die Ausgänge an, welche bei einem Timeout aktiviert werden sollen



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_WR_SET32, 0, 0xff);
//Die ersten 8 Relais werden im Timeout Fall eingeschaltet.

DapiSpecialCommand - DapiSpecialTimeoutDoValueMaskRDSet32
Dieser Befehl dient zum Auslesen der übergebenen Werte

DapiSpecialCommand – DapiSpecialTimeoutDoValueMaskRDSet32



Beschreibung

Dieser Befehl dient zum Auslesen der übergebenen Werte



Definition

ULONG DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, 0, 0);



Parameter

cmd = DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_RD_SET32



Return-Wert

[32 Bit] Wert der dem SET-Befehl übergeben wird



Programmierbeispiel

unsigned long value = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_RD_SET32, 0, 0);
printf(„%0x\n“, value);
//Der Wert der dem SET-Befehl übergeben wurde, wird ausgelesen und dargestellt.

DapiSpecialCommand - DapiSpecialTimeoutDoValueMaskWRClr32
Dieser Befehl deaktiviert Relais bei einem Timeout

DapiSpecialCommand – DapiSpecialTimeoutDoValueMaskWRClr32



Beschreibung

Dieser Befehl bestimmt die Ausgänge, die bei einem Timeout ausgeschaltet werden sollen.



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, ch, par2);



Parameter

cmd = DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_WR_CLR32
ch = Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 32, 64, ..)
par2 = [32 Bit] Gibt die Ausgänge an, welche bei einem Timeout deaktiviert werden sollen



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_WR_CLR32, 0, 0xff);
//Die ersten 8 Relais werden im Timeout Fall ausgeschaltet.

DapiSpecialCommand - DapiSpecialTimeoutDoValueMaskRDClr32
Dieser Befehl dient zum Auslesen der übergebenen Werte

DapiSpecialCommand – DapiSpecialTimeoutDoValueMaskRDClr32



Beschreibung

Dieser Befehl dient zum Auslesen der übergebenen Werte.



Definition

LONG DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, 0, 0);



Parameter

cmd = DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_RD_CLR32



Return-Wert

[32 Bit] Wert der dem CLR-Befehl übergeben wird



Programmierbeispiel

unsigned long value = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_RD_CLR32, 0, 0);
printf(„%0x\n“, value);
//Der Wert der dem CLR-Befehl übergeben wurde, wird ausgelesen und dargestellt.

DapiSpecialCommand - DapiSpecialTimeoutDoValueLoadDefault
Setzt die SET- und CLR-Werte auf den Ursprungswert zurück

DapiSpecialCommand – DapiSpecialTimeoutDoValueLoadDefault



Beschreibung

Setzt die SET- und CLR-Werte auf den Default-Wert zurück.
(SET-Wert = 0, CLR-Wert = FFFFFFFF)



Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, 0, 0);



Parameter

cmd = DAPI_SPECIAL_TIMEOUT_DO_VALUE_LOAD_DEFAULT



Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_DO_VALUE_LOAD_DEFAULT, 0, 0);
//SET- und CRL-Werte werden auf den Default-Wert gesetzt.

Weboberfläche – Interface

Alle DEDITEC Ethernet-Module verfügt über eine Weboberfläche, die es Ihnen erlaubt, Einstellungen bequem über Ihren Webbrowser vorzunehmen und bietet Ihnen außerdem direkten Zugriff auf die I/Os.

Somit können Sie beispielsweise mit einem Smartphone, Tablet oder auch einem PC über einen Browser auf das Produkt zugreifen.

Unterstützt werden die folgenden I/O Einheiten:



  • Digitale Eingänge
  • Digitale Eingänge (Zählerfunktion)
  • Digitale Ausgänge
  • Analoge Eingänge (Spannung & Strom)
  • Analoge Ausgänge (Spannung & Strom)
  • PT100 Temperaturerfassung
  • Schrittmotorensteuerung

Mit einem Benutzersystem sowie optionalem Verschlüsselungssystem können Sie das Ethernet-Modul gegen Fremdzugriffe schützen.

General

Startseite der Weboberfläche. Über die Navigation auf der linken Seite erhalten Sie Zugriff auf diverse Einstellungsmöglichkeiten.

Network configuration

Alle Netzwerkeinstellungen können direkt über die Weboberfläche durchgeführt werden.

Usermanager

Hier kann der Benutzername und das Passwort für den Zugriff auf die Weboberfläche bestimmt werden. Ist der Benutzter inaktiv, wird dieser automatisch nach Ablauf der Session Time ausgeloggt.

Status / Reboot

Version der installierten Firmware. Funktionen zum Neustarten und Zurücksetzen der Einstellungen.

Security

Neben einem Benutzer/Passwort System für die Weboberfläche bieten wir Ihnen auch die Möglichkeit die gesamte Netzwerkkommunikation zu verschlüsseln. Auch der Zugriff auf die I/Os kann gesperrt werden.

Unterstütze I/Os

Folgend zeigen wir Ihnen die unterstützten I/Os die Sie über die Weboberfläche bedienen können.

Digital Inputs

Das Bild zeigt die Übersicht der digitalen Eingänge. Über das Drop-Down Menü kann zwischen mehreren Eingängen gewechselt werden. Die Spalte ‚State‘ zeigt, ob ein Signal am Eingang anliegt.

Digital Inputs Counter

Unsere digitalen Eingänge verfügen über eine Zählfunktion. Über die Weboberfläche kann der Zählerstand gelesen und zurückgesetzt werden.

Digital Outputs

Die digitalen Ausgänge können über einen On-/Off-Button geschaltet werden. Der aktuelle Zustand der Ausgänge kann über die Spalte ‚Readback‘ zurückgelesen werden.

Analog Inputs

Strom sowie Spannungen können auch über die Weboberfläche ausgelesen werden. Über das A/D Mode Drop-Down Menü kann der gewünschte Betriebsmodus eingestellt werden.

Analog Outputs

Die Ausgabe von anlogen Signalen kann auch über die Weboberfläche erfolgen. Der gewünschte D/A Modus kann wie bei den analogen Eingängen über das Drop-Down Menü eingestellt werden. Der gewünschte Wert kann über den ‚SET‘ Button auf die Ausgänge geschrieben werden. Die Spalte ‚Readback‘ zeigt die aktuelle Spannung-/Stromausgabe des D/A Wandlers.

Temperaturerfassung (PT100)

Die Temperaturerfassung wird von unserer RO-Serie unterstützt.



PT100

Die aktuelle Temperatur kann abgelesen werden. Ist kein Sensor am Kanal angeschlossen, wird dies mit ‚disconnected‘ signalisiert.

Stepper-Motor Control

Über die Kontrollelemente kann die Position sowie Geschwindigkeit des Stepper-Motors gesetzt werden. Das Statusfenster zeigt die aktuelle Position, Temperatur sowie Spannungsversorgung.

I/O-Control APP für Android™



Get it on Google Play







Von unterwegs aus die digitalen und analogen I/Os unserer Ethernet-Module steuern. Durch die DEDITEC I/O-Control Android App wird jedes netzwerkfähige Android Gerät zur Fernsteuerung für DEDITEC Produkte mit Ethernet-Schnittstelle



Features:

  • Separates Speichern der Netzwerkeinstellungen für private und öffentliche Netze
  • Bessere Übersichtlichkeit durch konfigurierbare I/O-Namen
  • Konfigurierbarer Refresh aller I/Os

Folgende I/Os werden unterstützt:

  • bis zu 128 analoge Eingänge (0..10V, 0..5V, +/- 10V und +/- 5V)
  • bis zu 64 analoge Ausgänge (0..10V, 0..5V, +/- 10V und +/- 5V)
  • bis zu 128 digitale Ein- und Ausgänge

Netzwerkeinstellungen
In den Netzwerkeinstellungen kann wahlweise eine Konfiguration für private (WLAN) oder öffentliche (Internet) Netze erstellt und gespeichert werden.

DEDITEC App

Modulkonfiguration
Bei der Modulkonfiguration sehen Sie die Anzahl der angeschlossenen I/O-Module.

Zudem können Sie hier auswählen, welche I/Os gesteuert werden sollen.

DEDITEC App

Digitale Eingänge
Die digitalen Eingänge werden in einem einstellbaren Intervall abgefragt.


Digitale Ausgänge
Im Bereich der digitalen Ausgänge können die Kanäle einzeln ein- bzw. ausgeschaltet werden.

Zudem besteht die Möglichkeit alle Kanäle ein- bzw- auszuschalten.

DEDITEC App

Analoge Eingänge
Bei den analogen Eingängen können Sie aus den Messbereichen 0..10V, 0..5V, +/- 10V oder +/- 5V wählen.

Das Abfragen der A/D-Kanäle geschieht automatisch in einem einstellbaren Intervall.

DEDITEC App

Analoge Ausgänge
Hier können Sie analoge Ausgänge im Messbereich 0..10V, 0..5V, +/- 10V oder +/- 5V setzen.

DEDITEC App

Einstellungen
Dieses Bild zeigt die Einstellungen für analoge Ausgänge. Hier kann jedem Kanal ein Name gegeben werden.

Zudem kann hier festgelegt werden, ob und in welchem Intervall die analogen Ausgänge zurückgelesen werden.

Diese Einstellungen sind für alle I/Os verfügbar.

DEDITEC App



Blockschaltbild NET-DEV-REL16

Blockschaltbild NET-DEV-REL16

Anschlussbeispiel Relais

Anschlussbeispiel

Schraubenloses Steckverbindersystem

Die kundenseitige Anschlussverdrahtung der Ein- und Ausgänge erfolgt über schraubenlose, steckbare Klemmleisten. Der Leiteranschluss erfolgt durch ein sog. Betätigungswerkzeug.
Eine Verriegelungs- und Auswerfmechanik erleichtert das Stecken und Entfernen der kompletten Klemmleiste.



Handhabung

Schritt 1

Betätigungswerkzeug dem Lieferumfang entnehmen.

Schritt 2

Betätigungswerkzeug in Leiteranschlussrichtung kräftig in die seitliche Öffnung stecken.

Schritt 3

Den abisolierten Leiter nun in den geöffneten Klemmkontakt stecken.

Schritt 4

Betätigungswerkzeug wieder heraus ziehen.

Schritt 5

Ordnungsgemäßen Anschluss des Leiters überprüfen. Dieser sollte sich nun nicht mehr ohne Weiteres herausziehen lassen.

Manual

Handbuch NET-Serie
Hardware- und Software-Beschreibung
Download
  • Beschreibung der NET-CPU Module
  • Beschreibung für die NET-DEV Digital Module

Softwarepakete ICT-Tool / DELIB-Treiberbibliothek

Manual des Softwarepakets (ICT-Tool + DELIB)
Dokumentation des ICT-Tools und aller Befehle der Treiberbibliothek
Download
  • Windows 11/10, 8, Vista, 7, XP, 2000 und Linux
  • Modul open/close Funktionen
  • Digitale Eingänge: Lesen von 1 / 8 / 16 / 32 / 64 bit
  • Digitale Ausgänge: Schreiben von 1 / 8 / 16 / 32 / 64 bit
  • A/D Lesen: read, read_volt, read_mA, set A/D mode
  • D/A schreiben: write, write_volt, write_mA, set D/A mode
64-Bit Softwarepaket (ICT-Tool + DELIB) für Windows
Für Windows 11/10, Windows 7, Windows 8, Vista, XP und 2000
Download

Softwarepaket für die 64-Bit Version des ICT-Tools und der DELIB Treiberbibliothek.

Die folgenden Betriebssysteme sind kompatibel:
64-Bit

  • Windows 11/10 x64
  • Windows 7 x64
  • Windows 8 x64
  • Windows Server 2012 x64
  • Windows Server 2008 x64
  • Windows Vista x64
  • Windows XP x64
  • Windows Server 2003 x64

Mitgelieferte Software

ICT-Tool x64

  • Software um DEDITEC Modul auf den neusten Stand zu bringen
  • Konfiguration von Moduladressen einstellen
  • Konfiguration von Moduladressen einstellen
  • Konfiguration von modulspezifischen Einstellungen
  • Konfiguration von CAN Modulen einstellen
  • Ermöglicht manuelles Schalten eines Moduls
  • Konfiguration eines Watchdog-Sticks einstellen

ersetzt folgende Software

  • Watchdog Configuration Utility x64
  • DT-Flasher x64
  • DELIB Module Demo x64
  • CAN Configuration Utility x64
  • DELIB Module Config x64
  • DELIB Configuration Utility x64

DELIB Command Line Interface x64
Ermöglicht das Ausführen von DELIB-Befehlen in der Kommandozeile

32-Bit Softwarepaket (ICT-Tool + DELIB) für Windows
Für Windows 11/10, Windows 7, Windows 8, Vista, XP und 2000
Download

Softwarepaket für die 32-Bit Version des ICT-Tools und der DELIB Treiberbibliothek.

Die folgenden Betriebssysteme sind kompatibel:
32-Bit

    • Windows 11/10
    • Windows 7
    • Windows 8
    • Windows Server 2012
    • Windows Server 2008
    • Windows Vista
    • Windows XP
    • Windows Server 2003

64-Bit

  • Windows 11/10 x64
  • Windows 7 x64
  • Windows 8 x64
  • Windows Server 2012 x64
  • Windows Server 2008 x64
  • Windows Vista x64
  • Windows XP x64
  • Windows Server 2003 x64

Mitgelieferte Software

ICT-Tool x32

  • Software um DEDITEC Modul auf den neusten Stand zu bringen
  • Konfiguration von Moduladressen einstellen
  • Konfiguration von Moduladressen einstellen
  • Konfiguration von modulspezifischen Einstellungen
  • Konfiguration von CAN Modulen einstellen
  • Ermöglicht manuelles Schalten eines Moduls
  • Konfiguration eines Watchdog-Sticks einstellen

ersetzt folgende Software

  • Watchdog Configuration Utility
  • DT-Flasher
  • DELIB Module Demo
  • CAN Configuration Utility
  • DELIB Module Config
  • DELIB Configuration Utility

Achtung:

Mit dieser Version der Treiberbibliothek können nur 32-Bit Anwendungen erstellt werden, die dann auf 32- und 64-Bit Systemen ausgeführt werden können.

DELIB Treiberbibliothek für Linux (32/64-Bit)
Für 32/64-Bit Linux-Distributionen ab Kernel 2.6.x
Download

DELIB Treiberbibliothek für Linux-Distributionen (32/64-Bit) ab Kernel 2.6.x

Dieses Treiberpaket beinhaltet folgende Komponenten

  • DELIB USB Treiber
  • DELIB Ethernet Treiber
  • DELIB CLI

DELIB USB Treiber

Unterstützung für folgende Produkte:

  • NET-Serie (über USB Schnittstelle)
  • RO-USB-Serie
  • BS-USB-Serie
  • USB-Mini-Sticks
  • USB-Watchdog
  • USB-OPTION-8 / USB-RELAIS-8
  • USB-TTL-32 / USB-TTL-64

Hinweis:

Mit der Standard Ausführung des USB Treibers können mehrere USB Produkte mit unterschiedlichen Modul-IDs (z.B. ein RO-USB und ein USB-OPTOIN-8) angesprochen werden. Hierbei ist keine weitere Treiberinstallation erforderlich.

Wenn mehrere USB Produkte mit gleicher Modul-ID (z.B. ein USB-OPTOIN-8 und ein USB-RELAIS-8) angesprochen werden sollen, muss zusätzlich der Linux FTDI-Treiber installiert sein. Den FTDI-Treiber finden Sie unter http://www.ftdichip.com.

DELIB Ethernet Treiber

Unterstützung für folgende Produkte:

  • NET-Serie (über Ethernet Schnittstelle)
  • RO-ETH-Serie
  • RO-ETH/LC-Serie
  • BS-ETH-Serie
  • ETH-OPTION-8 / ETH-RELAIS-8
  • ETH-TTL-64

DELIB CLI

Mit dem DELIB CLI (Command Line Interface) für Linux können alle Befehle für digitale und analoge I/Os direkt über die Kommando-Zeile gesetzt werden

16 poliger Steckverbinder

Wird benötigt zum Anschluss Ihrer Anwendung an das DEDITEC Modul.

  • Typ: Wago Kontakttechnik 713-1108/037-000
  • Steckbare Federleiste mit Verriegelungsmechanik
  • 100 % fehlsteckgeschützt
  • 1-Leiter Anschluss für alle Leiterarten bis 1,5mm²

Betätigungswerkzeug für Wago Steckverbinder

Dient zum Öffnen und Schließen der Klemmkontake an den Wago Steckverbindern.
  • Typ: Wago Kontakttechnik 734-231

DIN-Rail Verbinder

Der DIN-Rail Verbinder ist ein einzelnes BUS Segment, welches die Verbindung zu anderen Modulen ermöglicht. Er wird in die Hutschiene geclipst und seitlich an einen bereits vorhandenen DIN-Rail Verbinder drangesteckt.



  • DIN-Rail Bus Verbinder
  • Anschluss eines NET oder COS Moduls
  • Zur Erweiterung des NET oder COS Bus Systems
  • 1 Stück

Netzteil 24V/2A für Hutschienenmontage

Das DR-4524 von Mean Well ist ein 48W Netzteil zur Hutschienenmontage für industrielle Anwendungen. Es bietet Schutz vor Kurzschluss, Überlast, Überspannung und Überhitzung.

  • Eingangsspannungsbereich: 85V.. 264V AC / 120V DC .. 370V DC
  • Ausgangsspannung: 24V DC
  • Ausgangsstrom: 2A
  • Nennleistung: 48W

12V Hutschienen-Relais

PLC-Interface für Grenzdauerströme bis 10A, bestehend aus Grundklemme mit Schraubanschluss und steckbarem Miniaturrelais. Montierbar auf Tragschiene NS 35/7,5.

  • Nennspannung: 230V AC / 220V DC
  • Schaltspannung: 250 V AC/DC
  • 1 Wechsler
  • Verpolschutz, Freilaufdiode
  • LED für Spannungsanzeige
  • Phoenix Contact, 2967617, PLC-RSC- 12DC/21HC

24V Hutschienen-Relais

PLC-Interface für Grenzdauerströme bis 10A, bestehend aus Grundklemme mit Schraubanschluss und steckbarem Miniaturrelais. Montierbar auf Tragschiene NS 35/7,5.

  • Nennspannung: 24V AC/DC
  • Schaltspannung: 250 V AC/DC
  • 1 Wechsler
  • Verpolschutz, Freilaufdiode
  • LED für Spannungsanzeige
  • Phoenix Contact, 2967633, PLC-RSC- 24UC/21HC

DIN-Rail Verbinder

Der DIN-Rail Verbinder ist ein einzelnes BUS Segment, welches die Verbindung zu anderen Modulen ermöglicht. Er wird in die Hutschiene geclipst und seitlich an einen bereits vorhandenen DIN-Rail Verbinder drangesteckt.



  • DIN-Rail Bus Verbinder
  • Anschluss eines NET oder COS Moduls
  • Zur Erweiterung des NET oder COS Bus Systems
  • 1 Stück

16 poliger Steckverbinder

Wird benötigt zum Anschluss Ihrer Anwendung an das DEDITEC Modul.

  • Typ: Wago Kontakttechnik 713-1108/037-000
  • Steckbare Federleiste mit Verriegelungsmechanik
  • 100 % fehlsteckgeschützt
  • 1-Leiter Anschluss für alle Leiterarten bis 1,5mm²

Zugentlastungsplatte für 16 oder 18 polige Wago Steckverbinder

Eine mittig zwischen die Leitereinführungen montierbare Zugentlastungsplatte erleichtert den Steck- und Trennvorgang und erlaubt den einfachen Zugang zu den Betätigungsöffnungen auch im verdrahteten Zustand.

  • Typ: Wago / 713-127
  • Geeignet für 16 oder 18 polige Federleisten mit Leiteranschluss
  • Steck- und Trennhilfe für Wago Steckverbinder
  • Zugentlastung der einzelnen verdrahteten Leiter
  • Einfach Monatage

Betätigungswerkzeug für Wago Steckverbinder

Dient zum Öffnen und Schließen der Klemmkontake an den Wago Steckverbindern.
  • Typ: Wago Kontakttechnik 734-231

Hutschiene

Hutschiene zur Montage unserer Steuer/Regeltechnik-Module.

  • Hutschiene nach DIN EN 50022
  • Typ: Phoenix Contact / 1208131
  • Abmessungen in mm: 450 x 35 x 7,5 (L x B x H)

Nutzen Sie unsere Vorteile

DEDITEC Logo

Lebenslange
Updates

Kostenlose Soft- & Hardware(Firmware)-Updates.
Genießen Sie unseren lebenslangen Update-Service.

DEDITEC Logo

5 Jahre
Lieferverfügbarkeit

Wir bieten für unsere Produkte mindestens 5 Jahre Lieferverfügbarkeit.
Unsere Erfahrung zeigt dass es sogar ungefähr 10 Jahre sind.

DEDITEC Logo

Fragen zum Produkt? Produktberatung

Haben Sie vor dem Kauf noch technische oder kaufmännische Fragen zum Produkt?
Kontaktieren Sie uns dazu gerne vorab.

DEDITEC Logo

Kunden-
Modifikationen

Unsere Produkte dienen oft als Basis für Kundenspeziallösungen.
Sprechen Sie uns einfach an.

DEDITEC Logo

Wir sind
Immer für Sie da!

Seit der Gründung 2008 ist Dipl. Ing. Jürgen Siebert Geschäftsführer der DEDITEC GmbH. Gerne berät er Sie auch persönlich.

DEDITEC LogoProdukt- & Service-Hotline: +49 (0) 22 32 / 50 40 8 – 40 DEDITEC LogoFragen zum Produkt oder zur Bestellung: support@deditec.de
