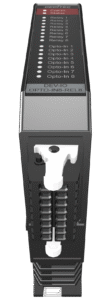

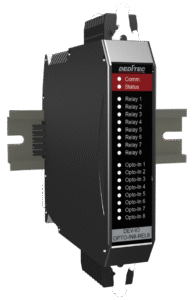

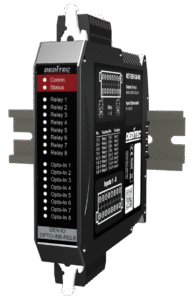

NET-DEV Modul mit 8 Optokoppler Eingängen und 8 Ausgängen

DapiOpenModule

Beschreibung

Diese Funktion öffnet ein bestimmtes Modul

Definition

ULONG DapiOpenModule(ULONG moduleID, ULONG nr);

Parameter

moduleID=Gibt das Modul an, welches geöffnet werden soll (siehe delib.h)
nr=Gibt an, welches (bei mehreren Modulen) geöffnet werden soll.
nr=0 -> 1. Modul
nr=1 -> 2. Modul

Return-Wert

handle=Entsprechender Handle für das Modul
handle=0 -> Modul wurde nicht gefunden

Bemerkung

Der von dieser Funktion zurückgegebe Handle wird zur Identifikation des Moduls für alle anderen Funktionen benötigt.

Programmierbeispiel

// USB-Modul öffnen
handle = DapiOpenModule(RO_USB1, 0);
printf(„handle = %x\n“, handle);
if (handle==0)
{
// USB Modul wurde nicht gefunden
printf(„Modul konnte nicht geöffnet werden\n“);
return;
}

DapiCloseModule

Beschreibung

Dieser Befehl schliesst ein geöffnetes Modul.

Definition

ULONG DapiCloseModule(ULONG handle);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls

Return-Wert

Keiner

Programmierbeispiel

// Modul schliessen
DapiCloseModule(handle);

DapiGetLastError

Beschreibung

Diese Funktion liefert den letzten erfassten Fehler. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastError() den „alten“ Fehler zurückgibt.
Sollen mehrere Module verwendet werden, empfielt sich die Verwendung von DapiGetLastErrorByHandle().

Definition

ULONG DapiGetLastError(void);

Parameter

Keine

Return-Wert

Fehler Code
0=kein Fehler. (siehe delib_error_codes.h)

Programmierbeispiel

BOOL IsError()
{
unsigned char msg[500];
unsigned long error_code = DapiGetLastError();

if (error_code != DAPI_ERR_NONE)
{
DapiGetLastErrorText((unsigned char*) msg, sizeof(msg));
printf(„Error Code = 0x%x * Message = %s\n“, error_code, msg);

DapiClearLastError();

return TRUE;
}

return FALSE;
}

DapiGetLastErrorByHandle

Beschreibung

Diese Funktion liefert den letzten erfassten Fehler eines bestimmten Moduls (handle). Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastErrorByHandle() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorByHandle() den „alten“ Fehler zurückgibt.

Definition

ULONG DapiGetLastErrorByHandle(ULONG handle);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls

Return-Wert

Fehler Code
0=kein Fehler. (siehe delib_error_codes.h)

Programmierbeispiel

BOOL IsError(ULONG handle)
{
unsigned long error_code = DapiGetLastErrorByHandle(handle);

if (error_code != DAPI_ERR_NONE)
{
printf(„Error detected on handle 0x%x – Error Code = 0x%x\n“, handle, error_code);

DapiClearLastErrorByHandle(handle);

return TRUE;
}

return FALSE;
}

DapiGetLastErrorText

Beschreibung

Diese Funktion liest den Text des letzten erfassten Fehlers. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorText() den „alten“ Fehler zurückgibt.

Definition

ULONG DapiGetLastErrorText(unsigned char * msg, unsigned long msg_length);

Parameter

msg = Buffer für den zu empfangenden Text
msg_length = Länge des Text Buffers

Programmierbeispiel

BOOL IsError()
{
unsigned char msg[500];
unsigned long error_code = DapiGetLastError();

if (error_code != DAPI_ERR_NONE)
{
DapiGetLastErrorText((unsigned char*) msg, sizeof(msg));
printf(„Error Code = 0x%x * Message = %s\n“, error_code, msg);

DapiClearLastError();

return TRUE;
}

return FALSE;
}

DapiClearLastError

Beschreibung

Diese Funktion löscht den letzten mit DapiGetLastError() registrierten Fehler.

Definition

void DapiGetLastError(void);

Parameter

Keine

Return Wert

Keine

Beispiel-Programm

BOOL IsError()
{
unsigned char msg[500];
unsigned long error_code = DapiGetLastError();

if (error_code != DAPI_ERR_NONE)
{
DapiGetLastErrorText((unsigned char*) msg, sizeof(msg));
printf(„Error Code = 0x%x * Message = %s\n“, error_code, msg);

DapiClearLastError();

return TRUE;
}

return FALSE;
}

DapiClearLastErrorByHandle

Beschreibung

Diese Funktion löscht den letzten Fehler eines bestimmten Moduls (Handle), der mit DapiGetLastErrorByHandle() registriert wurde.

Definition

void DapiClearLastErrorByHandle(ULONG handle);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls.

Return Wert

Keine

Beispiel-Programm

BOOL IsError(ULONG handle)
{
unsigned long error_code = DapiGetLastErrorByHandle(handle);

if (error_code != DAPI_ERR_NONE)
{
printf(„Error detected on handle 0x%x – Error Code = 0x%x\n“, handle, error_code);

DapiClearLastErrorByHandle(handle);

return TRUE;
}

return FALSE;
}

DapiGetDELIBVersion

Beschreibung

Diese Funktion gibt die installierte DELIB-Version zurück.

Definition

ULONG DapiGetDELIBVersion(ULONG mode, ULONG par);

Parameter

mode=Modus, mit dem die Version ausgelesen wird (muss immer 0 sein).
par=Dieser Parameter ist nicht definiert (muss immer 0 sein).

Return-Wert

version=Versionsnummer der installierten DELIB-Version [hex]

Programmierbeispiel

version = DapiGetDELIBVersion(0, 0);
//Bei installierter Version 1.32 ist version = 132(hex)

DapiOpenModuleEx

Beschreibung

Diese Funktion öffnet gezielt ein Modul mit Ethernet-Schnittstelle. Dabei können die Parameter IP-Adresse, Portnummer und die Dauer des Timeouts bestimmt werden.

Definition

ULONG DapiOpenModuleEx(ULONG moduleID, ULONG nr, unsigned char* exbuffer, 0);

Parameter

moduleID = Gibt das Modul an, welches geöffnet werden soll (siehe delib.h)
nr = Gibt an, welches (bei mehreren Modulen) geöffnet werden soll.
nr = 0 -> 1. Modul
nr = 1 -> 2. Modul
exbuffer = Buffer für IP-Adresse, Portnummer und Dauer des Timeouts

Return-Wert

handle = Entsprechender Handle für das Modul
handle = 0 -> Modul wurde nicht gefunden

Bemerkung

Der von dieser Funktion zurückgegebene Handle wird zur Identifikation des Moduls für alle anderen Funktionen benötigt.
Dieser Befehl wird von allen Modulen mit Ethernet-Schnittstelle unterstützt.

Programmierbeispiel

// Open ETH-Module with parameter

DAPI_OPENMODULEEX_STRUCT open_buffer;

strcpy((char*) open_buffer.address, „192.168.1.10“);
open_buffer.portno = 0;
open_buffer.timeout = 5000;

handle = DapiOpenModuleEx(RO_ETH, 0, (unsigned char*) &open_buffer, 0);
printf(„Module handle = %x\n“, handle);

DapiDIGet1

Beschreibung

Dieser Befehl liest einen einzelnen digitalen Eingang.

Definition

ULONG DapiDIGet1(ULONG handle, ULONG ch);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, der gelesen werden soll (0, 1, 2, 3, .. )

Return-Wert

Zustand des Eingangs (0/1)

Anforderungen

Die folgenden SW-Feature-Bits müssen vom Modul unterstützt werden:

DAPI_SW_FEATURE_BIT_CFG_DI

Die Folgenden Bedingungen für die Übergabeparameter müssen eingehalten werden:

maxCh = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_GET_MODULE_CONFIG, DAPI_SPECIAL_GET_MODULE_CONFIG_PAR_DI, 0, 0);
maxCh > ch

DapiDIGet8

Beschreibung

Dieser Befehl liest gleichzeitig 8 digitale Eingänge.

Definition

ULONG DapiDIGet8(ULONG handle, ULONG ch);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, ab dem gelesen werden soll (0, 8, 16, 24, .. )

Return-Wert

Zustand der gelesen Eingänge

Anforderungen

Die folgenden SW-Feature-Bits müssen vom Modul unterstützt werden:

DAPI_SW_FEATURE_BIT_CFG_DI

Die Folgenden Bedingungen für die Übergabeparameter müssen eingehalten werden:

maxCh = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_GET_MODULE_CONFIG, DAPI_SPECIAL_GET_MODULE_CONFIG_PAR_DI, 0, 0);
maxCh > ch ch must be 0, 8, 16, …

DapiDIGet16

Beschreibung

Dieser Befehl liest gleichzeitig 16 digitale Eingänge.

Definition

ULONG DapiDIGet16(ULONG handle, ULONG ch);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, ab dem gelesen werden soll (0, 16, 32, …)

Return-Wert

Zustand der gelesen Eingänge

Anforderungen

Die folgenden SW-Feature-Bits müssen vom Modul unterstützt werden:

DAPI_SW_FEATURE_BIT_CFG_DI

Die Folgenden Bedingungen für die Übergabeparameter müssen eingehalten werden:

maxCh = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_GET_MODULE_CONFIG, DAPI_SPECIAL_GET_MODULE_CONFIG_PAR_DI, 0, 0);
maxCh > ch ch must be 0, 16, 32, …

DapiDIGet32

Beschreibung

Dieser Befehl liest gleichzeitig 32 digitale Eingänge.

Definition

ULONG DapiDIGet32(ULONG handle, ULONG ch);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, ab dem gelesen werden soll (0, 32, 64, ..)

Return-Wert

Zustand der gelesen Eingänge

Anforderungen

Die folgenden SW-Feature-Bits müssen vom Modul unterstützt werden:

DAPI_SW_FEATURE_BIT_CFG_DI

Die Folgenden Bedingungen für die Übergabeparameter müssen eingehalten werden:

maxCh = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_GET_MODULE_CONFIG, DAPI_SPECIAL_GET_MODULE_CONFIG_PAR_DI, 0, 0);
maxCh > ch ch must be 0, 32, 64, …

Programmierbeispiel

unsigned long data;
// —————————————————-
// Einen Wert von den Eingängen lesen (Eingang 1-31)
data = (unsigned long) DapiDIGet32(handle, 0);
// Chan Start = 0
printf(„Eingang 0-31 : 0x%x\n“, data);
printf(„Taste für weiter\n“);
getch();
// —————————————————-
// Einen Wert von den Eingängen lesen (Eingang 32-64)
data = (unsigned long) DapiDIGet32(handle, 32);
// Chan Start = 32
printf(„Eingang 32-64 : 0x%x\n“, data);
printf(„Taste für weiter\n“);
getch();

DapiDIGet64

Beschreibung

Dieser Befehl liest gleichzeitig 64 digitale Eingänge.

Definition

ULONGLONG DapiDIGet64(ULONG handle, ULONG ch);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, ab dem gelesen werden soll (0, 64, ..)

Return-Wert

Zustand der gelesen Eingänge

Anforderungen

Die folgenden SW-Feature-Bits müssen vom Modul unterstützt werden:

DAPI_SW_FEATURE_BIT_CFG_DI

Die Folgenden Bedingungen für die Übergabeparameter müssen eingehalten werden:

maxCh = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_GET_MODULE_CONFIG, DAPI_SPECIAL_GET_MODULE_CONFIG_PAR_DI, 0, 0);
maxCh > ch ch must be 0 or 64

DapiDIGetFF32

Beschreibung

Dieser Befehl liest die Flip-Flops der Eingänge aus und setzt diese zurück.
(Eingangszustands-Änderung)

Definition

ULONG DapiDIGetFF32(ULONG handle, ULONG ch);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangs an, ab dem gelesen werden soll (0, 32, 64, ..)

Return-Wert

Zustand von 32 Eingangszustandsänderungen

Anforderungen

Die folgenden SW-Feature-Bits müssen vom Modul unterstützt werden:

DAPI_SW_FEATURE_BIT_CFG_DI_FF

Die Folgenden Bedingungen für die Übergabeparameter müssen eingehalten werden:

maxCh = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_GET_MODULE_CONFIG, DAPI_SPECIAL_GET_MODULE_CONFIG_PAR_DI_FF, 0, 0);
maxCh > ch ch must be 0, 32, 64, …

DapiDOSet1

Beschreibung

Dieser Befehl setzt einen einzelnen Ausgang.

Definition

void DapiDOSet1(ULONG handle, ULONG ch, ULONG data);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des zu setzenden Ausgangs an (0 .. )
data=Gibt den Datenwert an, der geschrieben wird (0 / 1)

Return-Wert

Keiner

Anforderungen

Die folgenden SW-Feature-Bits müssen vom Modul unterstützt werden:

DAPI_SW_FEATURE_BIT_CFG_DO

Die Folgenden Bedingungen für die Übergabeparameter müssen eingehalten werden:

maxCh = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_GET_MODULE_CONFIG, DAPI_SPECIAL_GET_MODULE_CONFIG_PAR_DO, 0, 0);
maxCh > ch

DapiDOSet8

Beschreibung

Dieser Befehl setzt gleichzeitig 8 digitale Ausgänge.

Definition

void DapiDOSet8(ULONG handle, ULONG ch, ULONG data);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 8, 16, 24, 32, ..)
data=Gibt die Datenwerte an, die geschrieben werden

Return-Wert

Keiner

DapiDOSet16

Beschreibung

Dieser Befehl setzt gleichzeitig 16 digitale Ausgänge.

Definition

void DapiDOSet16(ULONG handle, ULONG ch, ULONG data);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 16, 32, ..)
data=Gibt die Datenwerte an, die geschrieben werden

Return-Wert

Keiner

DapiDOSet32

Beschreibung

Dieser Befehl setzt gleichzeitig 32 digitale Ausgänge.

Definition

void DapiDOSet32(ULONG handle, ULONG ch, ULONG data);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 32, 64, ..)
data=Gibt die Datenwerte an, die geschrieben werden

Return-Wert

Keiner

Programmierbeispiel

// Einen Wert auf die Ausgänge schreiben
data = 0x0000ff00; // Ausgänge 9-16 werden auf 1 gesetzt
DapiDOSet32(handle, 0, data); // Chan Start = 0
printf(„Schreibe auf Ausgänge Daten=0x%x\n“, data);
printf(„Taste für weiter\n“);
getch();
// —————————————————-
// Einen Wert auf die Ausgänge schreiben
data = 0x80000000; // Ausgang 32 wird auf 1 gesetzt
DapiDOSet32(handle, 0, data); // Chan Start = 0
printf(„Schreibe auf Ausgänge Daten=0x%x\n“, data);
printf(„Taste für weiter\n“);
getch();
// —————————————————-
// Einen Wert auf die Ausgänge schreiben
data = 0x80000000; // Ausgang 64 wird auf 1 gesetzt
DapiDOSet32(handle, 32, data); // Chan Start = 32
printf(„Schreibe auf Ausgänge Daten=0x%x\n“, data);
printf(„Taste für weiter\n“);
getch();

DapiDOSet64

Beschreibung

Dieser Befehl setzt gleichzeitig 64 digitale Ausgänge.

Definition

void DapiDOSet64(ULONG handle, ULONG ch, ULONGLONG data);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 64, ..)
data=Gibt die Datenwerte an, die geschrieben werden

Return-Wert

Keiner

DapiDOClrBit32

Beschreibung

Mit diesem Befehl können Ausgänge gezielt auf 0 geschaltet werden, ohne die Zustände der benachbarten Ausgänge zu ändern.

Definition

void DapiDOClrBit32(uint handle, uint ch, uint data);

Parameter

handle = Dies ist das Handle eines geöffneten Moduls
ch = Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll
data = Gibt den Datenwert an, der geschrieben werden soll (bis zu 32 Bit)

Return-Wert

Keiner

Bemerkung

Nur die Bits mit einer Wertigkeit von 1 im data Parameter werden vom Befehl berücksichtigt.

Programmierbeispiel

data = 0x1; // Output 0 would be changed to 0. The states of outputs 1-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xf; // Outputs 0-3 would be changed to 0. The states of outputs 4-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xff; // Outputs 0-7 would be changed to 0. The states of outputs 8-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xff000000; // Outputs 23-31 would be changed to 0. The states of outputs 0-21 won’t be changed
DapiDOSetBit32(handle, 0, data);

DapiDOSet1_WithTimer

Beschreibung

Diese Funktion setzt einen Digitalausgang (ch) auf einen Wert (data – 0 oder 1) für eine bestimmte Zeit in ms.

Definition

void DapiDOSet1_WithTimer(ULONG handle, ULONG ch, ULONG data, ULONG time_ms);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des zu setzenden Ausgangs an (0 .. )
data=Gibt den Datenwert an, der geschrieben wird (0 / 1)
time_ms=Gibt die Zeit an, in der der Ausgang gesetzt wird [ms]

Return-Wert

Keiner

Bemerkung

Dieser Befehl wird von allen Ausgangsmodulen der NET-Serie, sowie von unserem RO-O8-R8 Modul unterstützt.
Dieser Befehl verliert seine Gültigkeit, sofern er mit anderen Werten überschrieben wird.
Möchte man den Befehl deaktivieren, dann muss er mit time_ms=0 überschrieben werden.

Programmierbeispiel

DapiDOSet1_WithTimer(handle, 2, 1, 1000);
//Setting channel 2 for 1000msec to 1

DapiDOSetBit32

Beschreibung

Mit diesem Befehl können Ausgänge gezielt auf 1 geschaltet werden, ohne die Zustände der benachbarten Ausgänge zu ändern.

Definition

void DapiDOSetBit32(uint handle, uint ch, uint data);

Parameter

handle = Dies ist das Handle eines geöffneten Moduls
ch = Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll
data = Gibt den Datenwert an, der geschrieben werden soll (bis zu 32 Bit)

Return-Wert

Keiner

Bemerkung

Nur die Bits mit einer Wertigkeit von 1 im data Parameter werden vom Befehl berücksichtigt.

Programmierbeispiel

data = 0x1; // Output 0 would be changed to 1. The states of outputs 1-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xf; // Outputs 0-3 would be changed to 1. The states of outputs 4-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xff; // Outputs 0-7 would be changed to 1. The states of outputs 8-31 won’t be changed
DapiDOSetBit32(handle, 0, data);

data = 0xff000000; // Outputs 23-31 would be changed to 1. The states of outputs 0-21 won’t be changed
DapiDOSetBit32(handle, 0, data);

DapiDOReadback32

Beschreibung

Dieser Befehl liest die 32 digitalen Ausgänge zurück.

Definition

ULONG DapiDOReadback32(ULONG handle, ULONG ch);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem zurückgelesen werden soll (0, 32, 64, ..)

Return-Wert

Zustand von 32 Ausgängen.

DapiDOReadback32

Beschreibung

Dieser Befehl liest die 32 digitalen Ausgänge zurück.

Definition

ULONG DapiDOReadback32(ULONG handle, ULONG ch);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Ausgangs an, ab dem zurückgelesen werden soll (0, 32, 64, ..)

Return-Wert

Zustand von 32 Ausgängen.

DapiSpecialCommand-DapiSpecialCMDTimeout

Beschreibung
Dieser Befehl dient zum Einstellen der Timeout-Schutz-Funktion.

Es gibt seit 2021 drei unterschiedliche Timeout-Methoden.

„normalen“ Timeout
Dies ist der Timeout, den unsere Module schon seit 2009 besitzen.
Vorgehensweise für den Timeout-Befehl:
Der Timeout wird per Befehl aktiviert.
Findet dann ein sogenanntes Timeout-Ereignis statt(Pause zwischen zwei Zugriffen auf das Modul ist grösser, als die erlaubte Timeout-Zeit) passiert folgendes:
– Alle Ausgänge werden ausgeschaltet.
– Der Timeout-Status geht auf „2“.
– Die Timeout-LED geht an (bei Modulen, die solch einen Status haben)
Weitere Zugriffe auf die Ausgänge sind dann weiterhin möglich, aber der Timeout ist nicht weiter aktiv. Erst wieder, wenn er wieder aktiviert wurde.

„auto reactivate“ Timeout
Dies ist ein seit 2021 implementierter Timeout-Modus, der nach Auftreten des Timeout-Ereignisses den Timeout automatisch wieder aktiviert.
Vorgehensweise für den Timeout-Befehl:
Der Timeout wird per Befehl aktiviert.
Findet dann ein sogenanntes Timeout-Ereignis statt(Pause zwischen zwei Zugriffen auf das Modul ist grösser, als die erlaubte Timeout-Zeit) passiert folgendes:
– Alle Ausgänge werden ausgeschaltet.
– Der Timeout-Status geht auf „4“.
– Die Timeout-LED geht an (bei Modulen, die solch einen Status haben)
Weitere Zugriffe auf die Ausgänge sind dann weiterhin möglich. UND der Timeout ist weiter aktiv. Bei erneuter Zeitüberschreitung der Timeout-Zeit werden die Ausgänge wieder ausgeschaltet.

„secure outputs“ Timeout
Dies ist ein seit 2021 implementierter Timeout-Modus, der nach Auftreten des Timeout-Ereignisses einen Schreibenden Zugriff auf die Ausgänge verhindert.Somit wird sichergestellt, dass die Software erst einmal einen „sicheren“ Zustand der Ausgänge wiederherstellen muss, da der Timeout-Mechanismus des Moduls die Ausgänge auf vordefinierte Werte verändert hat.
Vorgehensweise für den Timeout-Befehl:
Der Timeout wird per Befehl aktiviert.
Findet dann ein sogenanntes Timeout-Ereignis statt(Pause zwischen zwei Zugriffen auf das Modul ist grösser, als die erlaubte Timeout-Zeit) passiert folgendes:
– Alle Ausgänge werden ausgeschaltet.
– Der Timeout-Status geht auf „6“.
– Die Timeout-LED geht an (bei Modulen, die solch einen Status haben)
Weitere Zugriffe auf die Ausgänge sind NICHT möglich. Erst nach erneutem Aktivieren des Timeouts oder Deaktivieren des Timeouts können die Ausgänge beschrieben werden.

Definition
DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, par1, par2);

Parameter
handle = Dies ist das Handle eines geöffneten Moduls
cmd = auszuführende Funktion
par1 = Wert, der an die Funktion übergeben wird
par2 = Wert, der an die Funktion übergeben wird

DapiSpecialCommand – DapiSpecialTimeoutSetValueSec

Beschreibung
Dieser Befehl dient zum Setzen der Timeout-Zeit.

Definition
DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, par1, par2);

Parameter
cmd = DAPI_SPECIAL_TIMEOUT_SET_VALUE_SEC
par1 = Sekunden [s]
par2 = Millisekunden [100ms] (Wert 6 = 600ms)

Bemerkung

Der zulässige Wertebereich der Zeitangabe liegt zwischen 0,1 Sekunden und 6553 Sekunden

Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_SET_VALUE_SEC, 3, 7);
//Die Zeit des Timeouts wird auf 3,7sek gesetzt.

DapiSpecialCommand – DapiSpecialTimeoutActivate

Beschreibung

Dieser Befehl aktiviert den „normalen“ Timeout.
Nach dem Timeout-Ereignis werden..
– ..alle Ausgänge ausgeschaltet
– ..der Timeout-Status auf „2“ gesetzt
– ..die Timeout-LED angeschaltet (bei Modulen, die solch einen Status haben)
Weitere Zugriffe auf die Ausgänge sind dann weiterhin möglich, aber der Timeout ist nicht weiter aktiv.
Erst wieder, wenn er wieder aktiviert wurde.

Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, 0, 0);

Parameter
cmd = DAPI_SPECIAL_TIMEOUT_ACTIVATE

Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_ACTIVATE, 0, 0);
//Der „normale“ Timeout wird aktiviert.

DapiSpecialCommand – DapiSpecialTimeoutActivateAutoReactivate

Beschreibung

Dieser Befehl aktiviert den „auto reactivate“ Timeout.
In diesem Modus wird der Timeout nach dem Timeout-Ereignis automatisch wieder aktiviert.
Nach dem Timeout-Ereignis werden..
– ..alle Ausgänge ausgeschaltet
– ..der Timeout-Status auf „4“ gesetzt
– ..die Timeout-LED angeschaltet (bei Modulen, die solch einen Status haben)
Weitere Zugriffe auf die Ausgänge sind dann weiterhin möglich UND der Timeout ist weiter aktiv.
Bei erneuter Zeitüberschreitung der Timeout-Zeit werden die Ausgänge weider ausgeschaltet.

Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, 0, 0);

Parameter
cmd = DAPI_SPECIAL_TIMEOUT_ACTIVATE_AUTO_REACTIVATE

Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_ACTIVATE_AUTO_REACTIVATE, 0, 0);
//Der „auto reactivate“ Timeout wird aktiviert.

DapiSpecialCommand – DapiSpecialTimeoutActivateSecureOutputs

Beschreibung

Dieser Befehl aktiviert den „secure outputs“ Timeout.
In diesem Modus wird ein schreibender Zugriff auf die Ausgänge nach einem Timeout-Ereignis verhindert.
Somit wird sichergestellt, dass die Software erst einmal einen „sicheren“ Zustand der Ausgänge wiederherstellen muss,
da der Timeout-Mechanismus des Moduls die Ausgänge auf vordefinierte Werte verändert hat.
Nach dem Timeout-Ereignis werden..
– ..alle Ausgänge ausgeschaltet
– ..der Timeout-Status auf „6“ gesetzt
– ..die Timeout-LED angeschaltet (bei Modulen, die solch einen Status haben)
Weitere Zugriffe auf die Ausgänge sind NICHT möglich. Erst nach erneutem Aktivieren des
Timeouts oder Deaktivieren des Timeouts können die Ausgänge beschrieben werden.

Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, 0, 0);

Parameter
cmd = DAPI_SPECIAL_TIMEOUT_ACTIVATE_SECURE_OUTPUTS

Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_ACTIVATE_SECURE_OUTPUTS, 0, 0);
//Der „secure outputs“ Timeout wird aktiviert.

DapiSpecialCommand – DapiSpecialTimeoutDeactivate

Beschreibung

Dieser Befehl deaktiviert den Timeout.

Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, 0, 0);

Parameter

cmd = DAPI_SPECIAL_TIMEOUT_DEACTIVATE

Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_DEACTIVATE, 0, 0);
//Der Timeout wird deaktiviert.

DapiSpecialCommand – DapiSpecialTimeoutGetStatus

Beschreibung

Dieser Befehl dient zum Auslesen des Timeout-Status.

Definition

ULONG DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, DAPI_SPECIAL_TIMEOUT_GET_STATUS, 0, 0);

Parameter

cmd = DAPI_SPECIAL_TIMEOUT_GET_STATUS

Return-Wert

Return = 0 (Timeout ist deaktiviert)

Werte für den „normalen“ Timeout
Return = 1 (Timeout „normal“ ist aktiviert)
Return = 2 (Timeout „normal“ hat stattgefunden)

Werte für den „auto reactivate“ Timeout
Return = 3 (Timeout „auto reactivate“ ist aktiviert)
Return = 4 (Timeout „auto reactivate“ hat ein oder mehrmals stattgefunden)

Werte für den „secure“ Timeout
Return = 5 (Timeout „secure“ ist aktiviert)
Return = 6 (Timout „secure“ hat stattgefunden. In diesem Status wird ein Schreiben auf die Outputs verhindert)

Programmierbeispiel

unsigned long status = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_GET_STATUS, 0, 0);
printf(„Status = %ul\n“, status);
//Abfrage des Timeout-Status mit Ausgabe.

DapiSpecialCommand – DapiSpecialTimeoutDoValueMaskWRSet32

Beschreibung

Dieser Befehl bestimmt die Ausgänge, die bei einem Timeout gesetzt werden sollen.

Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, ch, par2);

Parameter

cmd = DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_WR_SET32
ch = Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 32, 64, ..)
par2 = [32 Bit] Gibt die Ausgänge an, welche bei einem Timeout aktiviert werden sollen

Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_WR_SET32, 0, 0xff);
//Die ersten 8 Relais werden im Timeout Fall eingeschaltet.

DapiSpecialCommand – DapiSpecialTimeoutDoValueMaskRDSet32

Beschreibung

Dieser Befehl dient zum Auslesen der übergebenen Werte

Definition

ULONG DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, 0, 0);

Parameter

cmd = DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_RD_SET32

Return-Wert

[32 Bit] Wert der dem SET-Befehl übergeben wird

Programmierbeispiel

unsigned long value = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_RD_SET32, 0, 0);
printf(„%0x\n“, value);
//Der Wert der dem SET-Befehl übergeben wurde, wird ausgelesen und dargestellt.

DapiSpecialCommand – DapiSpecialTimeoutDoValueMaskWRClr32

Beschreibung

Dieser Befehl bestimmt die Ausgänge, die bei einem Timeout ausgeschaltet werden sollen.

Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, ch, par2);

Parameter

cmd = DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_WR_CLR32
ch = Gibt die Nummer des Ausgangs an, ab dem geschrieben werden soll (0, 32, 64, ..)
par2 = [32 Bit] Gibt die Ausgänge an, welche bei einem Timeout deaktiviert werden sollen

Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_WR_CLR32, 0, 0xff);
//Die ersten 8 Relais werden im Timeout Fall ausgeschaltet.

DapiSpecialCommand – DapiSpecialTimeoutDoValueMaskRDClr32

Beschreibung

Dieser Befehl dient zum Auslesen der übergebenen Werte.

Definition

LONG DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, 0, 0);

Parameter

cmd = DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_RD_CLR32

Return-Wert

[32 Bit] Wert der dem CLR-Befehl übergeben wird

Programmierbeispiel

unsigned long value = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_DO_VALUE_MASK_RD_CLR32, 0, 0);
printf(„%0x\n“, value);
//Der Wert der dem CLR-Befehl übergeben wurde, wird ausgelesen und dargestellt.

DapiSpecialCommand – DapiSpecialTimeoutDoValueLoadDefault

Beschreibung

Setzt die SET- und CLR-Werte auf den Default-Wert zurück.
(SET-Wert = 0, CLR-Wert = FFFFFFFF)

Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT, cmd, 0, 0);

Parameter

cmd = DAPI_SPECIAL_TIMEOUT_DO_VALUE_LOAD_DEFAULT

Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_TIMEOUT,
DAPI_SPECIAL_TIMEOUT_DO_VALUE_LOAD_DEFAULT, 0, 0);
//SET- und CRL-Werte werden auf den Default-Wert gesetzt.

DapiCnt48ModeSet

Beschreibung

Dieser Befehl setzt einen Zählmodus (optional auch Submodus) und Eingangsfilter für einen bestimmten Eingangszählerkanal.

Definition

void DapiCnt48ModeSet(ULONG handle, ULONG ch, ULONG mode);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Nummer des Eingangszählerkanals, dessen Modus gesetzt werden soll (0, 1, 2, 3, .. )
mode=Gibt den Modus an

Mögliche Werte für mode

mode=DAPI_CNT48_MODE_COUNT_RISING_EDGE | DAPI_CNT48_SUBMODE_NO_RESET
In diesem Modus wird bei steigender Flanke gezählt.

mode=DAPI_CNT48_MODE_COUNT_RISING_EDGE | DAPI_CNT48_SUBMODE_RESET_WITH_READ
In diesem Modus wird bei steigender Flanke gezählt. Zusätzlich wird bei jedem Lesevorgang der Zähler resettet.

mode=DAPI_CNT48_MODE_COUNT_RISING_EDGE | DAPI_CNT48_SUBMODE_RESET_ON_CH_7
In diesem Modus wird bei steigender Flanke gezählt. Zusätzlich kann der Zähler über ein externes Signal (letzer Kanal des Moduls = 1) resettet werden.

mode=DAPI_CNT48_MODE_COUNT_RISING_EDGE | DAPI_CNT48_SUBMODE_LATCH_COMMON
Mit dem Befehl „DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_LATCH_GROUP8, 0, 0)“ werden alle 8 Zählerstände der Eingangszähler gleichzeitig in einen Zwischenspeicher (Latch) geschrieben. Mit diesem Modus kann dann der gelatchte Zählerstand ausgelesen werden.

mode=DAPI_CNT48_MODE_T
Mit diesem Modus wird die Periodendauer T gemessen. Als Basis hierbei dient ein 100 MHz Zähler.

mode=DAPI_CNT48_MODE_FREQUENCY
Bei diesem Modus lässt sich die Anzahl der steigenden Flanken innerhalb einer Sekunde (=Frequenz) messen.

mode=DAPI_CNT48_MODE_PWM
Mit diesem Modus werden die „high“ und „low“ Zeit eines Signals gemessen. Dadurch kann anschließend das Verhältnis bestimmt werden (PWM).

Zusätzlich können alle Eingangszähler mit einem Eingangsfilter (mit einer oder-Verknüpfung) kombiniert werden. Hierzu stehen folgende Eingangsfilter zur Verfügung:

DAPI_CNT48_FILTER_20ns
DAPI_CNT48_FILTER_100ns
DAPI_CNT48_FILTER_250ns
DAPI_CNT48_FILTER_500ns
DAPI_CNT48_FILTER_1us
DAPI_CNT48_FILTER_2_5us
DAPI_CNT48_FILTER_5us
DAPI_CNT48_FILTER_10us
DAPI_CNT48_FILTER_25us
DAPI_CNT48_FILTER_50us
DAPI_CNT48_FILTER_100us
DAPI_CNT48_FILTER_250us
DAPI_CNT48_FILTER_500us
DAPI_CNT48_FILTER_1ms
DAPI_CNT48_FILTER_2_5ms
DAPI_CNT48_FILTER_5ms

Bemerkung

Dieser Befehl wird nur von unserem Modul RO-CNT8 unterstützt.

Programmierbeispiel

DapiCnt48ModeSet(handle, 0, DAPI_CNT48_MODE_COUNT_RISING_EDGE | DAPI_CNT48_SUBMODE_RESET_WITH_READ | DAPI_CNT48_FILTER_20ns);
//Eingangszählerkanal 0 zählt alle Impulse <= 20ns bei steigender Flanke. Zusätzlich wird der Zähler nach Abfrage resettet.
DapiCnt48ModeSet(handle, 1, DAPI_CNT48_MODE_COUNT_RISING_EDGE | DAPI_CNT48_SUBMODE_RESET_ON_CH_7 | DAPI_CNT48_FILTER_500us);
//Eingangszählerkanal 1 zählt alle Impulse <= 500us bei steigender Flanke. Dieser Zähler kann mit einem externen Signal (ch7 = 1) resettet werden.
DapiCnt48ModeSet(handle, 2, DAPI_CNT48_MODE_PWM | DAPI_CNT48_FILTER_5ms);
//Eingangszählerkanal 2 misst alle low-/high Zeiten <= 5ms. Anschließend wird das Verhältnis bestimmt (PWM).

DapiCnt48ModeGet

Beschreibung

Dieser Befehl liest den Zählmodus eines bestimmten Eingangszählerkanals zurück.

Definition

ULONG DapiCnt48ModeGet(ULONG handle, ULONG ch);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Nummer des Eingangszählerkanals, dessen Modus ausgegeben werden soll (0, 1, 2, 3, .. )

Return-Wert

Zählmodus des Eingangszählerkanals.
(Nähere Informationen / Beschreibung der Bits -> siehe delib.h oder Manual „RO-Registerbelegung“)

Bemerkung

Dieser Befehl wird nur von unserem Modul RO-CNT8 unterstützt.

Programmierbeispiel

value = DapiCnt48ModeGet(handle, 0)
//Gibt den Zählmodus von Eingangszählerkanal 0 zurück
value = DapiCnt48ModeGet(handle, 3)
//Gibt den Zählmodus von Eingangszählerkanal 3 zurück

DapiCnt48CounterGet32

Beschreibung

Dieser Befehl liest die ersten 32 Bit eines 48 Bit Eingangszählers.

Definition

ULONG DapiCnt48CounterGet32(ULONG handle, ULONG ch);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangszählerkanals an, der gelesen werden soll (0, 1, 2, 3, .. )

Return-Wert

Ausgabe des Zählerwertes.

Bemerkung

Dieser Befehl wird nur von unseren Modulen RO-CNT8 und RO-CNT/IGR unterstützt.

Programmierbeispiel

value = DapiCnt48CounterGet32(handle, 0);
//gibt den Wert von Eingangszählerkanal 0 aus
value = DapiCnt48CounterGet32(handle, 3);
//gibt den Wert von Eingangszählerkanal 3 aus

DapiCnt48CounterGet48

Beschreibung

Dieser Befehl liest einen 48 Bit Zähler eines Eingangszählerkanals.

Definition

ULONGLONG DapiCnt48CounterGet48(ULONG handle, ULONG ch);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangszählerkanals an, der gelesen werden soll (0, 1, 2, 3, .. )

Return-Wert

Ausgabe des Zählerwertes.

Bemerkung

Dieser Befehl wird nur von unseren Modulen RO-CNT8 und RO-CNT/IGR unterstützt.

Programmierbeispiel

value = DapiCnt48CounterGet48(handle, 0);
//gibt den Wert von Eingangszählerkanal 0 aus
value = DapiCnt48CounterGet48(handle, 3);
//gibt den Wert von Eingangszählerkanal 3 aus

DapiSpecialCommand – Dapi_Special_DI_Filter_Value_Set

Beschreibung

Dieser Befehl setzt einen Filter [ms], in welchem Zeitintervall digitale Eingangskanäle abgetastet werden.

Definition

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_DI, DAPI_SPECIAL_DI_FILTER_VALUE_SET, ULONG time_ms, 0);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
time_ms=Zeitintervall [ms], indem digitale Eingangskanäle abgetastet werden.

Bemerkung

Dieser Befehl unterstützt nur Impulszeiten zwischen 5ms und 255ms.
Wird keine Zeit gesetzt, ist der Default-Wert 100ms.
Dieser Befehl wird nicht von unseren Modulen mit Ethernet-Schnittstelle unterstützt

Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_DI, DAPI_SPECIAL_DI_FILTER_VALUE_SET, 5, 0);
// Setzt das Zeitintervall auf 5ms
DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_DI, DAPI_SPECIAL_DI_FILTER_VALUE_SET, 150, 0);
// Setzt das Zeitintervall auf 150ms

DapiSpecialCommand – Dapi_Special_DI_Filter_Value_Get

Beschreibung

Dieser Befehl gibt den vorher festgelegten Wert des Zeitintervalls zur Abtastung der digitalen Eingangskanäle in [ms] zurück.

Definition

ULONG DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_DI, DAPI_SPECIAL_DI_FILTER_VALUE_GET, 0, 0);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls

Return-Wert

Zeit [ms]

Bemerkung

Dieser Befehl wird nicht von unseren Modulen mit Ethernet-Schnittstelle unterstützt.

Programmierbeispiel

value = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_DI, DAPI_SPECIAL_DI_FILTER_VALUE_GET, 0, 0);
//Gibt das Zeitintervall zum Abtasten der digitalen Eingangskanäle zurück.

DapiSpecialCommand – Dapi_Special_DI_FF_Filter_Value_Set

Beschreibung

Dieser Befehl setzt einen Filter [ms], in welchem Zeitintervall die Eingangs-Flip-Flops und die Eingangs-Zähler abgefragt werden.

Definition

void DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_DI, DAPI_SPECIAL_DI_FF_FILTER_VALUE_SET, ULONG time_ms, 0);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
time_ms=Zeitintervall [ms], indem digitale Eingangskanäle abgetastet werden.

Bemerkung

Dieser Befehl unterstützt nur Impulszeiten zwischen 5ms und 255ms.
Wird keine Zeit gesetzt, ist der Default-Wert 100ms.

Dieser Befehl wird nicht von unseren Modulen mit Ethernet-Schnittstelle unterstützt.

Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_DI, DAPI_SPECIAL_DI_FF_FILTER_VALUE_SET, 5, 0);
// Setzt das Zeitintervall auf 5ms
DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_DI,
DAPI_SPECIAL_DI_FF_FILTER_VALUE_SET, 150, 0);
// Setzt das Zeitintervall auf 150ms

DapiSpecialCommand – Dapi_Special_DI_FF_Filter_Value_Get

Beschreibung

Dieser Befehl gibt den vorher festgelegten Wert des Zeitintervalls zur Abtastung der Eingangs-Flip-Flops und der Eingangs-Zähler in [ms] zurück.

Definition

ULONG DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_DI, DAPI_SPECIAL_DI_FF_FILTER_VALUE_GET, 0, 0);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls

Return-Wert

Zeit [ms]

Bemerkung

Dieser Befehl wird nicht von unseren Modulen mit Ethernet-Schnittstelle unterstützt.

Programmierbeispiel

value = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_DI, DAPI_SPECIAL_DI_FF_FILTER_VALUE_GET, 0, 0);
//Gibt das Zeitintervall zum Abtasten der digitalen Eingangskanäle zurück.

DapiSpecialCommand – DapiSpecialCNT48LatchGroup8

Beschreibung

Dieser Befehl speichert die Zählerstände von 8 Eingangszähler gleichzeitig in ein Zwischenspeicher (Latch).
So können anschließend alle Zählerstände des Latches nacheinander ausgelesen werden.
Besonderheit hierbei ist, dass ein gleichzeitiges „Einfrieren“ der Zählerstände möglich ist und die eingefrorenen Stände (Latch) dann (langsam) einzeln nacheinander ausgelesen werden können.

Definition

void DapiSpecialCommand(ULONG handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_LATCH_GROUP8, ULONG ch, 0)

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangszählers an, ab dem die Zählerstande von 8 Eingangszählern gelatched werden (0, 8, 16, …)

Bemerkung

Dieser Befehl wird nur von unserem Modul RO-CNT8 unterstützt.

Bitte beachten Sie, dass nur die Zählerstände der Eingangszähler gelatched werden, bei denen zuvor der Modus

„DAPI_CNT48_SUBMODE_LATCH_COMMON“ gesetzt wurde. (-> DapiCnt48ModeSet)

Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_LATCH_GROUP8, 0, 0)
// Zählerstände der Eingangszähler 0-7 werden gelatched
DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_LATCH_GROUP8, 8, 0)
// Zählerstände der Eingangszähler 8-15 werden gelatched

DapiSpecialCommand – DapiSpecialCNT48ResetGroup8

Beschreibung

Dieser Befehl resettet gleichzeitig die Zählerstände von 8 Eingangszählern.

Definition

void DapiSpecialCommand(ULONG handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_RESET_GROUP8, ULONG ch, 0)

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangszählers an, ab dem die Zählerstande von 8 Eingangszählern resettet werden (0, 8, 16, …)

Bemerkung

Dieser Befehl wird nur von unserem Modul RO-CNT8 unterstützt.

Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_RESET_GROUP8, 0, 0)
// Zählerstände der Eingangszähler 0-7 werden resettet
DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_RESET_GROUP8, 8, 0)
// Zählerstände der Eingangszähler 8-15 werden resettet

DapiSpecialCommand – DapiSpecialCNT48ResetSingle

Beschreibung

Dieser Befehl resettet den Zählerstand eines einzelnen Eingangszählers.

Definition

void DapiSpecialCommand(ULONG handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_RESET_SINGLE, ULONG ch, 0)

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangszählers an, dessen Zählerstand resettet werden soll (0, 1, 2, ..)

Bemerkung

Dieser Befehl wird nur von unserem Modul RO-CNT8 unterstützt.

Programmierbeispiel

DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_RESET_SINGLE, 0, 0)
// Zählerstand von Eingangszähler 0 wird resettet
DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_RESET_SINGLE, 1, 0)
// Zählerstand von Eingangszähler 1 wird resettet

DapiSpecialCommand – DapiSpecialCNT48DIGet1

Beschreibung

Dieser Befehl liest den Eingangszustand (0/1) eines digitalen Eingangszählerkanals.

Definition

ULONG DapiSpecialCommand(ULONG handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_DI_GET1, ULONG ch, 0);

Parameter

handle=Dies ist das Handle eines geöffneten Moduls
ch=Gibt die Nummer des Eingangszählerkanals an, dessen Eingangszustand gelesen werden soll (0, 1, 2, 3, .. )

Return-Wert

Zustand des Eingangszählers (0/1)

Bemerkung

Dieser Befehl wird nur von unserem Modul RO-CNT8 unterstützt.

Programmierbeispiel

value = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_DI_GET1, 0, 0)
// Liest Eingangszustand von Eingangszählerkanal 1
value = DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_CNT48, DAPI_SPECIAL_CNT48_DI_GET1, 1, 0)
// Liest Eingangszustand von Eingangszählerkanal 2
