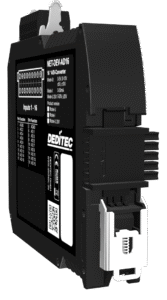

Side view of a NET-DEV-AD from DEDITEC GmbH
NET module from DEDITEC GmbH
NET module from DEDITEC GmbH
NET module from DEDITEC GmbH

NET-DEV 16/18-Bit A/D Wandler – 16 Kanäle

0 Kundenbewertungen

ab € 770,53

Desined-in-Germany

UNSER VERSPRECHEN AN SIE:

Erfahren Sie mehr


Unsere Vorteile


Verfügbarkeit: Auf Lager SKU: NET-DEV-AD16-16/18 Kategorie:

Das NET-DEV-AD16-16/18 Modul ist ein 16-Kanal A/D Wandler Modul und ist in den Varianten mit 16-Bit oder 18-Bit Auflösung verfügbar. Es dient als Erweiterungsmöglichkeit für die NET-CPU Basismodule und wird mittels Plug’n Play Steckverbindung (DIN Rail-Bus) in ein bestehendes NET-System integriert.

  • 16 A/D Kanäle mit je 16-Bit oder 18-Bit Auflösung (single ended)
  • Galvanische Trennung: max. 500V
  • Spannungsbereiche: 0-5V, 0-10V, 0-20V, 0-40V, +5V, +10V, +20V, +40V
  • Strombereiche: 0-20mA, 4-20mA, 0-24mA

Analoge Eingänge

Analog digital Wandler Module eignen sich zum Messen und Überwachen von Spannungen und Strömen. Messumformer z.B. wandeln physikalische Größen, wie Druck, Temperatur, Feuchtigkeit etc. in entsprechende Ströme (0..24mA) oder Spannungen (0..10V) um und können dadurch mit unseren A/D Modulen erfasst und digital weiterverarbeitet werden.



A/D Filter

Elektrische oder elektromagnetische Störgrößen bei Messsignalen werden durch den softwareseitigen A/D Filter durch Mittelwertbildung der Messungen geglättet und optimiert.

Einfache Installation dank DIN Rail-Bus

Dank des praktischen NET-Bus Steckverbinders, welcher in die Hutschiene geclipst wird, lassen sich einzelne Module eines Systems sehr einfach ergänzen oder austauschen. Durch dieses Plug’n Play Prinzip erleichtern wir Ihnen die Inbetriebnahme und lästiger Verdrahtungsaufwand entfällt.

LEDs

An der Frontseite der Module befinden sich eine Reihe von Status LEDs. Hiermit erhalten Sie einen schnellen Überblick zu den wichtigsten Funktionen der Module, wie z.B. die Schaltzustände der einzelnen I/Os, Modul Status oder ob eine saubere Kommunikation mit dem Modul gegeben ist. Gerade bei Einsätzen im Feld, kann dies zur schnellen Fehleranalyse sehr hilfreich sein.

Steckverbinder

Als Steckverbinder kommt ein schraubenloses System des Herstellers WAGO Kontakttechnik zum Einsatz. Die 1-Leiter Federleisten sind 100% fehlsteckgeschützt und verfügen über eine Auswerf und Verriegelungsmechanik. Es lassen sich alle Leiterarten bis 1,5mm² anschließen.

Allgemein
Spannungsversorgung Intern, über den DIN-Rail Bus
Stromaufnahme
LEDs • Interne Bus-Kommunikation
• Modul Status
• A/D Kanal aktiv / nicht aktiv
• Schreib/Lesezugriff auf A/D Kanal
• U-Modus aktiv / nicht aktiv
• I-Modus aktiv / nicht aktiv
Steckverbinder • Typ: Wago Kontakttechnik 713-1109/037-000
• Steckbare 18 polige Federleiste mit Verriegelungsmechanik
• 100 % fehlsteckgeschützt
• 1-Leiter Anschluss für alle Leiterarten bis 1,5mm²
DIN Rail-Bus NET-Bus Steckverbinder zur Anbindung an weitere NET-Module
Hutschienenaufnahme TS 35
Betriebstemperatur +10°C bis +50°C
Abmessungen 120 mm x 22,5 mm x 111 mm (H x B x T)

Allgemein
Analoge Eingänge • 16 Kanäle mit je 16-Bit oder 18-Bit Auflösung (single ended)
  • Galvanische Trennung zur Spannungsversorgung: max. 500V
  • Spannungsbereiche: 0-5V, 0-10V, 0-20V, 0-40V, +5V, +10V, +20V, +40V
• Strombereiche: 0-20mA, 4-20mA, 0-24mA
  • Eingangswiderstand: >500kOhm
  • Integral Linearity Error:  Min: -1.5 LSB / Max: +1.5 LSB
• Bipolar Full-Scale Error: Min: – 50 LSB / Max: +50 LSB
• Unipolar Full-Scale Error: Min: – 70 LSB / Max: +70 LSB
  • Genauigkeit: +3ppm/C°
• Zero Error Temperature Drift: +1ppm/C°
• Full-Scale Error Temperature Drift: +1 ppm/°C
Wandlungsrate Wandlungsrate A/D Wandler: 4µs
  Wandlungsrate des Moduls (hierbei werden alle 16 A/D-Kanäle gewandelt)
• 78 Wandlungen/Sekunde bei ausgeschaltetem A/D Filterlevel (Filterlevel = 0)
• 48 Wandlungen/Sekunde bei einem A/D Filterlevel von 10
A/D Filter • Elektrische oder elektromagnetische Störgrößen bei Messsignalen werden durch den softwareseitigen A/D Filter durch Mittelwertbildung der Messungen geglättet und optimiert
• Filterlevel 0 bei Modulstart (= Filter deaktiviert)
• Einstellbar über DELIB-Befehle
– Setzen: DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_AD, DAPI_SPECIAL_AD_FILTER_SET, ((filterlevel & 0xff) << 8) | (submodule_nr & 0xff) , 0)
– Zurück lesen: DapiSpecialCommand(handle, DAPI_SPECIAL_CMD_AD, DAPI_SPECIAL_AD_FILTER_GET, (submodule_nr & 0xff) , 0)

[vrm360 canvas_name=s1 model_url=/wp-content/uploads/2021/02/NET-DEV_AD16.obj aspect_ratio=2 initial_offset=1.5 autostart=true lightintensity=0.05 amb_lightintensity=1 button_color=#cc0000 border_width=1 border_color=#acacac backgcolor=#f8f8f8]

Zusätzliche Informationen

Gewicht n. v.
A/D Auflösung

,

Art der Eingänge

Strom (0..24mA), Spannung (0..10V), Spannung (0..20V), Spannung (0..40V)

ICT-Tool unsere All-In-One-Software

Integration, Konfiguration und Test – unser neues, umfassende Tool für all unsere Produkte. Sämtliche Funktionalitäten sind im Windows ICT-Tool integriert.
Es deckt alles ab, von der Inbetriebnahme der DEDITEC-Module über Tests bis hin zu Diagnosemöglichkeiten und Firmware-Updates.
Das ICT-Tool fasst alle früheren Programme, wie das DELIB-Configuration Utility, das Modul Demo und den DT-Flasher, in einer Anwendung zusammen und wurde um zahlreiche weitere Funktionen ergänzt.









Übersichtsbild des ICT-Tool mit allen Funktionen. Diese werden in den folgenden Kapiteln genauer beschrieben


Allgemeine Informationen zum ICT-Tool

In den folgenden Kapitel, würden wir Ihnen unsere neue All-In-One-Software gerne genauer vorstellen.

Modulauswahl

Hier können Sie Ihre Module mit einem Klick auf das „+“ Symbol ins ICT-Tool einbinden, um diese anschließend konfigurieren oder testen zu können.

 ICT-Tool Modulauswahl. Darstellung des ICT-Tool bei Programmstart

Startbildschirm

Hier finden Sie einige wichtige Information zu Ihrem ausgewählten Modul.
Zudem können Sie sich hier das Handbuch des Modules als PDF oder HTML-Version anzeigen lassen.
Unter „Show module IDs“ können Sie alle verfügbaren Module IDs aufrufen. Diese ID wird benötigt, um unsere Produkte in Ihre Software-Projekte einzubinden.

 ICT-Tool Modulinfo. Darstellung des ICT-Tool bei geöffnetem Modul

ICT Treeview

Im Treeview auf der linken Seite des Programmfensters, sehen Sie die jeweiligen Formen, die von Ihrem Modul unterstützt werden.
Mit einem Klick können Sie sich diese Form dann im rechten Teil des Programmes anzeigen lassen und mögliche Konfigurationen oder Tests durchführen.

 ICT-Tool Treeview. Darstellung des ICT-Tool, Erklärung zum Aufbau

M2M-CAN

Bei Machine-to-machine, kurz M2M, handelt es sich um eine direkte Kommunikation zwischen zwei oder mehreren Modulen. Analoge oder digitale Eingangssignale von einem Sendemodul können kanalweise über den CAN-Bus an Kanäle des Empfangsmoduls gesendet werden. Alle DEDITEC-Produkte mit einer CAN-Schnittstelle sind für einen automatischen Datenaustausch ausgelegt. Einstellungen der M2M-Kommunikation können mit Hilfe des ICT-Tools im Bereich CAN-Konfiguration vorgenommen werden.
Über voreingestellte Optionen lassen sich je nach Modultyp, bis zu 8 oder 16 RX- und TX-Modi definieren

CAN-Konfiguration

In diesem Beispiel werden CAN-Pakete alle 500ms über den CAN-Bus an die CAN-ID 700 gesendet.

 M2M CAN TX
M2M CAN RX

Für ein exaktes und konstantes Lesen und Schreiben von Messwerten in sehr geringen Abständen haben wir bei unseren Produkten der NET-Serie den Software-FIFO („First in-First out“) entwickelt. Mithilfe dieser Software werden die Messwerte, die z.B. vom PC an das NET-Modul gesendet werden, in einen FIFO-Buffer zwischengespeichert. Diese werden dann in einem definierten Zeitintervall vom Modul eigenständig abgearbeitet.

Vereinfacht gesagt: sowohl für „FIFO In“ als auch für „FIFO Out“ werden gemessene Werte im Buffer gesammelt und gespeichert und anschließend paketweise weitergegeben. Verzögerungen durch Traffic, räumliche Distanzen oder andere Störfaktoren werden damit ausgeschaltet und Abläufe in Messverfahren entscheidend verbessert.



Alle Vorteile im Überblick:

  • Auslesen von analogen und digitalen Werten in sehr kurzen Zeitabständen möglich (Millisekunden)
  • Exaktes Auslesen der Werte in einem selbst definierten Zeitintervall möglich
  • Bei höherer Auslastung über die Ethernet-Schnittstelle verbraucht der FIFO nicht mehr Traffic



Test und Programmierung

Mit unserem ICT-Tool können Sie den FIFO-IN und FIFO-OUT mit digitalen und analogen I/Os testen und diagnostizieren.
Zudem finden Sie im Quellcode unserer Fifo-Beispielprogramme Hilfe für die richtige Programmierung.

 ICT-Tool Fifo
ICT-Tool AD Graph

Verwaltungsfunktionen

DEDITEC ICON
DapiOpenModule
Diese Funktion öffnet ein bestimmtes Modul.

DapiOpenModule

Beschreibung

Diese Funktion öffnet ein bestimmtes Modul



Definition

ULONG DapiOpenModule(ULONG moduleID, ULONG nr);



Parameter

moduleID=Gibt das Modul an, welches geöffnet werden soll (siehe delib.h)
nr=Gibt an, welches (bei mehreren Modulen) geöffnet werden soll.
nr=0 -> 1. Modul
nr=1 -> 2. Modul



Return-Wert

handle=Entsprechender Handle für das Modul
handle=0 -> Modul wurde nicht gefunden



Bemerkung

Der von dieser Funktion zurückgegebe Handle wird zur Identifikation des Moduls für alle anderen Funktionen benötigt.



Programmierbeispiel

// USB-Modul öffnen
handle = DapiOpenModule(RO_USB1, 0);
printf(„handle = %x\n“, handle);
if (handle==0)
{
// USB Modul wurde nicht gefunden
printf(„Modul konnte nicht geöffnet werden\n“);
return;
}

DapiCloseModule
Dieser Befehl schliesst ein geöffnetes Modul.

DapiCloseModule

Beschreibung

Dieser Befehl schliesst ein geöffnetes Modul.



Definition

ULONG DapiCloseModule(ULONG handle);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls



Return-Wert

Keiner



Programmierbeispiel

// Modul schliessen
DapiCloseModule(handle);

DapiGetLastError
Diese Funktion liefert den letzten erfassten Fehler. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastError() den "alten" Fehler zurückgibt. Sollen mehrere Module verwendet werden, empfielt sich die Verwendung von DapiGetLastErrorByHandle().

DapiGetLastError



Beschreibung

Diese Funktion liefert den letzten erfassten Fehler. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastError() den „alten“ Fehler zurückgibt.
Sollen mehrere Module verwendet werden, empfielt sich die Verwendung von DapiGetLastErrorByHandle().



Definition

ULONG DapiGetLastError(void);



Parameter

Keine



Return-Wert

Fehler Code
0=kein Fehler. (siehe delib_error_codes.h)



Programmierbeispiel

BOOL IsError()
{
unsigned char msg[500];
unsigned long error_code = DapiGetLastError();

if (error_code != DAPI_ERR_NONE)
{
DapiGetLastErrorText((unsigned char*) msg, sizeof(msg));
printf(„Error Code = 0x%x * Message = %s\n“, error_code, msg);

DapiClearLastError();

return TRUE;
}

return FALSE;
}

DapiGetLastErrorByHandle
Diese Funktion liefert den letzten erfassten Fehler eines bestimmten Moduls (handle). Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastErrorByHandle() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorByHandle() den "alten" Fehler zurückgibt.

DapiGetLastErrorByHandle



Beschreibung

Diese Funktion liefert den letzten erfassten Fehler eines bestimmten Moduls (handle). Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastErrorByHandle() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorByHandle() den „alten“ Fehler zurückgibt.



Definition

ULONG DapiGetLastErrorByHandle(ULONG handle);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls



Return-Wert

Fehler Code
0=kein Fehler. (siehe delib_error_codes.h)



Programmierbeispiel

BOOL IsError(ULONG handle)
{
unsigned long error_code = DapiGetLastErrorByHandle(handle);

if (error_code != DAPI_ERR_NONE)
{
printf(„Error detected on handle 0x%x – Error Code = 0x%x\n“, handle, error_code);

DapiClearLastErrorByHandle(handle);

return TRUE;
}

return FALSE;
}

DapiGetLastErrorText
Diese Funktion liest den Text des letzten erfassten Fehlers. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorText() den "alten" Fehler zurückgibt.

DapiGetLastErrorText



Beschreibung

Diese Funktion liest den Text des letzten erfassten Fehlers. Sofern ein Fehler aufgetreten ist, muss dieser mit DapiClearLastError() gelöscht werden, da sonst jeder Aufruf von DapiGetLastErrorText() den „alten“ Fehler zurückgibt.



Definition

ULONG DapiGetLastErrorText(unsigned char * msg, unsigned long msg_length);



Parameter

msg = Buffer für den zu empfangenden Text
msg_length = Länge des Text Buffers



Programmierbeispiel

BOOL IsError()
{
unsigned char msg[500];
unsigned long error_code = DapiGetLastError();

if (error_code != DAPI_ERR_NONE)
{
DapiGetLastErrorText((unsigned char*) msg, sizeof(msg));
printf(„Error Code = 0x%x * Message = %s\n“, error_code, msg);

DapiClearLastError();

return TRUE;
}

return FALSE;
}

DapiClearLastError
Diese Funktion löscht den letzten Fehler, der mit DapiGetLastError() erfasst wurde.

DapiClearLastError



Beschreibung

Diese Funktion löscht den letzten mit DapiGetLastError() registrierten Fehler.



Definition

void DapiGetLastError(void);



Parameter

Keine



Return Wert

Keine



Beispiel-Programm

BOOL IsError()
{
unsigned char msg[500];
unsigned long error_code = DapiGetLastError();

if (error_code != DAPI_ERR_NONE)
{
DapiGetLastErrorText((unsigned char*) msg, sizeof(msg));
printf(„Error Code = 0x%x * Message = %s\n“, error_code, msg);

DapiClearLastError();

return TRUE;
}

return FALSE;
}

DapiClearLastErrorByHandle
Diese Funktion löscht den letzten Fehler eines bestimmten Moduls (handle), der mit DapiGetLastErrorByHandle() erfasst wurde.

DapiClearLastErrorByHandle



Beschreibung

Diese Funktion löscht den letzten Fehler eines bestimmten Moduls (Handle), der mit DapiGetLastErrorByHandle() registriert wurde.



Definition

void DapiClearLastErrorByHandle(ULONG handle);



Parameter

handle=Dies ist das Handle eines geöffneten Moduls.



Return Wert

Keine



Beispiel-Programm

BOOL IsError(ULONG handle)
{
unsigned long error_code = DapiGetLastErrorByHandle(handle);

if (error_code != DAPI_ERR_NONE)
{
printf(„Error detected on handle 0x%x – Error Code = 0x%x\n“, handle, error_code);

DapiClearLastErrorByHandle(handle);

return TRUE;
}

return FALSE;
}

DapiGetDELIBVersion
Diese Funktion gibt die installierte DELIB-Version zurück.

DapiGetDELIBVersion



Beschreibung

Diese Funktion gibt die installierte DELIB-Version zurück.



Definition

ULONG DapiGetDELIBVersion(ULONG mode, ULONG par);



Parameter

mode=Modus, mit dem die Version ausgelesen wird (muss immer 0 sein).
par=Dieser Parameter ist nicht definiert (muss immer 0 sein).



Return-Wert

version=Versionsnummer der installierten DELIB-Version [hex]



Programmierbeispiel

version = DapiGetDELIBVersion(0, 0);
//Bei installierter Version 1.32 ist version = 132(hex)

DapiOpenModuleEx
Diese Funktion öffnet gezielt ein Modul mit Ethernet-Schnittstelle. Dabei können die Parameter IP-Adresse, Portnummer und die Dauer des Timeouts bestimmt werden. Das Öffnen des Moduls geschieht dabei unabhängig von den im DELIB Configuration Utility getroffenen Einstellungen.

DapiOpenModuleEx



Beschreibung

Diese Funktion öffnet gezielt ein Modul mit Ethernet-Schnittstelle. Dabei können die Parameter IP-Adresse, Portnummer und die Dauer des Timeouts bestimmt werden.



Definition

ULONG DapiOpenModuleEx(ULONG moduleID, ULONG nr, unsigned char* exbuffer, 0);



Parameter

moduleID = Gibt das Modul an, welches geöffnet werden soll (siehe delib.h)
nr = Gibt an, welches (bei mehreren Modulen) geöffnet werden soll.
nr = 0 -> 1. Modul
nr = 1 -> 2. Modul
exbuffer = Buffer für IP-Adresse, Portnummer und Dauer des Timeouts



Return-Wert

handle = Entsprechender Handle für das Modul
handle = 0 -> Modul wurde nicht gefunden



Bemerkung

Der von dieser Funktion zurückgegebene Handle wird zur Identifikation des Moduls für alle anderen Funktionen benötigt.
Dieser Befehl wird von allen Modulen mit Ethernet-Schnittstelle unterstützt.



Programmierbeispiel

// Open ETH-Module with parameter

DAPI_OPENMODULEEX_STRUCT open_buffer;

strcpy((char*) open_buffer.address, „192.168.1.10“);
open_buffer.portno = 0;
open_buffer.timeout = 5000;

handle = DapiOpenModuleEx(RO_ETH, 0, (unsigned char*) &open_buffer, 0);
printf(„Module handle = %x\n“, handle);

Weboberfläche – Interface

Alle DEDITEC Ethernet-Module verfügt über eine Weboberfläche, die es Ihnen erlaubt, Einstellungen bequem über Ihren Webbrowser vorzunehmen und bietet Ihnen außerdem direkten Zugriff auf die I/Os.

Somit können Sie beispielsweise mit einem Smartphone, Tablet oder auch einem PC über einen Browser auf das Produkt zugreifen.

Unterstützt werden die folgenden I/O Einheiten:



  • Digitale Eingänge
  • Digitale Eingänge (Zählerfunktion)
  • Digitale Ausgänge
  • Analoge Eingänge (Spannung & Strom)
  • Analoge Ausgänge (Spannung & Strom)
  • PT100 Temperaturerfassung
  • Schrittmotorensteuerung

Mit einem Benutzersystem sowie optionalem Verschlüsselungssystem können Sie das Ethernet-Modul gegen Fremdzugriffe schützen.

General

Startseite der Weboberfläche. Über die Navigation auf der linken Seite erhalten Sie Zugriff auf diverse Einstellungsmöglichkeiten.

Network configuration

Alle Netzwerkeinstellungen können direkt über die Weboberfläche durchgeführt werden.

Usermanager

Hier kann der Benutzername und das Passwort für den Zugriff auf die Weboberfläche bestimmt werden. Ist der Benutzter inaktiv, wird dieser automatisch nach Ablauf der Session Time ausgeloggt.

Status / Reboot

Version der installierten Firmware. Funktionen zum Neustarten und Zurücksetzen der Einstellungen.

Security

Neben einem Benutzer/Passwort System für die Weboberfläche bieten wir Ihnen auch die Möglichkeit die gesamte Netzwerkkommunikation zu verschlüsseln. Auch der Zugriff auf die I/Os kann gesperrt werden.

Unterstütze I/Os

Folgend zeigen wir Ihnen die unterstützten I/Os die Sie über die Weboberfläche bedienen können.

Digital Inputs

Das Bild zeigt die Übersicht der digitalen Eingänge. Über das Drop-Down Menü kann zwischen mehreren Eingängen gewechselt werden. Die Spalte ‚State‘ zeigt, ob ein Signal am Eingang anliegt.

Digital Inputs Counter

Unsere digitalen Eingänge verfügen über eine Zählfunktion. Über die Weboberfläche kann der Zählerstand gelesen und zurückgesetzt werden.

Digital Outputs

Die digitalen Ausgänge können über einen On-/Off-Button geschaltet werden. Der aktuelle Zustand der Ausgänge kann über die Spalte ‚Readback‘ zurückgelesen werden.

Analog Inputs

Strom sowie Spannungen können auch über die Weboberfläche ausgelesen werden. Über das A/D Mode Drop-Down Menü kann der gewünschte Betriebsmodus eingestellt werden.

Analog Outputs

Die Ausgabe von anlogen Signalen kann auch über die Weboberfläche erfolgen. Der gewünschte D/A Modus kann wie bei den analogen Eingängen über das Drop-Down Menü eingestellt werden. Der gewünschte Wert kann über den ‚SET‘ Button auf die Ausgänge geschrieben werden. Die Spalte ‚Readback‘ zeigt die aktuelle Spannung-/Stromausgabe des D/A Wandlers.

Temperaturerfassung (PT100)

Die Temperaturerfassung wird von unserer RO-Serie unterstützt.



PT100

Die aktuelle Temperatur kann abgelesen werden. Ist kein Sensor am Kanal angeschlossen, wird dies mit ‚disconnected‘ signalisiert.

Stepper-Motor Control

Über die Kontrollelemente kann die Position sowie Geschwindigkeit des Stepper-Motors gesetzt werden. Das Statusfenster zeigt die aktuelle Position, Temperatur sowie Spannungsversorgung.

I/O-Control APP für Android™



Get it on Google Play







Von unterwegs aus die digitalen und analogen I/Os unserer Ethernet-Module steuern. Durch die DEDITEC I/O-Control Android App wird jedes netzwerkfähige Android Gerät zur Fernsteuerung für DEDITEC Produkte mit Ethernet-Schnittstelle



Features:

  • Separates Speichern der Netzwerkeinstellungen für private und öffentliche Netze
  • Bessere Übersichtlichkeit durch konfigurierbare I/O-Namen
  • Konfigurierbarer Refresh aller I/Os

Folgende I/Os werden unterstützt:

  • bis zu 128 analoge Eingänge (0..10V, 0..5V, +/- 10V und +/- 5V)
  • bis zu 64 analoge Ausgänge (0..10V, 0..5V, +/- 10V und +/- 5V)
  • bis zu 128 digitale Ein- und Ausgänge

Netzwerkeinstellungen
In den Netzwerkeinstellungen kann wahlweise eine Konfiguration für private (WLAN) oder öffentliche (Internet) Netze erstellt und gespeichert werden.

 DEDITEC App

Modulkonfiguration
Bei der Modulkonfiguration sehen Sie die Anzahl der angeschlossenen I/O-Module.

Zudem können Sie hier auswählen, welche I/Os gesteuert werden sollen.

 DEDITEC App

Digitale Eingänge
Die digitalen Eingänge werden in einem einstellbaren Intervall abgefragt.

Digitale Ausgänge
Im Bereich der digitalen Ausgänge können die Kanäle einzeln ein- bzw. ausgeschaltet werden.

Zudem besteht die Möglichkeit alle Kanäle ein- bzw- auszuschalten.

 DEDITEC App

Analoge Eingänge
Bei den analogen Eingängen können Sie aus den Messbereichen 0..10V, 0..5V, +/- 10V oder +/- 5V wählen.

Das Abfragen der A/D-Kanäle geschieht automatisch in einem einstellbaren Intervall.

 DEDITEC App

Analoge Ausgänge
Hier können Sie analoge Ausgänge im Messbereich 0..10V, 0..5V, +/- 10V oder +/- 5V setzen.

 DEDITEC App

Einstellungen
Dieses Bild zeigt die Einstellungen für analoge Ausgänge. Hier kann jedem Kanal ein Name gegeben werden.

Zudem kann hier festgelegt werden, ob und in welchem Intervall die analogen Ausgänge zurückgelesen werden.

Diese Einstellungen sind für alle I/Os verfügbar.

 DEDITEC App



Anschlussbeispiel A/D

Anschlussbeispiel

Schraubenloses Steckverbindersystem

Die kundenseitige Anschlussverdrahtung der Ein- und Ausgänge erfolgt über schraubenlose, steckbare Klemmleisten. Der Leiteranschluss erfolgt durch ein sog. Betätigungswerkzeug.
Eine Verriegelungs- und Auswerfmechanik erleichtert das Stecken und Entfernen der kompletten Klemmleiste.



Handhabung

Schritt 1

Betätigungswerkzeug dem Lieferumfang entnehmen.

Schritt 2

Betätigungswerkzeug in Leiteranschlussrichtung kräftig in die seitliche Öffnung stecken.

Schritt 3

Den abisolierten Leiter nun in den geöffneten Klemmkontakt stecken.

Schritt 4

Betätigungswerkzeug wieder heraus ziehen.

Schritt 5

Ordnungsgemäßen Anschluss des Leiters überprüfen. Dieser sollte sich nun nicht mehr ohne Weiteres herausziehen lassen.

Manual

Handbuch NET-Serie
Hardware- und Software-Beschreibung
Download
  • Beschreibung der NET-CPU Module
  • Beschreibung für die NET-DEV Digital Module

Softwarepakete ICT-Tool / DELIB-Treiberbibliothek

Manual des Softwarepakets (ICT-Tool + DELIB)
Dokumentation des ICT-Tools und aller Befehle der Treiberbibliothek
Download
  • Windows 11/10, 8, Vista, 7, XP, 2000 und Linux
  • Modul open/close Funktionen
  • Digitale Eingänge: Lesen von 1 / 8 / 16 / 32 / 64 bit
  • Digitale Ausgänge: Schreiben von 1 / 8 / 16 / 32 / 64 bit
  • A/D Lesen: read, read_volt, read_mA, set A/D mode
  • D/A schreiben: write, write_volt, write_mA, set D/A mode
64-Bit Softwarepaket (ICT-Tool + DELIB) für Windows
Für Windows 11/10, Windows 7, Windows 8, Vista, XP und 2000
Download

Softwarepaket für die 64-Bit Version des ICT-Tools und der DELIB Treiberbibliothek.

Die folgenden Betriebssysteme sind kompatibel:
64-Bit

  • Windows 11/10 x64
  • Windows 7 x64
  • Windows 8 x64
  • Windows Server 2012 x64
  • Windows Server 2008 x64
  • Windows Vista x64
  • Windows XP x64
  • Windows Server 2003 x64

Mitgelieferte Software

ICT-Tool x64

  • Software um DEDITEC Modul auf den neusten Stand zu bringen
  • Konfiguration von Moduladressen einstellen
  • Konfiguration von Moduladressen einstellen
  • Konfiguration von modulspezifischen Einstellungen
  • Konfiguration von CAN Modulen einstellen
  • Ermöglicht manuelles Schalten eines Moduls
  • Konfiguration eines Watchdog-Sticks einstellen

ersetzt folgende Software

  • Watchdog Configuration Utility x64
  • DT-Flasher x64
  • DELIB Module Demo x64
  • CAN Configuration Utility x64
  • DELIB Module Config x64
  • DELIB Configuration Utility x64

DELIB Command Line Interface x64
Ermöglicht das Ausführen von DELIB-Befehlen in der Kommandozeile

32-Bit Softwarepaket (ICT-Tool + DELIB) für Windows
Für Windows 11/10, Windows 7, Windows 8, Vista, XP und 2000
Download

Softwarepaket für die 32-Bit Version des ICT-Tools und der DELIB Treiberbibliothek.

Die folgenden Betriebssysteme sind kompatibel:
32-Bit

    • Windows 11/10
    • Windows 7
    • Windows 8
    • Windows Server 2012
    • Windows Server 2008
    • Windows Vista
    • Windows XP
    • Windows Server 2003

64-Bit

  • Windows 11/10 x64
  • Windows 7 x64
  • Windows 8 x64
  • Windows Server 2012 x64
  • Windows Server 2008 x64
  • Windows Vista x64
  • Windows XP x64
  • Windows Server 2003 x64

Mitgelieferte Software

ICT-Tool x32

  • Software um DEDITEC Modul auf den neusten Stand zu bringen
  • Konfiguration von Moduladressen einstellen
  • Konfiguration von Moduladressen einstellen
  • Konfiguration von modulspezifischen Einstellungen
  • Konfiguration von CAN Modulen einstellen
  • Ermöglicht manuelles Schalten eines Moduls
  • Konfiguration eines Watchdog-Sticks einstellen

ersetzt folgende Software

  • Watchdog Configuration Utility
  • DT-Flasher
  • DELIB Module Demo
  • CAN Configuration Utility
  • DELIB Module Config
  • DELIB Configuration Utility

Achtung:

Mit dieser Version der Treiberbibliothek können nur 32-Bit Anwendungen erstellt werden, die dann auf 32- und 64-Bit Systemen ausgeführt werden können.

DELIB Treiberbibliothek für Linux (32/64-Bit)
Für 32/64-Bit Linux-Distributionen ab Kernel 2.6.x. Version 2.73 vom 28.10.2024
Download

DELIB Treiberbibliothek für Linux-Distributionen (32/64-Bit) ab Kernel 2.6.x

Dieses Treiberpaket beinhaltet folgende Komponenten

  • DELIB USB Treiber
  • DELIB Ethernet Treiber
  • DELIB CLI

DELIB USB Treiber

Unterstützung für folgende Produkte:

  • NET-Serie (über USB Schnittstelle)
  • RO-USB-Serie
  • BS-USB-Serie
  • USB-Mini-Sticks
  • USB-Watchdog
  • USB-OPTION-8 / USB-RELAIS-8
  • USB-TTL-32 / USB-TTL-64

Hinweis:

Mit der Standard Ausführung des USB Treibers können mehrere USB Produkte mit unterschiedlichen Modul-IDs (z.B. ein RO-USB und ein USB-OPTOIN-8) angesprochen werden. Hierbei ist keine weitere Treiberinstallation erforderlich.

Wenn mehrere USB Produkte mit gleicher Modul-ID (z.B. ein USB-OPTOIN-8 und ein USB-RELAIS-8) angesprochen werden sollen, muss zusätzlich der Linux FTDI-Treiber installiert sein. Den FTDI-Treiber finden Sie unter http://www.ftdichip.com.

DELIB Ethernet Treiber

Unterstützung für folgende Produkte:

  • NET-Serie (über Ethernet Schnittstelle)
  • RO-ETH-Serie
  • RO-ETH/LC-Serie
  • BS-ETH-Serie
  • ETH-OPTION-8 / ETH-RELAIS-8
  • ETH-TTL-64

DELIB CLI

Mit dem DELIB CLI (Command Line Interface) für Linux können alle Befehle für digitale und analoge I/Os direkt über die Kommando-Zeile gesetzt werden

16 poliger Steckverbinder

Wird benötigt zum Anschluss Ihrer Anwendung an das DEDITEC Modul.

  • Typ: Wago Kontakttechnik 713-1108/037-000
  • Steckbare Federleiste mit Verriegelungsmechanik
  • 100 % fehlsteckgeschützt
  • 1-Leiter Anschluss für alle Leiterarten bis 1,5mm²
zbhro-steckverbinder-16pol_600

DIN-Rail Verbinder

Der DIN-Rail Verbinder ist ein einzelnes BUS Segment, welches die Verbindung zu anderen Modulen ermöglicht. Er wird in die Hutschiene geclipst und seitlich an einen bereits vorhandenen DIN-Rail Verbinder drangesteckt.



  • DIN-Rail Bus Verbinder
  • Anschluss eines NET, UC oder COS Moduls
  • Zur Erweiterung des NET, UC oder COS Bus Systems
  • 1 Stück
Accessories RAIL BUS

Netzteil 24V/2A für Hutschienenmontage

Das DR-4524 von Mean Well ist ein 48W Netzteil zur Hutschienenmontage für industrielle Anwendungen. Es bietet Schutz vor Kurzschluss, Überlast, Überspannung und Überhitzung.

  • Eingangsspannungsbereich: 85V.. 264V AC / 120V DC .. 370V DC
  • Ausgangsspannung: 24V DC
  • Ausgangsstrom: 2A
  • Nennleistung: 48W

DIN-Rail Verbinder

Der DIN-Rail Verbinder ist ein einzelnes BUS Segment, welches die Verbindung zu anderen Modulen ermöglicht. Er wird in die Hutschiene geclipst und seitlich an einen bereits vorhandenen DIN-Rail Verbinder drangesteckt.



  • DIN-Rail Bus Verbinder
  • Anschluss eines NET, UC oder COS Moduls
  • Zur Erweiterung des NET, UC oder COS Bus Systems
  • 1 Stück
Accessories RAIL BUS

16 poliger Steckverbinder

Wird benötigt zum Anschluss Ihrer Anwendung an das DEDITEC Modul.

  • Typ: Wago Kontakttechnik 713-1108/037-000
  • Steckbare Federleiste mit Verriegelungsmechanik
  • 100 % fehlsteckgeschützt
  • 1-Leiter Anschluss für alle Leiterarten bis 1,5mm²
zbhro-steckverbinder-16pol_600

Zugentlastungsplatte für 16 oder 18 polige Wago Steckverbinder

Eine mittig zwischen die Leitereinführungen montierbare Zugentlastungsplatte erleichtert den Steck- und Trennvorgang und erlaubt den einfachen Zugang zu den Betätigungsöffnungen auch im verdrahteten Zustand.

  • Typ: Wago / 713-127
  • Geeignet für 16 oder 18 polige Federleisten mit Leiteranschluss
  • Steck- und Trennhilfe für Wago Steckverbinder
  • Zugentlastung der einzelnen verdrahteten Leiter
  • Einfach Monatage
Accessories ZBH STECK PL 16

Betätigungswerkzeug für Wago Steckverbinder

Dient zum Öffnen und Schließen der Klemmkontake an den Wago Steckverbindern.
  • Typ: Wago Kontakttechnik 734-231
zbh-steck_werkz_600

Hutschiene

Hutschiene zur Montage unserer Steuer/Regeltechnik-Module.

  • Hutschiene nach DIN EN 50022
  • Typ: Phoenix Contact / 1208131
  • Abmessungen in mm: 450 x 35 x 7,5 (L x B x H)
zbhhutschiene_1m_600

Event-Control



Eine mini SPS

Um unsere Module noch kundenfreundlicher und flexibler zu gestalten und Ihnen den Einstieg in die Welt der automatisierten Steuer- und Regelungstechnik zu erleichtern, haben wir als neues Feature das sog. Event-Control in unsere Produkte implementiert. Mit dieser Funktion lassen sich kleine Steueraufgaben in das Modul speichern, die anschließend nach dem „Wenn-Dann“ Prinzip automatisch Aktionen ausführen.



Konfiguration im ICT-Tool
Mit Hilfe des ICT-Tools können Sie 16 Events und 16 Aktionen konfigurieren und überwachen.



Abarbeitung im Modul
Die im Modul abgespeicherten Events werden automatisch nach Modulstart von der CPU überwacht und abgearbeitet. Sobald die eingestellte Bedingung erfüllt ist, wird die entsprechende Aktion ausgeführt. Durch diesen Automatismus wird ein zusätzlicher Steuer PC mit dazugehöriger Anwendersoftware nicht benötigt.



Funktionen

Folgende Aktionen können u.a. mit dem Event-Control kombiniert werden:

  • Überwachen der analogen und digitalen Eingänge (A/D, DI)
  • Einstellen von Schaltschwellen der A/D-Eingänge
  • Schalten der Modul-Ausgänge (Relais, MOSFET, D/A)
  • Versenden von CAN Paketen

Der Umfang der Aktionsmöglichkeiten wird von uns stetig erweitert. Auf Anfrage setzen wir auch gerne Ihre speziellen Kundenwünsche für Sie um.

Statistik

Im Bereich Statistik erhält man einen schnellen Überblick aller laufenden Aktionen und Events

 EC statistic

Event-Konfiguration

So sieht die Konfigurationsseite aus, um ein A/D-Event zu konfigurieren

 EC events

Aktionen

So sieht die Konfigurationsseite aus, wenn als Aktion ein CAN Paket verschickt werden soll

 EC actions

Modulserien, die von dieser Funktion unterstützt werden:

  • BS-USB2-Serie
  • BS-WEU-Serie
  • NET-Serie
  • UC-Serie
  • CAN-Box



Modulserien, die von dieser Funktion nicht unterstützt werden:

  • Starter-Serie
  • RO-Serie
  • COS-Serie

Bewertungen

Es gibt noch keine Bewertungen.

Schreibe die erste Bewertung für „NET-DEV 16/18-Bit A/D Wandler – 16 Kanäle“

Deine E-Mail-Adresse wird nicht veröffentlicht. Erforderliche Felder sind mit * markiert

Nutzen Sie unsere Vorteile

DEDITEC Logo

Lebenslange
Updates

Kostenlose Soft- & Hardware(Firmware)-Updates.
Genießen Sie unseren lebenslangen Update-Service.

DEDITEC Logo

5 Jahre
Lieferverfügbarkeit

Wir bieten für unsere Produkte mindestens 5 Jahre Lieferverfügbarkeit.
Unsere Erfahrung zeigt dass es sogar ungefähr 10 Jahre sind.

DEDITEC Logo

Fragen zum Produkt? Produktberatung

Haben Sie vor dem Kauf noch technische oder kaufmännische Fragen zum Produkt?
Kontaktieren Sie uns dazu gerne vorab.

DEDITEC Logo

Kunden-
Modifikationen

Unsere Produkte dienen oft als Basis für Kundenspeziallösungen.
Sprechen Sie uns einfach an.

DEDITEC Logo

Wir sind
Immer für Sie da!

Seit der Gründung 2008 ist Dipl. Ing. Jürgen Siebert Geschäftsführer der DEDITEC GmbH. Gerne berät er Sie auch persönlich.
DEDITEC LogoProdukt- & Service-Hotline: +49 (0) 22 32 / 50 40 8 – 40 DEDITEC LogoFragen zum Produkt oder zur Bestellung: support@deditec.de
