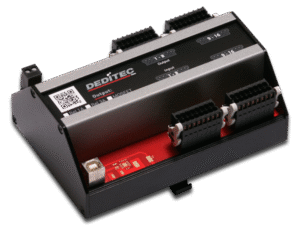

Das BS-USB Modul ist mit 16 Ein- und Ausgängen ausgestattet. Bei den digitalen Eingängen kommen AC Optokoppler zum Einsatz, während bei den digitalen Ausgängen zwischen den Versionen Relais 1A, Relais 3A oder MOSFET 2A gewählt werden kann. Das Modulgehäuse besteht aus einem stabilen Aluminiumprofil mit Hutschienenaufnahme.
Dies ist für die meisten Kunden das Einsteiger Modul. 16 Eingänge und 16 Ausgänge bieten eine solide Basis für die meisten Anwendungen, wo Ein- und Ausgänge benötigt werden.
Ob mit USB oder mit CAN Schnittstelle versehen, die Relais-Versionen bieten Schaltkontakte, die ein verlustfreies Schalten ermöglichen. Der Vorteil zu MOSFET Versionen liegt darin, dass die Relaiskontakte auf Software-Kommando ein- oder ausgeschaltet werden. Ob hierbei AC Signale oder DC Signale „verbunden“ werden sollen ist den Schaltkontakten der Relais egal, die beiden Kontakte werden wie bei einem Lichtschalter einfach zusammengeschaltet.
Optional Erweiterungen
- CAN und Serielle Schnittstelle (siehe Zubehör)
- USB 2.0 Interface bis zu 480 Mbit
- Digitale Ausgänge: 1A, 2A oder 3A
- 16 Bit Zähler (bis 100Hz) / Flipflop je Kanal
- Timeout-Schutz-Funktion (per Software konfigurierbar)
- Stabiles Aluminiumgehäuse (für Hutschienenmontage geeignet)
Digitale Eingänge
Mit unseren Optokoppler Eingängen lassen sich digitale Signalzustände innerhalb eines Spannungsbereiches von 5V bis 30V AC oder DC erfassen. Ein- und Ausgangsstromkreis sind bis zu 2,5kV galvanisch voneinander getrennt.
Digital-In Eingangsfilter
Bei unseren Digital-In-Modulen kann ein Eingangsfilter in einem Zeitintervall von 1ms…255ms zum filtern von Störimpulsen eingestellt werden.
So können auch AC-Signale sauber detektiert werden.
Zähler
Jeder Eingang verfügt über einen 16 Bit-Zähler. Hiermit können also bis zu 65535 Impulse gezählt werden. Beim Überschreiten des maximalen Zählerstandes beginnt der Zählvorgang wieder bei null. Mittels Software-Befehl kann der aktuelle Stand aller Eingangszähler gleichzeitig aus dem Modul gelesen werden.
Erfassen von Zustandsänderungen
Zustandsänderungen die zwischen den Auslesezyklen stattfinden, werden durch interne Flip-Flops sicher erfasst und können separat per Software ausgelesen werden. Zusätzlich wird solch ein Ereignis durch eine Status LED signalisiert. Das Zurücksetzen erfolgt automatisch nach dem Auslesen der Flip-Flops.
Relais 1A
Bei der Option „Relais Ausgänge (1A)“ kommen Reed-Relais mit Schließerfunktion (NO) zum Einsatz. Sie eignen sich für kleinere Schaltleistungen bis 1A und haben eine Lebensdauer von weit über 100 Mio Schaltzyklen. Die galvanische Trennung zwischen Ein- und Ausgangsstromkreis beträgt bis zu 1,5kV.
Relais 3A
Bei der Option „Relais Ausgänge (3A)“ kommen Leistungs-Relais mit Schließerfunktion (NO) zum Einsatz. Sie eignen sich für Schaltleistungen bis 3A und haben eine Lebensdauer von bis zu 10 Mio. Schaltzyklen. Die galvanische Trennung zwischen Ein- und Ausgangsstromkreis beträgt bis zu 3kV.
MOSFET 2A
Bei der Option „Mosfet Ausgänge (2A)“ kommen P-Ch MOSFETs zum Einsatz. Sie eignen sich für Schaltleistungen bis 2A DC und sind praktisch verschleißfrei.
Fail Safe Modus
Der Fail-Safe-Modus stellt eine Sicherheitsfunktion dar, bei der das DEDITEC Modul, im Falle eines Verbindungsabbruchs, in einen zuvor konfigurierten, sicheren Schaltzustand übergeht.
Dadurch soll verhindert werden, dass angeschlossenen Anlagen oder Systeme unkontrolliert weiter laufen.
Für jeden digitalen Ausgang können drei Schaltzustände definiert werden:
a) Ausgeschaltet b), Eingeschaltet oder c) Unverändert
Die Fail-Safe-Schaltung wird durch eine Timeout Schutzfunktion ausgelöst. Erhält die Steuerung innerhalb einer zuvor definierten Zeitspanne keine Befehle mehr seitens des Steuer PCs, tritt die Timeout Funktion in Kraft. Ursache für einen Timeout können sein, Verbindungsabbruch zwischen Steuer PC und der DEDITEC Steuerung oder Ausfall des Steuer PCs.
Timeout Modi
Drei Timeout-Modi stehen zur Verfügung:
A) Der „Normale Modus“ ist einmal gültig und muss nach jedem Timeout Ereignis manuell per Software Befehl wieder neu aktiviert werden. Die Kunden-Applikation hat weiterhin Zugriff auf alle Ausgänge der Steuerung.
B) Beim „Auto reactivate Modus“ wird die Timeout Funktion automatisch wieder aktiviert, nachdem die Kommunikation mit dem Steuer PC wieder hergestellt wurde. Die Kunden-Applikation hat weiterhin Zugriff auf alle Ausgänge der Steuerung.
C) Der „Secure outputs Modus“ sperrt den Zugriff auf die Ausgänge nach dem Timeout Ereignis. Ein Entriegeln kann nur per Softwarebefehl erfolgen. Dies ist ein wichtiger Sicherheitsaspekt im Fehlerfall.
Steckverbinder
Als Steckverbinder kommt ein schraubenloses System des Herstellers WAGO Kontakttechnik zum Einsatz. Die 1-Leiter Federleisten sind 100% fehlsteckgeschützt und verfügen über eine Auswerf und Verriegelungsmechanik. Es lassen sich alle Leiterarten bis 1,5mm² anschließen.
LEDs
Jeder digitale Ein- und Ausgang verfügt über eine separate LED, die bei aktivem Signalzustand aufleuchtet. Desweiteren lassen sich u.a. der Zustand der Betriebsspannung, die Kommunikation mit dem Interface, Fehlerereignisse oder das Auftreten eines Timeouts anzeigen.
Software und Ansteuerung für Programmierer
Durch unsere mitgelieferte DELIB Treiberbibliothek ist ein einfaches Ansprechen des Produkts über unsere API möglich.
Wir bieten Support für folgende Programmiersprachen:
- C
- C++
- C#
- VB
- VBA
- VB.Net
- Java
- Delphi
- LabVIEW
Wir bieten Support für folgende Betriebssysteme:
- Windows 11/10 (32bit/64bit)
- Windows 8/8.1 (32bit/64bit)
- Windows 7 (32bit/64bit)
- Windows Vista (32bit/64bit)
- Windows XP (32bit/64bit)
- Windows Server 2003 (32bit/64bit)
- Windows 2000
- Linux
Entsprechende Programmierbeispiele finden Sie bei den Produkten im Bereich „Software“ oder sind als Lieferumfang auf der Treiber CD enthalten.
